電線・ケーブルの種類一覧｜用途別・構造別の選び方と主要型番を解説

電線の種類はとても多く、用途ごとに最適な電線が決められています。

電線選びを間違えると、機械が動かなかったり誤動作を起こしたり、最悪の場合発熱したりして火災に発展します。

そこで当記事では、主要な電線の種類やその用途について、現場経験17年の電気エンジニアが解説。

この記事を読むことで、用途に合った電線選定の重要性が分かり、事故防止につながります。

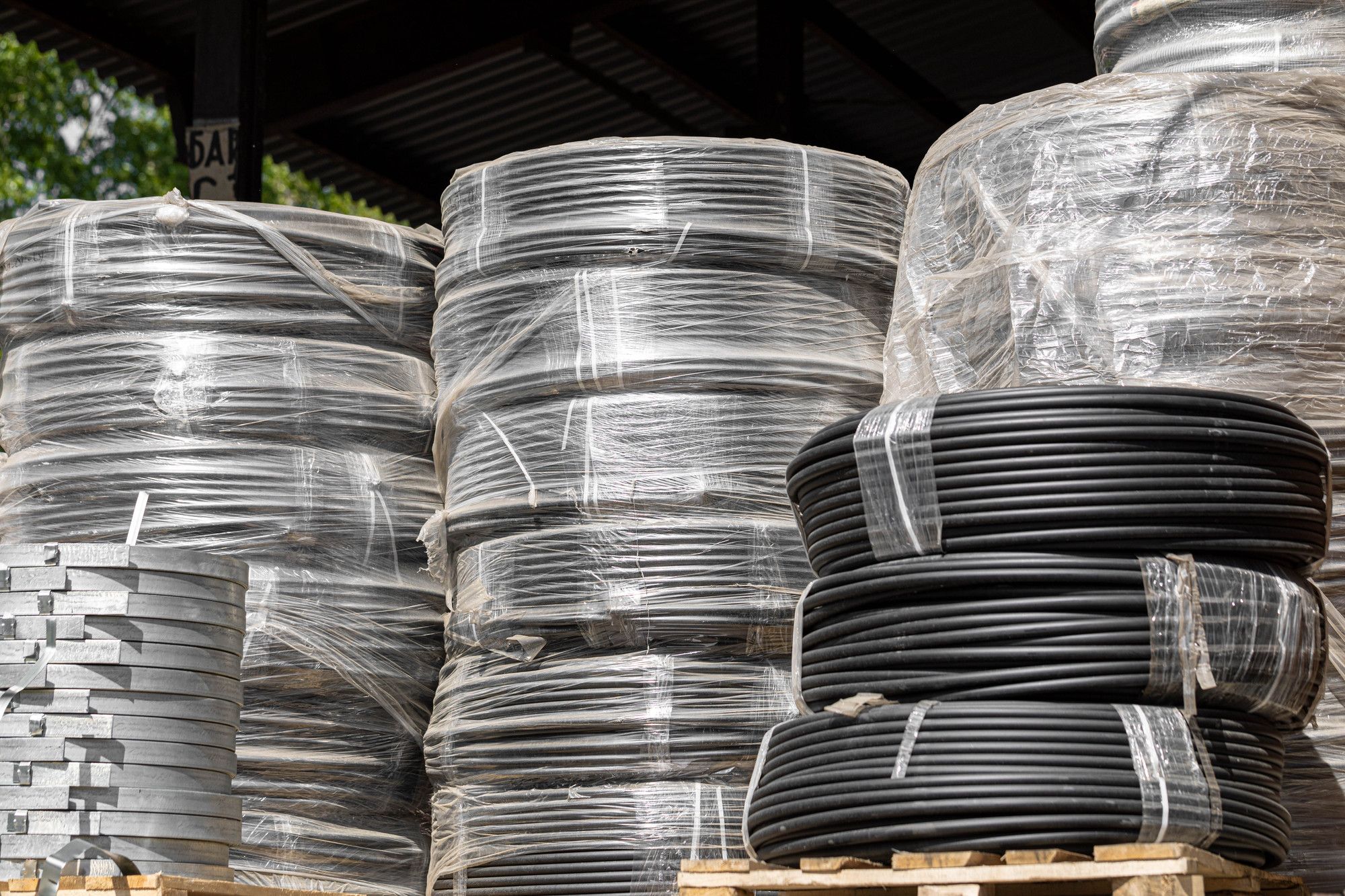

電線・ケーブルの種類一覧

現場で用いられる主要な電線・ケーブルは次のとおりです。

電線・ケーブル・コードの違いや、各型番の詳細は以下で解説します。

電線・ケーブル・コードの違い

電線・ケーブル・コードの違いは、次のとおりです。

• 電線：導体を絶縁体で覆ったもの
• ケーブル：電線をシース（外被）で保護したもの
• コード：柔らかく扱いやすい電線

電線とは

電線とは、電流を流すための導体（主に銅やアルミ）を絶縁体や保護材で覆ったものです。

主な役割は、電力を送ったり電気信号を伝えたり、機器同士を接続したりすることです。

広い意味では、「電線」「ケーブル」「コード」を含む総称として使われることもあります。

ケーブルとは

ケーブルは電線をシース（外被）で保護した配線材のことです。

シースがあることで機械的強度や耐候性が高まり、ケーブルラック固定・地中配線・露出配線など、より厳しい環境にも対応できます。

業界では、ケーブルは電線の一種として扱われることもあります。

コードとは

コードは主に電気機器の電源接続に使われる、柔らかく曲げやすい電線のことです。

身近な例では、電源コード・延長コード・ドライヤーのコード・充電コードなどがあります。

比較的低い電圧で使うことが想定されており、建築物の固定配線には使用できません。

電力用電線・ケーブルの主な種類

電力用の電線・ケーブルには次のようなものがあります。

• IV（600Vビニル絶縁電線）
• VVF・VVR（ビニル絶縁ビニルシースケーブル）
• CV・CVT（架橋ポリエチレン絶縁ビニルシースケーブル）

IVは電線、それ以外はケーブルです。

IV（600Vビニル絶縁電線）

IVは銅単線またはより線にビニル絶縁を覆っただけの電線で、電線管内配線や盤内配線で広く使われます。

シースがないため単独で露出配線には使えませんが、配管に通すことで安価に幹線・分岐回路を構築できます。

IVの耐熱強化版としてHIV（二種ビニル絶縁電線）があり、盤内温度が高い場合などに採用されることが多いです。

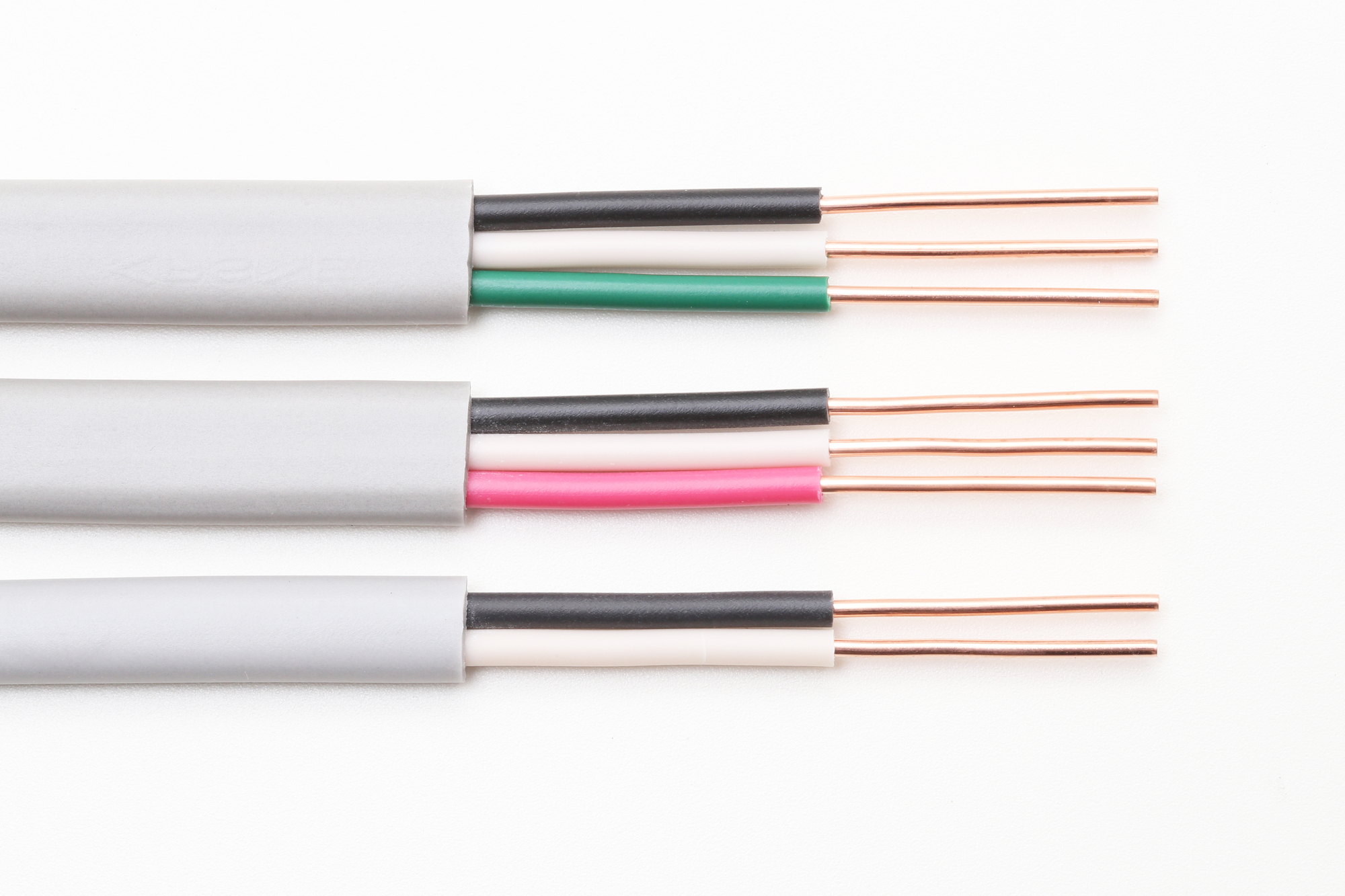

VVF・VVR（ビニル絶縁ビニルシースケーブル）

VVFは平形タイプで、住宅やオフィスの屋内配線として広く使用されます。

導体の直径は1.6mm・2.0mm・2.6mmの3種類、心数は2心・3心があり、分電盤からコンセント・照明まで広く使われます。

VVRは丸形タイプで、地中管路や引込配線など、機械的負荷のかかる箇所で使われることが多いです。

どちらもシース付きのため、造営材への固定配線（屋内の露出配線）が可能です。

CV・CVT（架橋ポリエチレン絶縁ビニルシースケーブル）

CVは耐熱性・電気特性に優れた架橋ポリエチレンを絶縁体に使用したケーブルで、許容電流が大きく、モーター・ポンプ・コンプレッサー・エレベーターなどの動力幹線として多用されています。

CVTは3本のCV単心をより合わせたトリプレックスタイプで、3心CVに比べて放熱性がよく、太径でも比較的柔軟で取り回ししやすいため、38sq以上の太径配線でよく使用されます。

高圧6kV用のCV・CVTもあり、受変電設備の主回路にも広く採用されているケーブルです。

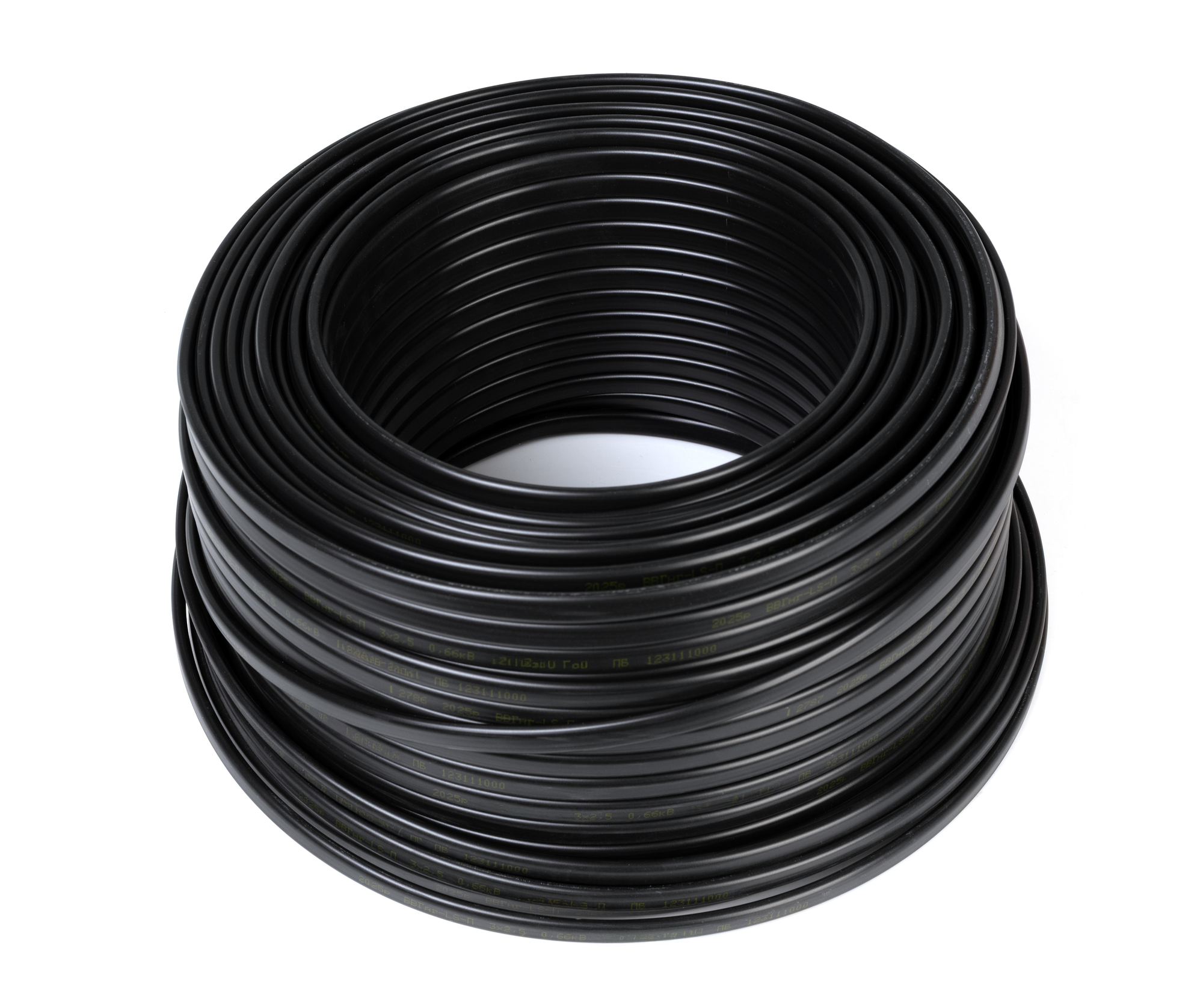

キャブタイヤケーブルの種類

キャブタイヤケーブルとは、柔軟性と耐久性を高めた移動用のケーブルです。

英語のCab Tire Cableに由来するとされ、「タイヤのように厚い外被で保護されたケーブル」という意味合いがあります。

代表的な電線には次のようなものがあります。

• VCT（汎用ビニルキャブタイヤケーブル）
• WCT（溶接機用キャブタイヤケーブル）
• RNCT（天然ゴムキャブタイヤケーブル）

VCT（汎用ビニルキャブタイヤケーブル）

VCTは汎用キャブタイヤケーブルの代表で、可とう性のある銅より線がビニルシースで覆われている構造です。

工作機械の電源線、仮設電源、移動用機器、舞台照明など、屈曲が想定される配線で広く使われています。

VCTFはさらに細径で柔軟性が高く、小型機器向けです。

なおVCTFの正式名称は「ビニル絶縁ビニルキャブタイヤコード」で分類上はコードとなります。

WCT（溶接機用キャブタイヤケーブル）

WCTはアーク溶接機の二次側（出力側）専用に設計されたケーブルで、太い断面積（22sq〜100sq以上）と高い可とう性を持ちます。

溶接現場で頻繁に動かして使うため、繰り返しの引き回しや踏みつけにも耐える構造で、現場の過酷な使い方にも対応します。

RNCT（天然ゴムキャブタイヤケーブル）

RNCTは天然ゴムシースを採用し、ビニルシースに比べて可とう性・耐寒性に優れます。

頻繁に動かす移動機器や、屋外・低温環境での使用に向いたケーブルで、巻取り作業の多い現場でも重宝されます。

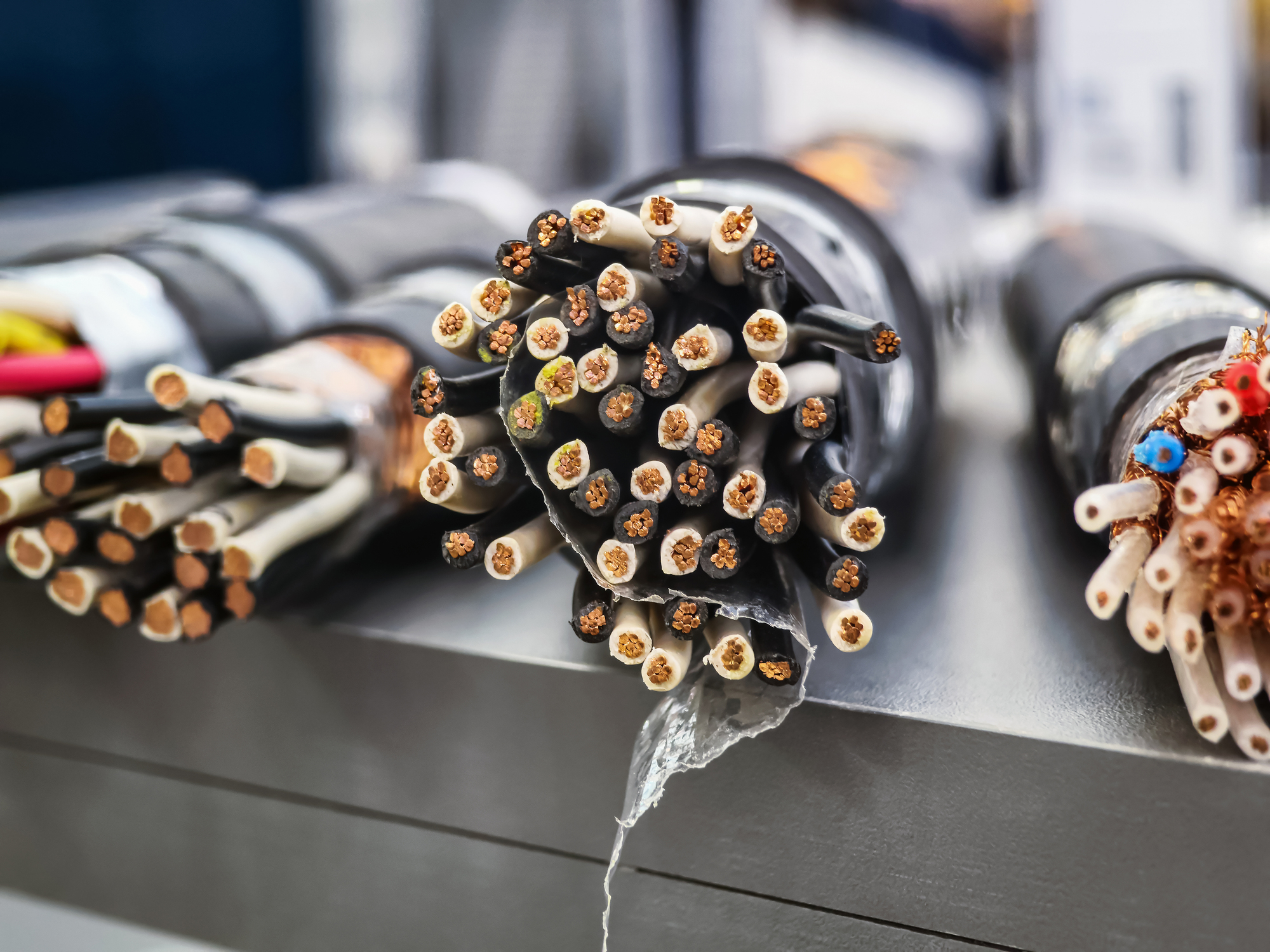

制御・計装用ケーブルの種類

制御・計装用ケーブルは、機械や設備の制御信号や計測信号を伝えるためのケーブルです。

主な特徴は「ノイズ対策（シールド付き）が多い」「多心ケーブルが多い」「微小電流を流す」などです。

代表的なケーブルには次のようなものがあります。

• CVV（制御用ビニルケーブル）
• CVVS（シールド付き制御ケーブル）
• FCPEV（通信用ポリエチレン絶縁ケーブル）

CVV（制御用ビニルケーブル）

CVVは多心の制御用ケーブルで、制御盤と現場機器との信号配線に用いられます。

2心から数十心までラインナップが豊富で、設備規模に応じて選定できます。

電圧降下を許容できる短〜中距離の制御回路で標準的に選ばれるケーブルです。

CVVS（シールド付き制御ケーブル）

CVVSは銅テープシールド付きの制御ケーブルです。

機器の周辺などノイズが多い環境では、シールド付きを選ぶことで誤動作リスクを大きく低減できます。

FCPEV（通信用ポリエチレン絶縁ケーブル）

FCPEVはポリエチレン絶縁の通信用ケーブルで、電話線・構内通信線として昔から使用されている定番のケーブルです。

対より構造により、近接信号間のクロストークを抑え、PBX・インターホン・各種通信配線で使われています。

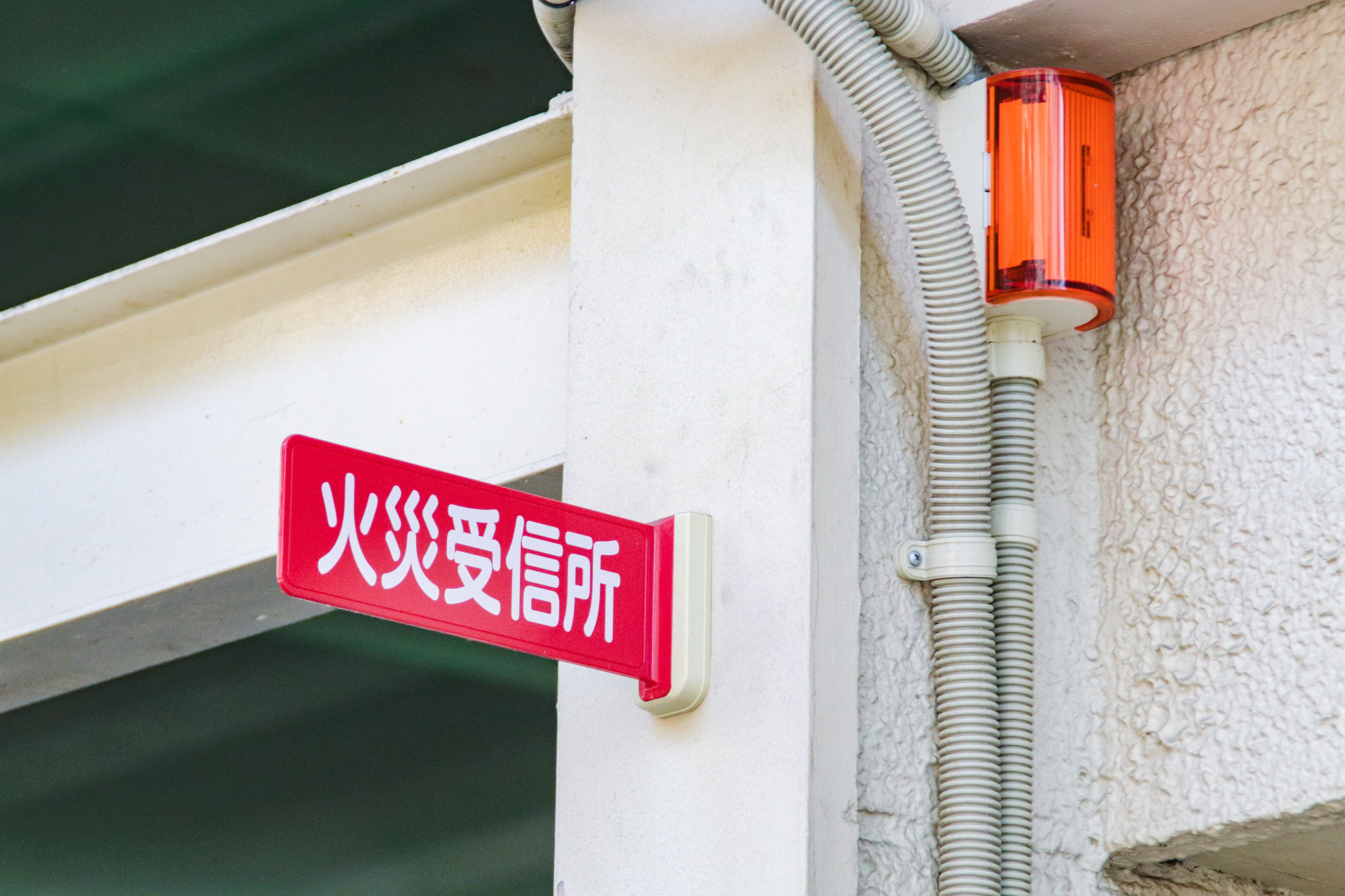

耐熱・耐火・エコ対応電線の種類

耐熱・耐火・エコ対応電線はすべて熱に関係する電線ですが、耐熱・耐火電線は消防関連の配線で用いられることが多く、エコ対応電線は燃えたとき・廃棄時の有害物質を減らすという違いがあります。

代表的な電線には次のようなものがあります。

• HP（耐熱電線）
• FP（耐火ケーブル）
• EMシリーズ（エコマテリアル対応）

HP（耐熱電線）

HPはHeat Proofの略で、防災設備の耐熱配線に使われる電線です。

消防庁告示に基づき、380℃・15分の加熱試験に合格する性能が求められ、火災感知器の信号線、非常放送線、誘導灯配線などに使用されます。

初期火災では、まだ避難していない人に火災を知らせたり、防災設備を動作させたりする必要があります。

HP電線は、そのための回路を一定時間維持するための電線です。

FP（耐火ケーブル）

FPはFire Proofの略で、消防設備の非常電源用に使う耐火ケーブルです。

840℃・30分の加熱試験で機能を維持できる性能が求められ、消防庁告示第10号に基づく認定品が使用されます。

屋内消火栓ポンプ・スプリンクラーポンプ・非常用エレベーターなど、人の命に関わる設備を一定時間維持するための配線に使われます。

EMシリーズ（エコマテリアル対応）

EMシリーズはエコマテリアルを用いた電線で、火災時の有毒ガス発生を抑制し、リサイクル性にも優れます。

病院・学校・公共施設・地下街など、人命安全に配慮が必要な建物で採用が拡大しており、新築建物では設計仕様で指定されるケースが増えています。

EM-IE、EM-CE、EM-FP、EM-HPなど、従来型番に対応した品ぞろえがあり、施工方法や許容電流は従来品とほぼ同等です。

今後の主流仕様となる可能性が高いため、技術者としても押さえておきたいラインナップです。

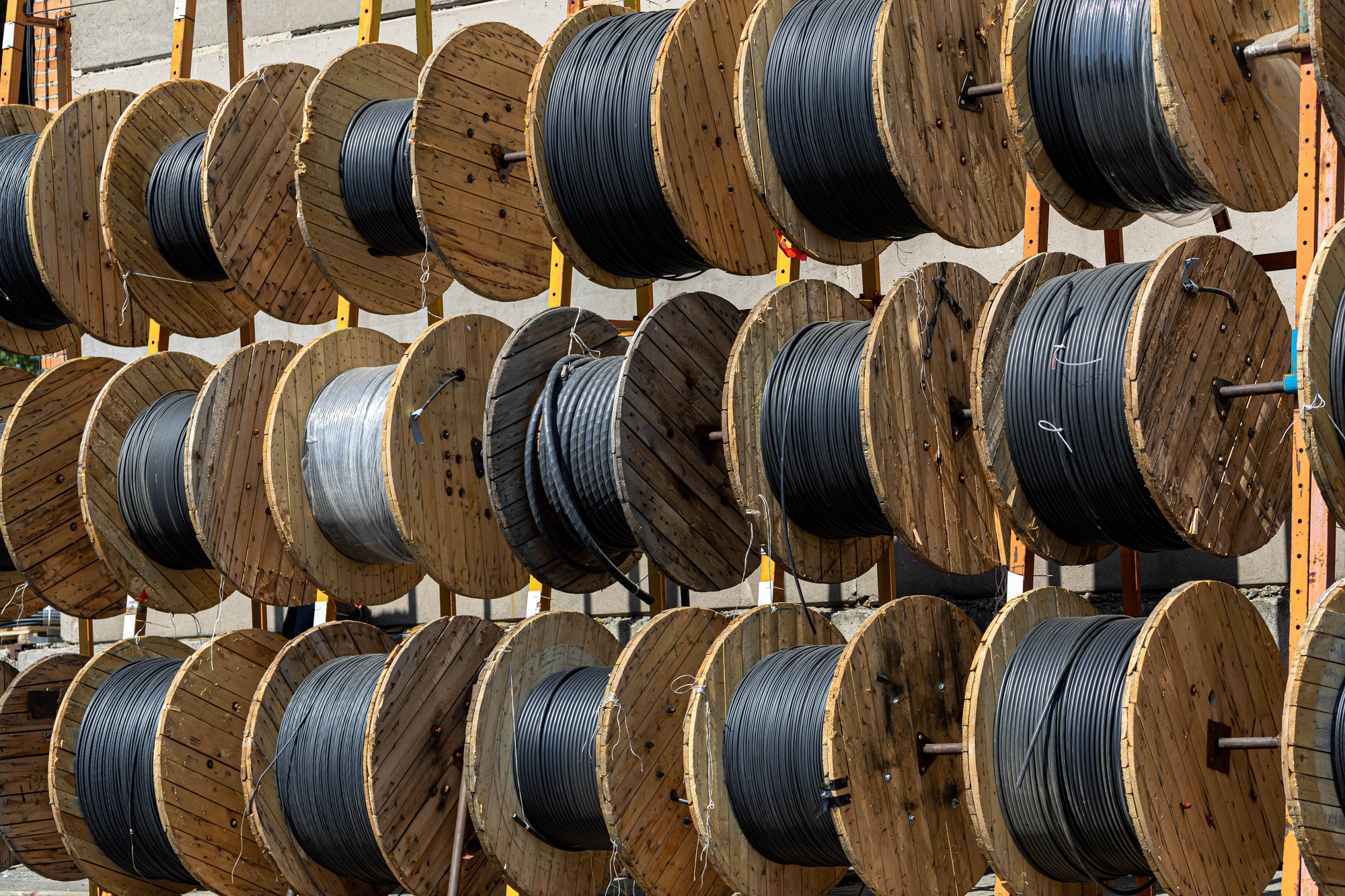

用途と設置環境に合わせた電線・ケーブルの選定が重要

電線はそれぞれ得意分野が異なるため、用途に合わない型番を選ぶと事故や法令違反の原因になります。

【主要な型番と用途】

また電線・ケーブル選定では、次の視点で総合的に判断することが重要です。

1. 使用電圧
2. 許容電流
3. 設置環境
4. 可とう性の要否
5. 防災・特殊要件
