高圧用電力ケーブル
6kVケーブル

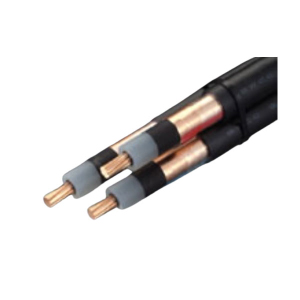

6600V CVT 架橋ポリエチレン絶縁ビニルシースケーブル トリプレックス形 (単芯3個より)
導体サイズ(SQ) | 線芯外径(約)mm | より合わせ外径(約)mm | 概算重量(約)kg/m | 静電容量(約)μF/km | 許容曲げ半径(約)mm | 許容電流(約)A |
---|
1回線 | 2回線 |
---|
S=d | S=2d |
22 | 18.5 | 40.0 | 1.51 | 0.27 | 320 | 120 | 100 | 110 |
38 | 21.0 | 44.0 | 2.10 | 0.32 | 352 | 170 | 140 | 160 |
60 | 23.0 | 49.0 | 2.77 | 0.37 | 392 | 225 | 190 | 210 |
100 | 26.0 | 56.0 | 4.04 | 0.45 | 448 | 310 | 260 | 290 |
150 | 29.0 | 62.0 | 5.81 | 0.52 | 496 | 405 | 340 | 380 |
200 | 33.0 | 70.0 | 7.57 | 0.51 | 560 | 485 | 410 | 460 |
250 | 35.0 | 75.0 | 9.17 | 0.55 | 600 | 560 | 475 | 530 |
325 | 38.0 | 82.0 | 11.40 | 0.61 | 656 | 660 | 560 | 625 |
※許容電流:気中・暗渠敷設 周囲温度40℃ 絶縁体許容温度90℃
※許容曲げ半径:8d
6kVケーブル
6600V CV 架橋ポリエチレン絶縁ビニルシースケーブル
導体サイズ(SQ) | 仕上外径(約)mm | 概算重量(約)kg/m | 静電容量(約)μF/km | 許容曲げ半径(約)mm | 許容電流(約)A |
---|
俵積1回線 | 平積1回線 |
---|
S=d | S=2d |
1芯 | 60 | 23.0 | 0.90 | 0.37 | 230 | 225 | 215 | 260 |
100 | 25.0 | 1.31 | 0.45 | 250 | 310 | 295 | 355 |
150 | 29.0 | 1.89 | 0.52 | 290 | 405 | 380 | 455 |
200 | 32.0 | 2.45 | 0.51 | 320 | 485 | 450 | 540 |
250 | 34.0 | 2.97 | 0.55 | 340 | 560 | 515 | 615 |
325 | 37.0 | 3.72 | 0.61 | 370 | 660 | 600 | 720 |
※許容電流:気中・暗渠敷設 周囲温度40℃ 絶縁体許容温度90℃
※許容曲げ半径:10d
導体サイズ(SQ) | 仕上外径(約)mm | 概算重量(約)kg/m | 静電容量(約)μF/km | 許容曲げ半径(約)mm | 許容電流(約)A |
---|
1回線 | 2回線 |
---|
S=d | S=2d |
3芯 | 14 | 34.0 | 1.24 | 0.24 | 272 | 83 | 70 | 78 |
22 | 36.0 | 1.55 | 0.27 | 288 | 105 | 89 | 99 |
38 | 40.0 | 2.17 | 0.32 | 320 | 145 | 120 | 135 |
60 | 45.0 | 2.89 | 0.37 | 360 | 195 | 165 | 185 |
※許容電流:気中・暗渠敷設 周囲温度40℃ 絶縁体許容温度90℃
※許容曲げ半径:8d
6kVケーブル/環境配慮型(エコケーブル)
EM 6600V CET/F 架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル トリプレックス形 (単芯3個より)
導体サイズ(SQ) | 線芯外径(約)mm | より合わせ外径(約)mm | 概算重量(約)kg/m | 静電容量(約)μF/km | 許容曲げ半径(約)mm | 許容電流(約)A |
---|
1回線 | 2回線 |
---|
S=d | S=2d |
22 | 18.5 | 40.0 | 1.38 | 0.27 | 320 | 120 | 100 | 110 |
38 | 21.0 | 44.0 | 1.95 | 0.32 | 352 | 170 | 140 | 160 |
60 | 23.0 | 49.0 | 2.60 | 0.37 | 392 | 225 | 190 | 210 |
100 | 26.0 | 56.0 | 3.83 | 0.45 | 448 | 310 | 260 | 290 |
150 | 29.0 | 62.0 | 5.77 | 0.52 | 496 | 405 | 340 | 380 |
※許容電流:気中・暗渠敷設 周囲温度40℃ 絶縁体許容温度90℃
※許容曲げ半径:8d
