電線の色の意味｜JIS・内線規格による色分けルールと誤配線リスクを解説

電線の色には、それぞれ明確な「意味」があります。黒・白・赤・緑といった絶縁体の色分けは、接地側・非接地側・アース・各相をひと目で見分け、誤配線を防ぐための重要なルールだからです。

もし適当な色で配線してしまうと、後から作業した人が線を取り違え、最悪の場合は感電・機器の破損・火災といった重大事故につながりかねません。

本記事では、電線の色分けルールをJISや内線規程をもとに整理し、業界の慣習や最低限覚えておきたい配線色を、経験者の視点で分かりやすく解説します。

記事を読み終えるころには色分けの必要性をしっかり理解でき、現場での事故やミスを減らすことができます。

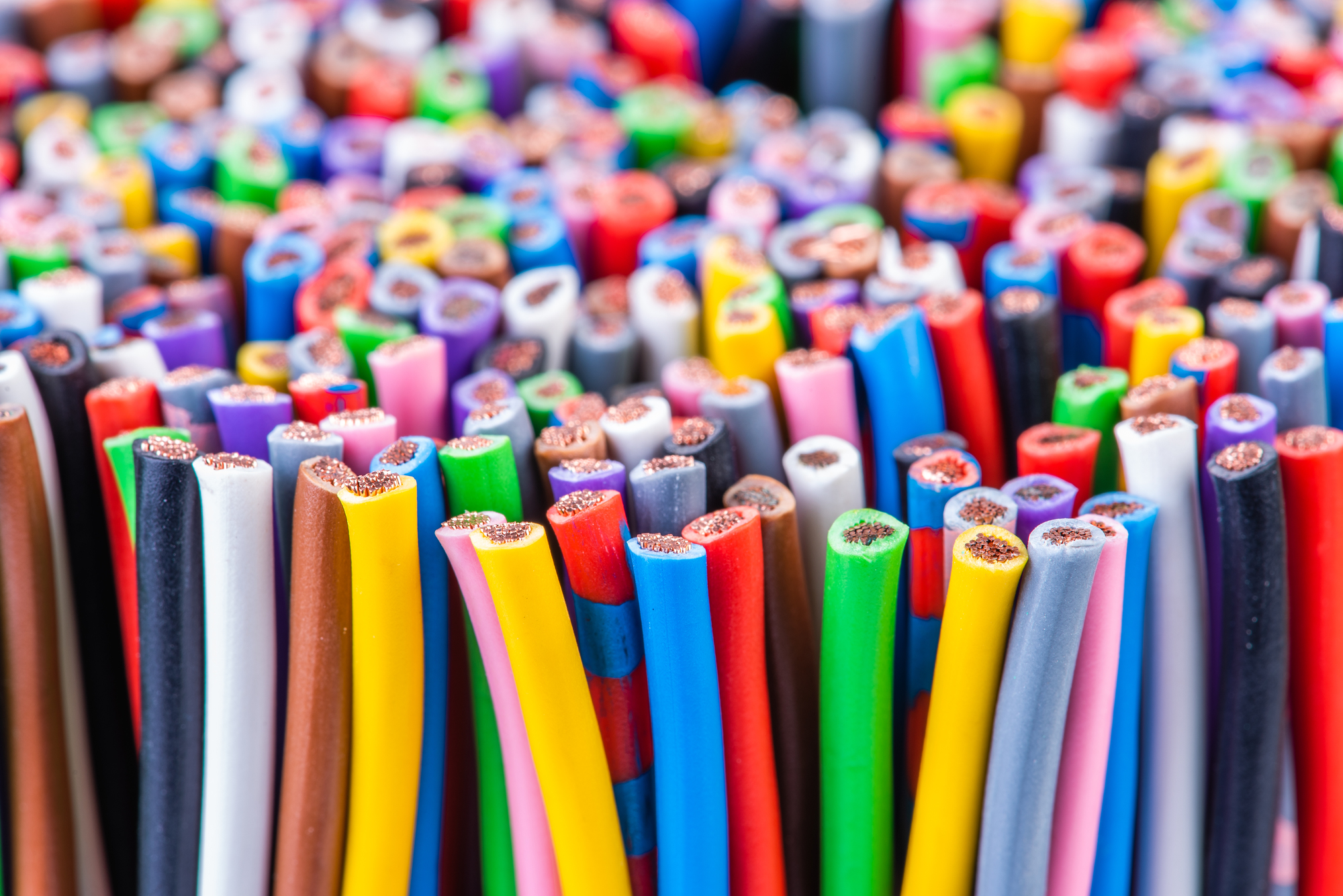

電線（絶縁体）の色が持つ役割

電線の絶縁体に色が付いているのは、見た目を整えるためではなく、配線の役割を識別して誤配線を防ぐためです。特に建物の配線は長く使われ、増設や改修も繰り返されるため、後から見た人が迷わない配線が「よい施工」とされています。

ここでは、色分けの目的・基準となる規格・間違えたときのリスクを順に確認します。

色分けの目的

色分けの最大の目的は、接地側（中性線）・非接地側（電圧線）・アース（保護導体）・各相を、線をたどらなくても色だけで判別できるようにすることです。

色のルールが共有されていれば、施工者が変わっても、何年か経ってからでも、どの線が何であるかを安全に把握できます。

逆に色がバラバラだと、一本ずつテスターで調べなければならず、作業時間も事故のリスクも増えてしまいます。

JISや内線規程の色分けルール概要

電線の識別については、JIS C 0446「色又は数字による電線の識別」が基本規格として定められています。

現場では、JISに加えて民間規格である内線規程や、各業界・各現場の慣例によって具体的な色が運用されているのが実情です。

規格と慣習の両方を踏まえて配線色を選ぶことが、トラブルのない施工につながります。「規格でこう決まっているから」だけでなく、「この現場ではどう運用されているか」まで確認すると、引き継ぎや改修での混乱を防げます。

色を間違えた際のリスク

色分けを無視した配線は、後から作業する人の誤認を招きます。

接地側と非接地側を取り違えれば感電の危険があり、相を間違えればモーターの逆回転や機器の破損、過電流による発熱・火災にもつながりかねません。

特にアース線を別の用途に流用したり、接地側と非接地側を逆につないだりするミスは、感電や漏電遮断器の誤動作を招く典型例です。

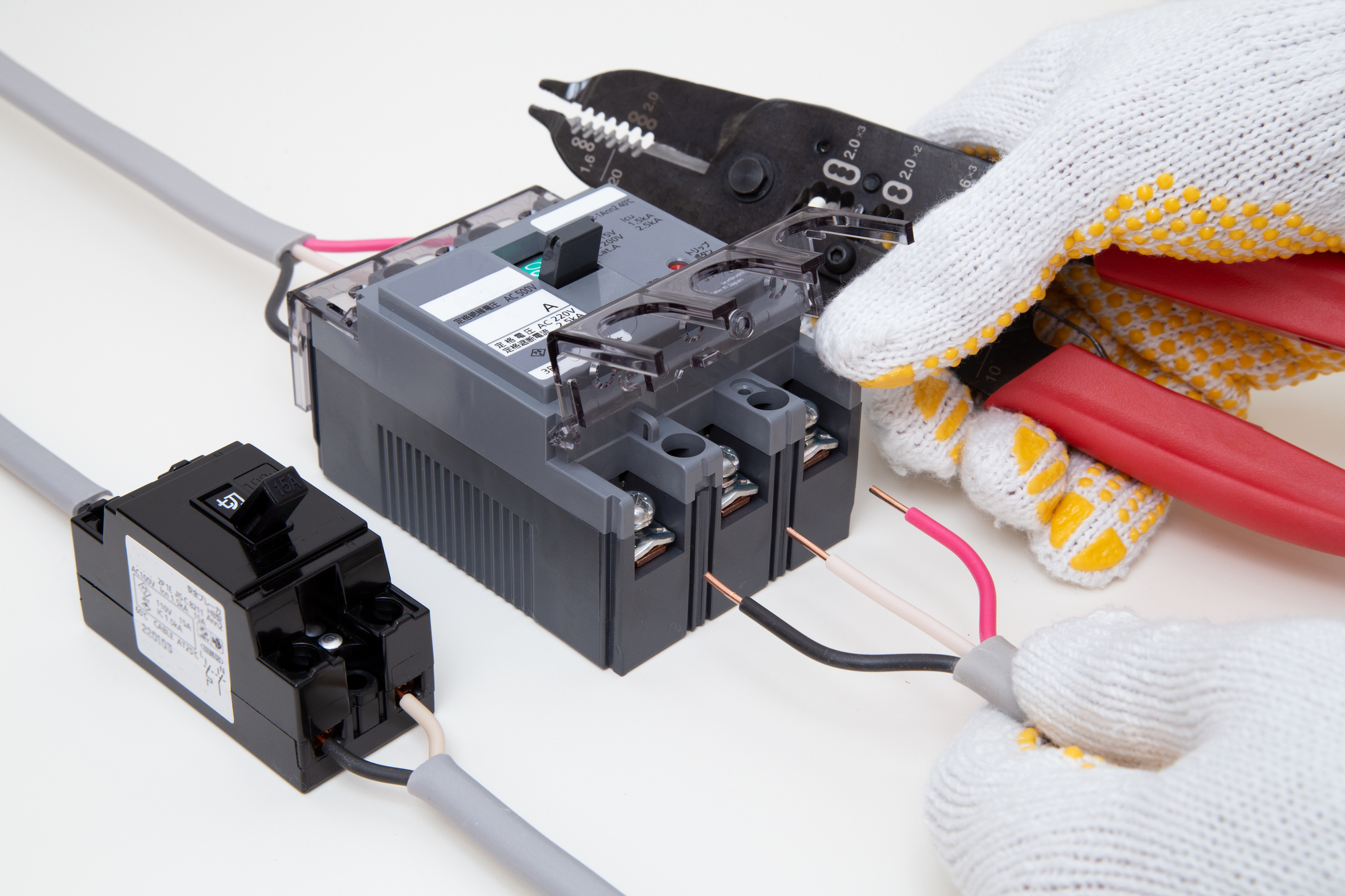

単相配電における電線の色分けルール

単相とは一つの交流位相を利用した配電方式で、一般家庭や小規模オフィスで日常的に使用されています。

ここを押さえておけば、住宅まわりの配線で色を取り違えるリスクを大きく減らせます。

単相2線式（100V）の色分け

単相2線式は、非接地側（電圧がかかる側）を黒、接地側（中性線）を白とするのが基本です。

コンセントや照明など家庭用100V回路の多くは、この2線で構成されています。黒が「電気の来ている側」、白が「接地された戻り側」と覚えておくと理解しやすいでしょう。

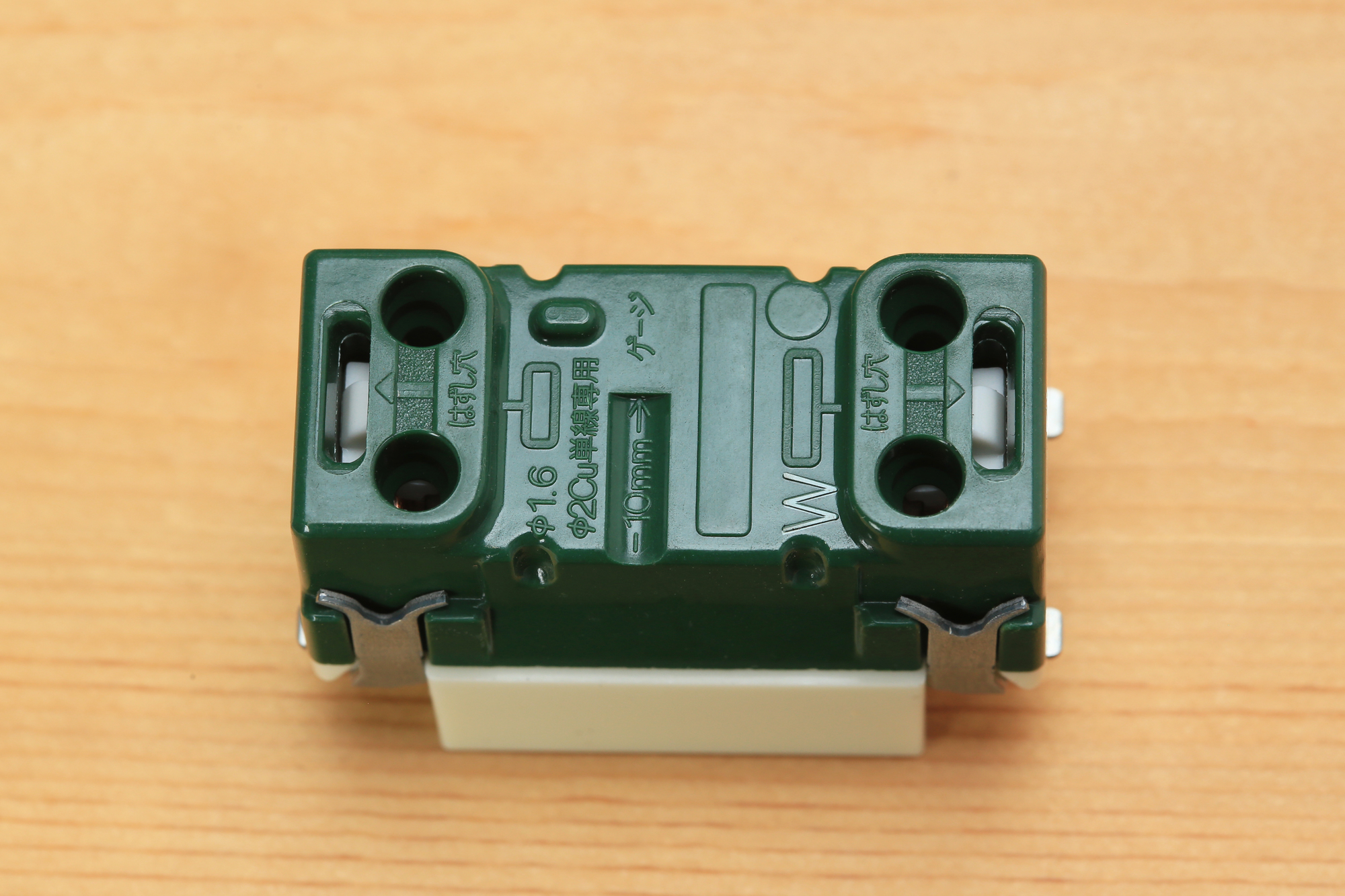

配線器具や一部のブレーカーには、W（White：白）・N（Neutral：中性）・アースの図記号などが刻印されており、これらに白い線を接続します。

単相3線式（100V/200V）の色分け

単相3線式は、2本の非接地側を黒・赤、中央の接地側（中性線）を白とします。黒‐白、赤‐白でそれぞれ100V、黒‐赤で200Vが取り出せる方式で、エアコンやIHなど200V機器のある住宅で広く使われています。

中性線を誤って切り離したり別の相とつないだりすると、片側の電圧が異常に上がって機器を壊す原因になるため、白線の扱いには注意が必要です。

接地側・非接地側・アース線（保護導体）の色

接地側は白、非接地側は黒（3線式では黒・赤）が基本です。

感電防止のためのアース線（保護導体）は、内線規程で緑、または緑／黄の縞（しま）と定められています。

緑系は「アース専用」であり、ほかの用途に使ってはいけない、という点は必ず覚えておきましょう。

三相・動力配線と弱電系の色分けルール

工場や産業設備では、動力（三相）配電や、制御・センサ用の弱電配線が加わります。三相とは位相がそれぞれ120度ずれた3つの交流電圧のことです。

ここでは慣例として広く使われている色の組み合わせを紹介します。

三相3線式（200V）のR・S・T相の色分け

三相3線式の配線色は、全国共通で統一されているわけではありません。設備の設計基準やメーカー、施工時期、適用する規格などによって採用される配色が異なります。

代表的な配線例は次のとおりです。

「赤・白・黒」や「黒・赤・青」は業界慣例、「茶・黒・灰」はJIS C 0446:2008（IECとの整合規格）で採用されている識別色です。

三相はモーターなどの動力機器を回すための配電で、相の順序（相順）を間違えると回転方向が逆になるため、色による識別が特に重要です。

必ず機器の図面や仕様書を確認するようにしましょう。

工場・産業設備での動力配線の慣習

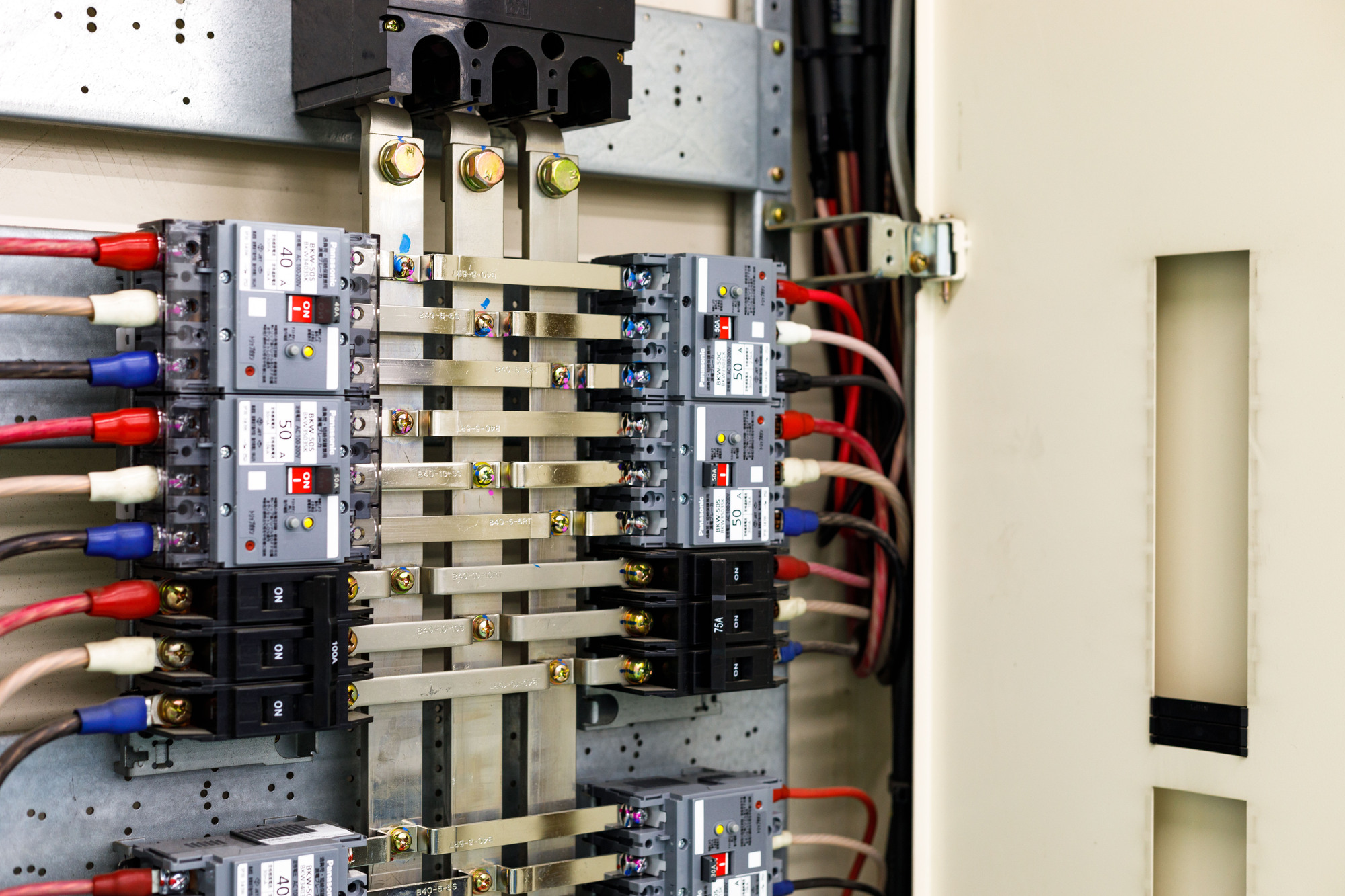

動力盤や制御盤の内部でも、R・S・Tの色分けに加え、アースは緑（緑／黄）で統一するのが一般的です。

ただし色の運用は工場や設備ごとに独自ルールがある場合も多いため、既設設備に手を入れる際は、必ず現地の配線色と図面を確認してから作業することが大切です。

• メーカーによって色が違うことがある（特に海外製品）
• 改造時に手持ちの線で施工する
• 接地線の色が時代によって異なる

特に築年数の古い工場や改造履歴の多い設備ほど、油断は禁物です。

弱電系（制御・センサ）の色の慣習

制御やセンサなどの弱電系では、正極を赤などの暖色系、負極を青・黒などの冷色系とする慣習があります。

光電センサやPLCの配線では、茶（電源＋）・青（電源－）・黒（出力）といった組み合わせがよく使われます。電力系とは色の意味が異なるため、混同しないよう注意しましょう。

メーカーや機器によって配線色の定義が異なることもあるので、弱電系では取扱説明書や端子表で各線の色と役割を確認することが大切です。

主な電線・ケーブルの色バリエーションと購入のポイント

ここでは、市場で流通する代表的な電線・ケーブルの色展開を紹介します。

IV電線の色の種類（黒・白・赤・緑・黄など）

IV電線（600Vビニル絶縁電線）は、黒・白・赤・緑・黄・青・橙など多彩な色がそろっています。

一本ずつ単線・より線で販売されるため、回路や相に合わせて必要な色を選んで配線できるのが特徴です。

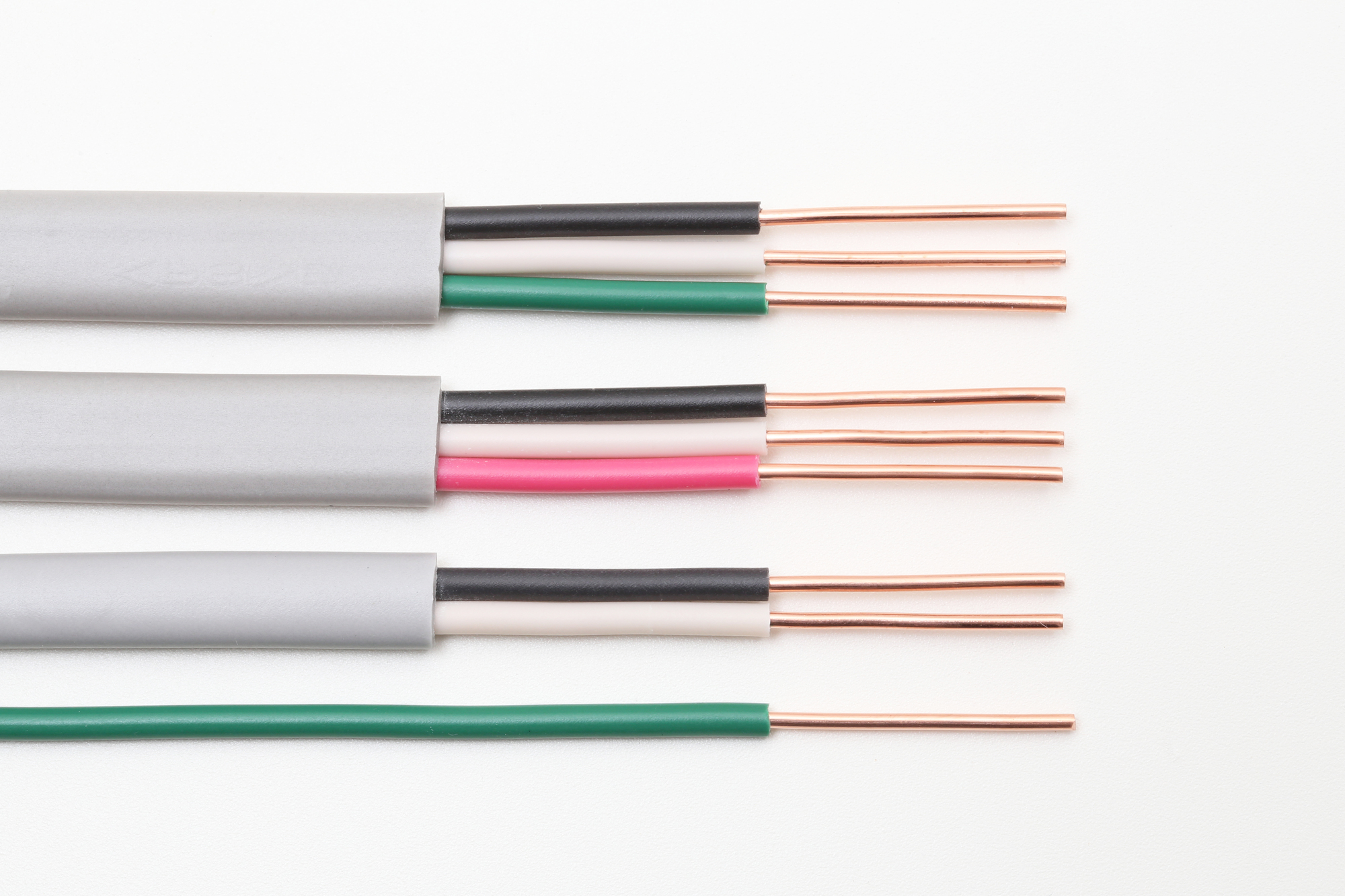

VVFケーブルの芯線色（2芯・3芯）

VVFケーブル（平形ケーブル）は、芯線の色があらかじめ決められています。2芯は黒＋白、3芯は黒＋白＋赤が標準で、単相2線式・3線式の色分けにそのまま対応します。

芯線色が固定されているぶん、施工者ごとのばらつきが出にくく、誰が見ても同じ判断ができる点も大きなメリットといえます。

CVケーブルの絶縁体色

CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）は、芯線ごとに黒・白・赤・緑などで色分けされた多心タイプが一般的です。動力や幹線など比較的大きな電流を扱う用途で使われ、相やアースを芯線色で識別できます。

太物のケーブルは誤配線時の影響も大きいため、芯線色と併せて端末に相名のマークを付けるなど、二重の識別をしておくと安心です。

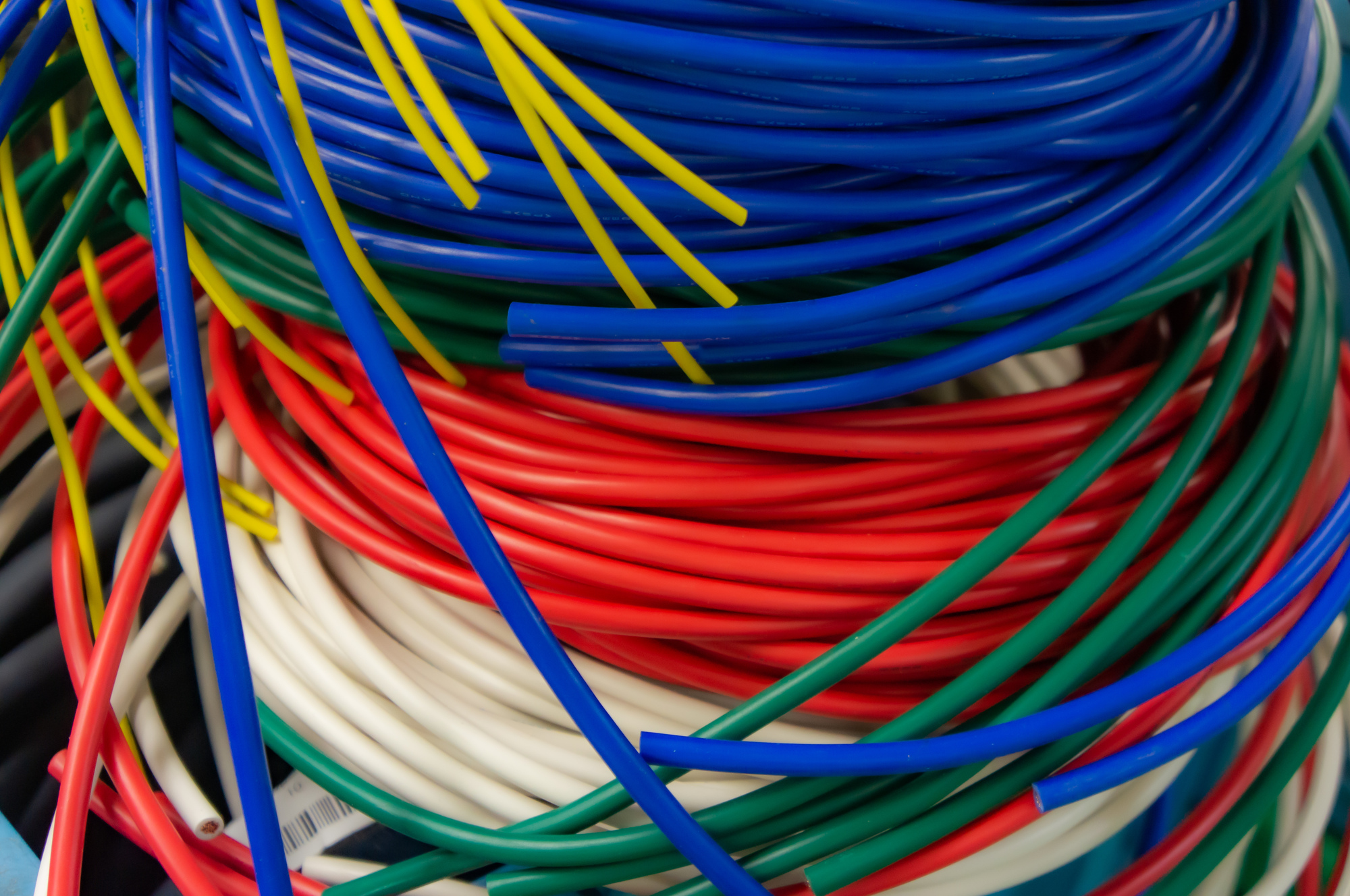

まとめ：電線の色分けは感電・火災・機器破壊を防ぐ重要な手段

電線の色分けは、誤配線による事故を防ぐための重要な手段です。

• 単相：非接地側＝黒（赤）・接地側＝白
• 三相：統一されていない
  R＝赤・S＝白・T＝黒（電力）
  R＝黒・S＝赤・T＝青（動力）
  R＝茶・S＝黒・T＝灰（国際）
  などさまざま。
• 弱電系：正極＝暖色・負極＝冷色
• アース：緑（緑／黄）

これらのルールや慣習を押さえつつも、メンテナンス（特に古い設備）では色だけで信用しない慎重さも大切です。
