技術資料【気中多条布設による許容電流低減率】

JCS 0168-2より

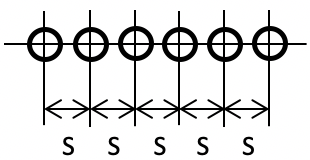

気中多条布設における許容電流低減率(1~12条)

条数 電流低減率
1 2 3
  • 中心間隔
  • 配列
S=d 1.00 0.85 0.80
S=2d 0.95 0.95
S=3d 1.00 1.00
条数 電流低減率
6 4 6
  • 中心間隔
  • 配列
S=d 0.70 0.70 0.60
S=2d 0.90 0.90 0.90
S=3d 0.95 0.95 0.95
条数 電流低減率
8 9 12
  • 中心間隔
  • 配列
S=d
S=2d 0.85 0.80 0.80
S=3d 0.90 0.85 0.85

気中多条布設における許容電流低減率(上記以外)

電流低減率
  段(n) 1 2
中心間隔 列(m) 7~20 4 5 6 7 8~20
S=d 0.70 0.60 0.56 0.53 0.51 0.50
S=2d 0.80 0.73 0.72 0.71 0.70
電流低減率
  段(n) 3
中心間隔 列(m) 3 4 5 6 7 8 9~10 11~12 13~15 16~19 20
S=d 0.48 0.41 0.37 0.34 0.32 0.31 0.30 0.30 0.30 0.30 0.30
S=2d 0.68 0.66 0.65 0.65 0.64 0.63 0.62 0.61 0.60
