技術資料【許容電流～VV、VVF、EM 600V EEF/F～】

VV　許容電流JCS 0168-2より

絶縁体許容温度：60℃(単位：A)

導体径 (mm) 公称断面積 (㎜²) 布設条件	気中・暗渠布設 (周囲温度：40℃)			直埋布設 (周囲温度：25℃)			管路布設 (周囲温度：25℃)
導体径 (mm) 公称断面積 (㎜²) 布設条件	単心 3条、平積(S=2d)	2心 1条	3心 1条	単心 3条、平積(S=2d)	2心 1条	3心 1条	2心 2孔1条	2心 2孔2条	3心 2孔1条	3心 2孔2条
1.0mm	11	10	8	17	17	14	12	12	10	10
1.2	14	12	11	21	20	17	15	15	13	12
1.6	20	18	15	29	28	24	21	20	18	17
2	26	23	20	37	37	31	28	26	23	22
2.6	36	32	27	49	50	42	38	36	32	30
3.2	47	42	36	62	63	53	49	46	41	39
2㎜²	20	18	15	28	28	24	21	20	18	17
3.5	28	25	21	39	40	33	30	28	25	24
5.5	37	33	28	50	51	43	39	37	33	31
8	47	42	36	61	63	53	49	46	41	38
14	66	59	50	83	85	72	67	63	56	53
22	88	78	66	105	110	92	88	82	73	69
38	120	110	93	140	150	125	120	110	100	94
60	165	145	120	185	195	160	155	145	130	120
100	230	200	165	245	260	215	210	195	175	160
150	295	255	220	305	325	270	265	245	220	205
200	350	310	260	355	375	315	315	290	265	240
250	400	355	300	400	425	350	355	325	295	270
325	470	420	355	455	485	400	410	370	340	310
400	525	―	―	505	―	―	―	―	―	―
500	590	―	―	560	―	―	―	―	―	―
600	645	―	―	605	―	―	―	―	―	―
800	805	―	―	675	―	―	―	―	―	―
1000	930	―	―	740	―	―	―	―	―	―

VVF　許容電流JCS 0168-2より

絶縁体許容温度：60℃(単位：A)

※備考

1．気中・暗渠布設において、周囲温度が40℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。

周囲温度(℃)	20	25	30	35	45	50
電流補正係数	1.41	1.32	1.22	1.12	0.87	0.71

2．直埋・管路布設において、周囲温度が25℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。

周囲温度(℃)	20	30	35	40	45	50
電流補正係数	1.07	0.93	0.85	0.76	0.65	0.53

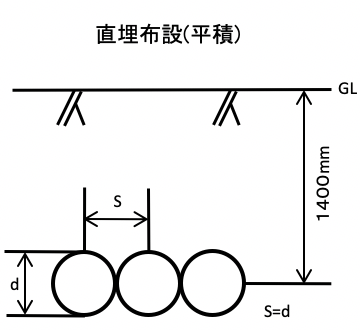

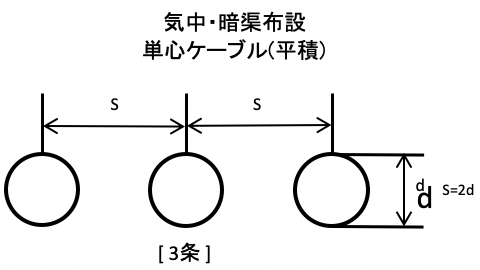

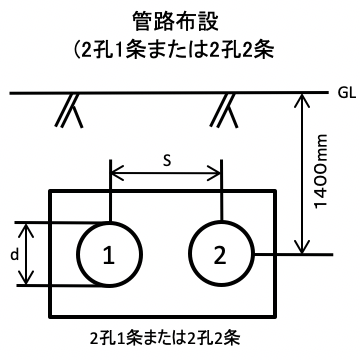

3．布設条件は次のとおり。

ケーブル外径	管路径 d　(mm)	中心間隔 S (mm)
75≧	100	200
75＜	150	250

EM 600V EEF/F　許容電流JCS 0168-2より

絶縁体許容温度：75℃(単位：A)

※備考

1．気中・暗渠布設において、周囲温度が40℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。

周囲温度(℃)	20	25	30	35	45	50
電流補正係数	1.25	1.20	1.13	1.07	0.93	0.85
