600V CV-S 3C X 22SQ

工場、発変電所等の電力回路に使用される絶縁体に架橋ポリエチレン、シースにビニルを使用した電気的に優れた遮へい付電力ケーブルです。
※共通画像を使用しています。

製品カタログ・仕様

製品特長

工場、発変電所等の電力回路に使用される絶縁体に架橋ポリエチレン、シースにビニルを使用した電気的に優れた遮へい付電力ケーブルです。

製品仕様

  • 線芯数 3
  • 公称断面積 22mm2
  • 外径 5.5mm
  • 絶縁体厚さ 1.2mm
  • シース厚さ 1.5mm
  • 仕上外径 約21mm
  • 概算質量 870kg/km(参考値)
  • 最大導体抵抗(20℃) 0.849Ω/km
  • 試験電圧 2000V
  • 最小絶縁抵抗 1500MΩ・km
  • 許容曲げ半径 約168mm
  • 許容電流 100A

※許容電流:気中・暗渠敷設 周囲温度40℃ 絶縁体許容温度90℃
※許容曲げ半径 : 8d

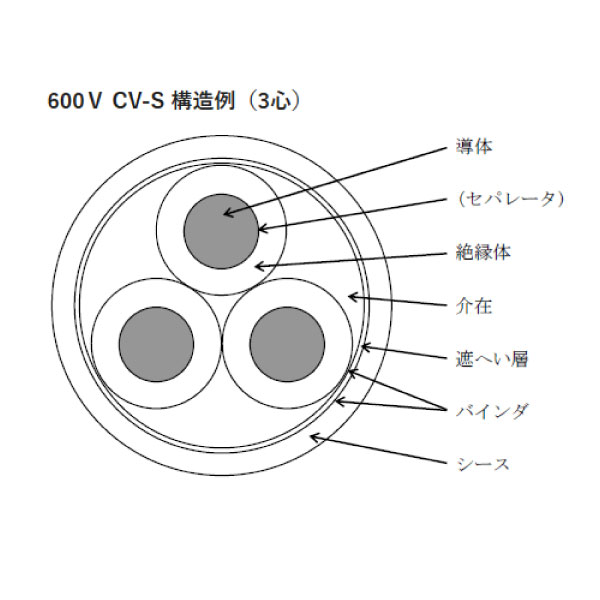

構造

導体JIS C 3102 に準じた電気用軟銅線による円形より線、円形圧縮より線
セパレータ導体の上には適切なセパレータを施す場合がある
絶縁体架橋ポリエチレン
平均厚さ:付表の値の 90%以上
最小厚さ:付表の値の 80%以上
線心の識別絶縁体又は絶縁体表面の着色による
3心 :黒・白(自然色)・赤
線心のより合せ線心の必要条数を適切な介在と共により合わせ、必要によりその上に適切なバインダを施す
遮へい厚さ0.05mm以上の軟銅テープを重ね巻きする。必要により遮へい上には適切なバインダを施す
シースビニル
色:黒
平均厚さ:付表の値の 90%以上
最小厚さ:付表の値の 85%以上
600V CV-S 3C X 22SQ
在庫:0 m
¥1,397/m(税込)

¥1,270/m(税抜)

m×
小計:¥-(税込)
¥-(税抜)
※切断条長10m未満の場合、切断費として別途1,100円/本(税込) 発生いたします。
在庫切れ

ミライちゃんのおすすめ

RoHS 鉛フリー 遮へい付
SFCC
在庫:300 m
¥2,288/m(税込)

¥2,080/m(税抜)

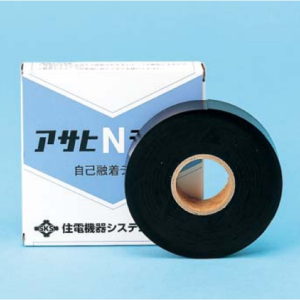

住電機器システム
