防水防湿処理が秒で終わる!? WAGO社ワンタッチコネクタとレジン防水ボックスのセット商品「EASY PROTECT」

ここはWAGOコネクタじゃなくて丸形端子で接続しなくちゃ……そんな使い分けもこのキットで不要に!? WAGO社ワンタッチコネクタの防水防湿処理が簡単にできるキットのご紹介です。日本でもさまざまな用途に活用される電線のワンタッチコネクタは、施工性に優れるものの、単体で湿気を防ぐことが難しいことがネックでした。そこで、ケーブル付属品の世界的メーカーであるセルパック社(Cellpack)と、世界で高シェアを誇るワンタッチコネクタのメーカーWAGO社が協力して開発したのが「EASY PROTECT」です。
蛙屋の運営会社SDSが、日本国内唯一の販売元として2020年末より取り扱いしているEASY PROTECTの特徴や採用メリットをご紹介します。
目次
セルパック社 EASY PROTECTとは?
レジンの入ったボックスに、WAGOの差込式コネクタを置いて、ボックスを閉めるだけ。このキットがあれば、WAGO社のワンタッチコネクタの利便性を活かした、スキルレスな防水防湿処理をすることができます。
セルパック社とWAGO社が協力して開発したEASY PROTECTは、WAGO社が販売する電線の結線部品であるワンタッチコネクタと、ワンタッチコネクタの防水・防湿を可能にする専用のジェル入りボックスをセットにした商品です。 前述のように、ワンタッチコネクタは熟練したスキル不要で電線の結束ができる非常に便利な製品ですが、単体で湿気を防ぐことができず、防水するには独自にケースを製作したり、テープ巻きをしたりするなどの作業が発生していました。 これに対し、EASY PROTECTは、WAGO社の各種のワンタッチコネクタがぴったり収まるコンパクトな耐候性のあるケースに、ポリエチレンジェルが硬化封入されており、IPX8の防水性能を付与することができます。既にケースにレジンが充填されているので、現場でレジンをかき混ぜたり注いだりする手間もなく、すぐに作業が完了します。
製品ラインナップは、6つのサイズのケースと各種ワンタッチコネクタの組み合わせで、12タイプを展開しています。
商品イメージは、セルパック社の動画(YouTube)をご覧ください。
WAGO社のワンタッチコネクタとは?
EASY PROTECTの特徴をさらにご紹介する前に、WAGO社のワンタッチコネクタについて、確認しておきましょう。
WAGO社は、ドイツに本社を持つ端子台・コネクタ・オートメーション機器の専門メーカーです。日本では、ワゴジャパン株式会社が日本法人として拠点を構えています。
WAGO社のワンタッチコネクタは、世界80カ国以上で使用される世界的な大ヒット商品で、日本でも幅広い用途に活用されています。差込式のコネクタで工具がいらず、レバーの上げ下げのみで簡単に結線でき、単線・より線の混在使用にも対応。多用途に使えて、結線の工数が削減できるコネクタとして支持されています。
差込式コネクタは屋外使用ができない?
とても便利なWAGOコネクタですが、どこにでも気軽に使えるわけではありません。差込式コネクタは「屋内配線用」として作られています。屋外や湿気の多い場所で接続を行う際には、WAGOコネクタではなく、リングスリーブによる圧着と絶縁テープやカバーによる絶縁処理をするのが一般的です。
しかしながらその「屋外使用ができない」という常識を覆すのが、このEASY PROTECTです。ポリウレタンレジンを充填した防水ケースの中に、WAGOコネクタを入れ込むだけ。ケースには最初からレジンが入っていますので、特別な作業は不要です。テープ巻きよりも簡単に、かつ確実に防湿処理が完了し、湿気が入り込む場所や屋外でもWAGOコネクタが使えるようになります。
EASY PROTECTの特徴

ここからは、セルパック社のEASY PROTECTの特徴を4つの項目に分けてご紹介します。
(1)必要な材料がワンパッケージに。防水ケースとWAGOコネクタのセット販売(12種)
ESAY PROTECTは、WAGO社のワンタッチコネクタと、防水ケースが一緒にパッケージされたセット商品です。1カ所の結線に必要な材料がワンパッケージで揃っているため、部品の管理がしやすいことが特徴です。
(2)IPX8の防水性能と、屋外使用もできる耐候性

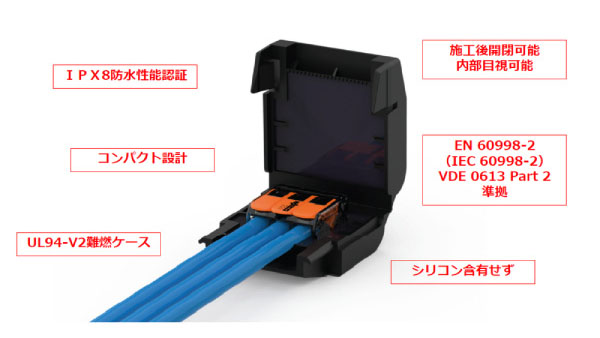

EASY PROTECTを使用することで、これまで単体では湿度に弱かったワンタッチコネクタにIPX8の防水性能を付与できます。また、ケース本体も耐候性・耐火性のある素材で作られており、屋内はもちろん、屋外の露出部での使用にも適しています。 また、コンパクトな設計のため、狭い場所への施工にも対応。追加の絶縁ボックス等との併用で二重絶縁の要求性能を満たすことができます。
(3)ケース内にポリウレタンレジンを封入。ノンシリコンで幅広い現場に対応
ケース内部には、ポリウレタンレジンが硬化封入されており、これによりコネクタを保護しています。シリコンを含まないジェルを採用しているため、半導体など微弱回路を扱う製造現場でも活用することができます。
(4)工具不要で簡単に施工!長期保管も可能
ケースの取り付けは、結束したワンタッチコネクタを入れてフタを締めるだけ。即時、通電が可能です。
特別な工具やスキルがいらないため、作業者の負担を減らしながら短時間に施工できます。施工後も開閉可能で、内部を目視で確認することが可能です。また、長期保管(未開封で3年程度)にも対応しています。
EASY PROTECTを採用するメリット
ワンタッチコネクタの便利さをさらに高める画期的な商品であるEASY PROTECTは、採用することでさまざまなメリットを得ることができます。EASY PROTECTを採用するメリットを4つのポイントでご紹介します。
ワンタッチコネクタの便利さはそのままに、防水・防湿・絶縁の性能付与ができる
施工性がよく、非常に便利なワンタッチコネクタですが、EASY PROTECTを使用して防水・防湿・絶縁性能を付与することで、その便利さや用途範囲がさらに広がります。
時間がかかる防水対策の手間を削減できる
専用のケースがなくても防水対策はできますが、テープ巻きなどの手間はできるだけ省きたいもの。EASY PROTECTを使用すれば、これまで防水対策にかけていた工数を削減できるため、ワンタッチコネクタの施工性を最大限活かしながら、迅速に施工することができます。
幅広い用途に活用できる
シリコンを含まないジェルを使用しているため、自動車産業などシリコン不可の現場にも使用可能。また、屋外露出部や、二重絶縁が求められる箇所にも適用できるなど、幅広い用途で活用できるメリットがあります。
必要なぶんだけ購入できる
EASY PROTECTは、WAGO社のワンタッチコネクタと防水ケースをセットにして販売しているため、1カ所に必要な部品がワンパッケージで揃います。必要なぶんだけ購入できるため、不要な在庫を抱える必要がありません。
EASY PROTECTをおすすめする用途分野
セルパックのEASY PROTECTは、2020年末よりSDSが国内で唯一、取り扱いを開始しました。防水・防湿性能、耐候性、ノンシリコン、コンパクトなど、商品の特性を活かし、採用おすすめする用途分野は下記です。
- ・トンネル、建物内のLED照明器具配線
- ・建物内各種配線
- ・LAN等の機器間接続部
- ・屋内および屋外の電線接続部全般
- ・高湿度の室内外配線
- ・工場内配線、天井床下配線
- ・自動車産業配線部(シリコンフリーを求める業界)
- ・低電圧(定格450V以下)の接続部
- ・二重絶縁必要箇所への応用
EASY PROTECTの選定方法
EASY PROTECTの選定のコツは、
【1】接続したいケーブルのサイズ・仕様に合致するWAGOコネクタを選ぶ
【2】使用したい場所で、防水ケースの空きスペースが確保できるかを確認する
WAGO社のコネクタのサイズと、防水ケースのサイズがポイントになります。下記の表で合致する種類をお選びください。
※サイズ間違いでの返品はお受けできません。ご不安な場合は一度お問合せください。
WAGO製ワンタッチコネクター WFR/WFR-Lの定格と仕様
型番 | 外形寸法 (単位:mm) |
接続 線数 |
定格 | 適合電線サイズ | むき出し 長さ |
最大 被覆外径 |
||
---|---|---|---|---|---|---|---|---|
PSE適合 | JIS適合※1 | PSE適合 | JIS適合※1 | |||||
WFR-2 | ![]() |
2本 | 20A,300V | 32A,450V | 単線(銅) φ1.6, φ2.0mm |
単線(銅) φ0.5~φ2.0mm IV7本より線 2.0~3.5mm2※2 可とうより線 0.14~4.0mm2※2 |
10~12mm | φ4.0mm |
WFR-3 | ![]() |
3本 | ||||||
WFR-5 | ![]() |
5本 | ||||||
WFR-2L | ![]() |
2本 | 30A,300V | 41A,450V | 単線(銅) φ1.6, φ2.0, φ2.6mm |
単線(銅) φ0.8~φ2.6mm IV7本より線 0.5~6.0mm2※2 可とうより線 0.5~6.0mm2※2 |
12~14mm | φ5.3mm |
WFR-3L | ![]() |
3本 | ||||||
WFR-5L | ![]() |
5本 |
※1:JIS C 2814-2-2 に適合 ※2:電線の種類、使用条件によりご使用できない場合があります
EASY PROTECTの品番および部品構成

型番 | 付属 WAGOコネクタ |
ケース 種類 |
ケース寸法 | |||
---|---|---|---|---|---|---|
品番 | 数量 | L | B | H | ||
EASY-PROTECT-112 | WFR-2 | 1 | タイプ1 | 33.6 | 32.0 | 17.8 |
EASY-PROTECT-113 | WFR-3 | 1 | ||||
EASY-PROTECT-222 | WFR-2 | 2 | タイプ2 | 45.9 | ||
EASY-PROTECT-215 | WFR-5 | 1 | ||||
EASY-PROTECT-332 | WFR-2 | 3 | タイプ3 | 52.7 | ||
EASY-PROTECT-323 | WFR-3 | 2 | ||||
EASY-PROTECT-412 | WFR-2L | 1 | タイプ4 | 40.1 | 38.0 | 21.3 |
EASY-PROTECT-413 | WFR-3L | 1 | ||||
EASY-PROTECT-522 | WFR-2L | 2 | タイプ5 | 49.4 | ||
EASY-PROTECT-515 | WFR-5L | 1 | ||||
EASY-PROTECT-632 | WFR-2L | 3 | タイプ6 | 66.4 | ||
EASY-PROTECT-623 | WFR-3L | 2 |
