同軸ケーブルの選び方と種類がわかる完全ガイド

テレビの映りが悪くなったり、インターネット接続が不安定になったりした経験はありませんか？新しい映像機器をセットアップする時、どのケーブルを使えばよいか迷ったことはないでしょうか？そんなとき、原因や解決策として「同軸ケーブル」が関係していることが少なくありません。
「テレビを買い替えたのに、つないだら画質が思ったより良くない…」「家のインターネット回線の速度が遅くて、同軸ケーブルを交換すべきか悩んでいます」といった声をよく耳にします。実は、これらの問題は適切な同軸ケーブルを選び、正しく接続することで改善できることが多いのです。
同軸ケーブルは、テレビやインターネット接続の品質を左右する重要な部品です。しかし、種類が多く、何を選べばよいのか迷ってしまいます。この記事では、同軸ケーブルの基本的な構造や仕組みから、用途に合った選び方、種類別の特徴まで、わかりやすく解説していきます。
正しい同軸ケーブルの知識を身につけることで、より鮮明な映像や安定したインターネット接続を実現できます。また、不要なケーブル交換や外部業者への依頼を減らし、コスト削減にもつながります。初心者の方でも理解しやすいよう、専門用語は最小限にして説明しますので、ぜひ最後までお読みください。

同軸ケーブルの基本と選び方

同軸ケーブルを選ぶ時は、まず用途を明確にすることが最も重要です。テレビ用、インターネット用、アンテナ用など、目的によって適したケーブルが異なります。誤ったケーブルを選ぶと、映像が乱れたり通信速度が低下したりする原因になってしまいます。

同軸ケーブルの選択で次に重視すべきは「インピーダンス」と呼ばれる電気抵抗値です。家庭用テレビアンテナ配線では75Ω（オーム）、通信・計測機器では50Ωが標準となっています。機器とケーブルのインピーダンスが一致していないと、信号の反射が起こり性能が低下してしまうでしょう。

同軸ケーブルの品質を決める要素には、シールド性能も欠かせません。二重、三重シールドなど、シールド層が多いほど外部からのノイズを防ぎ、クリアな信号伝送が可能になります。高画質の4K・8K放送を楽しみたい方は、S-4C-FB以上の高規格ケーブルを選ぶといいでしょう。

長さについても考慮が必要です。同軸ケーブルは長くなるほど信号が減衰するため、必要以上に長いケーブルは避けましょう。ただし、極端に短いケーブルを無理に引っ張って使用すると、断線や接触不良の原因となります。

コネクタ形状も重要なポイントです。F型、BNC型、SMA型など、接続する機器に合わせて選ぶ必要があります。間違ったコネクタを選ぶと、変換アダプタが必要になったり、最悪の場合は接続できなくなったりします。

価格だけで選ぶのではなく、用途に応じた適切な品質のものを選ぶことで、長期的には満足度の高い視聴・通信環境を維持できます。

同軸ケーブルとは？基本の仕組みと役割

同軸ケーブルは、中心の導体（芯線）とその周りを覆う絶縁体、さらにその外側を包む導体（シールド）という同心円状の構造を持つ伝送ケーブルです。この特殊な構造により、電磁波の干渉を防ぎながら高周波の信号を効率よく伝えることができます。テレビの映像やインターネットデータなど、私たちの生活に欠かせない情報を安定して届ける役割を担っているのです。

同軸ケーブルの最大の特徴は「シールド性能」にあります。外部からの電波ノイズを遮断し、内部の信号が外に漏れるのも防いでくれます。この性質があるからこそ、クリアな映像や安定した通信が可能となっています。家庭でのテレビ視聴から高度な通信システムまで、幅広い用途で利用されている理由もここにあるでしょう。

テレビやインターネット接続で使われる理由

高品質な映像や通信には高品質なケーブルが不可欠です。同軸ケーブルがテレビやインターネット接続に広く使われているのは、その優れたノイズ対策と信号伝送能力にあります。

同軸ケーブルの最大の強みは、外部からの電磁干渉を効果的に防ぐ構造です。周囲の電子機器やモーターなどから発生する電磁ノイズは、テレビ画面のチラつきやインターネット接続の不安定さの原因となります。同軸ケーブルの同心円状の構造は、こうした外部ノイズから大切な信号を守り、クリアな映像と安定した通信を実現します。

特にテレビ放送では、アンテナから受信した微弱な電波信号を劣化させることなく伝送できる点が重要です。高周波信号の損失を最小限に抑える同軸ケーブルの特性が、鮮明な画質を維持するカギとなっています。

インターネット接続においても、CATV（ケーブルテレビ）回線では同軸ケーブルが活躍しています。広帯域にわたる信号を同時に伝送できるため、テレビ放送と高速インターネット接続を一本のケーブルで実現できるのです。

長距離伝送にも強いという特性も見逃せません。一般的なLANケーブルが100m程度の伝送距離に制限されるのに対し、同軸ケーブルはより長距離の信号伝送が可能です。そのため、大規模な建物や敷地の広い施設でも安定した通信環境を構築できます。

このような優れた特性から、同軸ケーブルは現代の情報通信インフラに欠かせない存在となっているのです。

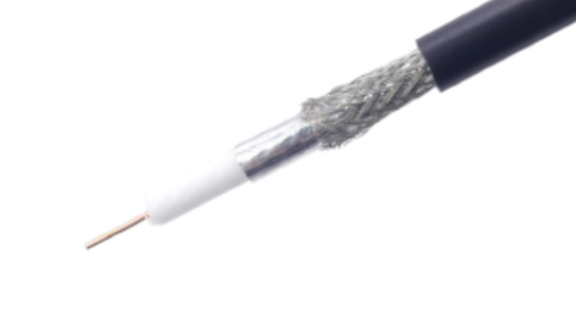

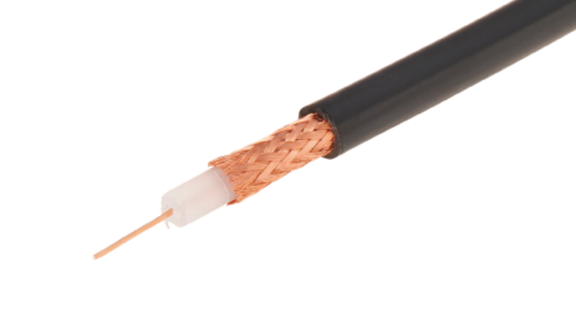

信号をきれいに伝える構造の秘密

同軸ケーブルの優れた性能は、その特殊な構造から生まれています。最も注目すべき特徴は、中心から外側へと同心円状に配置された複数の層によって信号をクリアに伝える点です。

この構造の中心には信号を伝える芯線（センターコンダクター）があり、その周りを絶縁体（誘電体）が取り囲んでいます。さらにその外側には編組または箔状のシールド層があり、最外層は保護カバーとなっています。この同心円状の配置こそが「同軸」という名称の由来であり、信号伝送における優れた性能を生み出す秘密なのです。

同軸ケーブルが信号をクリアに伝える理由は、物理的な原理に基づいています。芯線を流れる信号は、周囲の絶縁体によって適切な電気特性を維持しながら伝わります。この時、外部からの電磁波干渉を外側のシールド層が遮断するため、信号が「汚れる」ことなく目的地まで届くのです。

一般的な電線では達成できないこの構造には、いくつかの重要な効果があります。

• 電磁シールド効果：外部ノイズの侵入を防ぎ、内部信号の漏洩も防止
• インピーダンスの安定性：信号の反射や減衰を最小限に抑制
• 広帯域特性：低周波から高周波まで幅広い信号を伝送可能

特に高周波信号の伝送においては、芯線とシールド間の絶縁体の材質や厚さが重要です。高品質な同軸ケーブルでは、発泡ポリエチレンなどの低損失材料を使用し、信号の減衰を極限まで抑えています。

このように、同軸ケーブルは単なる金属線ではなく、精密に設計された信号伝送システムなのです。テレビやインターネットの信号がクリアに届くのは、この見えない技術の賜物と言えるでしょう。

同軸ケーブルの選び方 - 失敗しないためのポイント

同軸ケーブルを選ぶ時には、いくつかの重要なポイントを押さえることで、後悔のない選択ができます。用途に応じた適切なケーブルタイプの選定、最適な長さの検討、そして接続機器との互換性確認が最も基本的な3つのポイントとなります。これらを意識することで、「せっかく買ったのに映りが悪い」「すぐに交換が必要になった」といったトラブルを避けられるでしょう。

また、価格だけで判断せず、ケーブルの品質や信頼性にも注目することが大切です。安価な製品は短期間で劣化したり、ノイズに弱かったりする傾向があります。特に長期間使用する予定の場合は、多少高価でも品質の良い同軸ケーブルを選んだ方が、結果的にコストパフォーマンスに優れています。次の項目では、これらのポイントについてより詳しく見ていきましょう。

用途別の最適なケーブル選び

同軸ケーブルには様々な用途があり、それぞれの目的に最適なタイプを選ぶことが重要です。まず、一般的なテレビ視聴用には「S-4C-FB」や「S-5C-FB」が適しています。特に4K・8K放送を楽しむなら、信号劣化を防ぐために「S-5C-FB」以上の高品質なケーブルを選びましょう。

CATVやBS/CS放送の受信には、3重シールド構造の「S-5C-FBT」がおすすめです。外部からのノイズに強いため、安定した受信が可能になります。一方、屋外に設置する場合は、防水性のある「S-5C-FB-S」タイプが最適でしょう。紫外線や雨風に強い被覆で保護されているため、長期間の使用に耐えられます。

無線通信機器の接続には、50Ωインピーダンスの「RG-58/U」などが用いられます。電波を使った計測機器やアマチュア無線などで多く使用されているタイプです。一方、監視カメラシステムでは、映像と電源を1本で送れる「3C-2V+2P」のような複合同軸ケーブルが便利です。

次に重要なのは、使用環境に合わせた選択です。

• 屋内配線用：柔軟性があり取り回しの良いタイプ
• 屋外配線用：耐候性・耐紫外線性に優れたタイプ
• 壁内配線用：難燃性のあるタイプ

また、移動が多い機器に接続する場合は、細くて柔軟性の高い「1.5C-2V」などの細径タイプが扱いやすいでしょう。逆に、固定配線で長距離伝送する場合は、太くて信号減衰の少ない「7C-FB」などの太径タイプが適しています。

電波環境の悪い場所では、二重以上のシールド構造を持つケーブルを選ぶと、外部ノイズの影響を受けにくくなります。特に、電子レンジや無線LANルーターなど、電波を発する機器の近くを通す場合は重要なポイントです。

長さと信号劣化の関係

同軸ケーブルを選ぶ時、長さは見落とされがちですが、実は信号品質に大きく影響する重要な要素です。同軸ケーブルは長くなるほど信号が減衰するため、必要以上に長いケーブルを使用すると映像の乱れやインターネット接続の不安定さを招くことがあります。

一般的に、同軸ケーブルは10メートルごとに約1~3dBの信号損失が発生します。この損失は使用する周波数帯によって異なり、高周波になるほど減衰が大きくなる傾向にあります。4K・8K放送のような高画質映像を楽しむ場合は、この信号減衰がより顕著に影響するでしょう。

具体的な目安として、テレビアンテナ用の一般的な同軸ケーブル（S-4C-FB）では、以下のような長さと減衰の関係があります。

• 10m未満：ほとんど問題なし
• 10~30m：若干の信号減衰あり（高画質放送に影響の可能性）
• 30m以上：顕著な信号減衰（ブースターなどの対策が必要）

長距離配線が必要な場合は、太径の同軸ケーブル（S-7C-FBなど）を選ぶと信号減衰を抑えられます。また、どうしても長距離になる場合は、中間にブースター（増幅器）を設置することで信号強度を維持できますよ。

一方で、極端に短いケーブルを選ぶのも考えものです。余裕がなさすぎると配線の取り回しが難しくなり、ケーブルに過度な張力がかかって断線や接触不良の原因となることがあります。機器の配置変更も困難になるため、適度な余裕を持たせた長さを選ぶのがおすすめです。

理想的には、必要な距離に50cm程度の余裕を持たせた長さの同軸ケーブルを選びましょう。これにより、信号劣化を最小限に抑えながら、配線の自由度も確保できます。

接続する機器との相性チェック

同軸ケーブルを選ぶ時、接続する機器との相性は非常に重要です。適合しないケーブルを使用すると、せっかくの高性能機器の性能を十分に引き出せなくなってしまいます。

まず確認すべきは、機器側の入出力端子のタイプです。テレビやレコーダーにはF型端子が多いですが、業務用機器ではBNC端子、無線機器にはSMA端子など、様々な形状があります。端子形状が異なるケーブルを選んでしまうと、そもそも接続ができないため、購入前に必ず確認しましょう。

次に重要なのがインピーダンス値の一致です。家庭用テレビ関連機器は75Ω、計測機器や無線機器では50Ωが標準です。この値が機器とケーブルで一致していないと、信号の反射が発生し、映像の乱れや通信エラーの原因となります。製品パッケージやマニュアルで必ずインピーダンス値を確認してください。

また、扱う周波数帯域によっても最適なケーブルは異なります。4K・8K放送に対応したテレビなら、より高周波に対応した高品質なケーブル（S-5C-FB以上）を選ぶとよいでしょう。古い規格のケーブルを使うと、せっかくの高画質映像が活かせない場合があります。

さらに、デジタル機器と接続する場合は電磁ノイズ対策も重要です。二重・三重シールド構造のケーブルを選ぶことで、外部からのノイズ干渉を防ぎ、安定した信号伝送が可能になります。特に他の電子機器が多い環境では、この点に注意が必要です。

コネクタ部分の品質も見逃せないポイントです。安価なケーブルはコネクタ部分の作りが粗雑なものもあり、接触不良の原因となることがあります。金メッキ処理されたコネクタは接触抵抗が少なく、経年劣化にも強いため、長期使用を考えるなら検討する価値があるでしょう。

同軸ケーブルの種類

同軸ケーブルは用途や特性によって多様な種類が存在します。JIS規格とMIL規格という二つの主要な規格があり、それぞれ国内利用と軍事用として異なる特性を持っています。また、柔軟性の異なるセミフレキシブルタイプとセミリジッドタイプ、高出力信号の伝送に適した銅コルゲートケーブル、正確な計測が求められる高周波測定用ケーブル、さらに小型機器向けの細線まで、幅広いバリエーションがあります。

これらの同軸ケーブルは使用環境や目的によって適切に選び分ける必要があります。例えば、移動させる機会の多い機器には柔軟性のあるタイプが向いていますし、精密な測定には専用の高周波測定用ケーブルが不可欠です。各種類の詳細を理解することで、用途に最適な同軸ケーブルを選択できるようになりましょう。

JIS規格

日本の同軸ケーブルの標準として広く認知されているJIS規格は、品質と性能の一貫性を保証する重要な基準です。JIS C 3501やJIS C 3502といった規格番号で管理されており、国内で使用される同軸ケーブルの性能特性や物理的仕様を明確に定めています。

JIS規格の同軸ケーブルは、その用途や特性によって「S」や「3C」「5C」などの識別記号と、材質や構造を示す「FB」「FV」などの補助記号を組み合わせて表記されます。例えば、一般的な家庭用テレビアンテナ配線で使われる「S-4C-FB」は、標準タイプの4Cサイズで、FBは発泡ポリエチレン絶縁体と編組シールドを意味しています。

JIS規格同軸ケーブルの主な種類は以下のとおりです。

• S-1.5C-FB：細い配線用で機器内部や狭い場所での配線に適しています
• S-3C-FB：一般的な配線用で十分な性能と扱いやすさを兼ね備えています
• S-4C-FB：標準的な家庭用テレビアンテナ配線に広く使われています
• S-5C-FB：長距離配線や4K・8K放送の視聴に適した高品質タイプです

JIS規格のケーブルを選ぶメリットは、国内の機器との互換性が高く、安定した品質が期待できる点にあります。特に地デジやBS/CS放送の受信には、これらの規格に準拠したケーブルを使用することで、安定した受信環境を構築できるでしょう。

電子機器や通信システムを導入する際は、必ずJIS規格に適合した同軸ケーブルを選ぶことをおすすめします。特に業務用途では、安価な非対応品による思わぬトラブルを避けるためにも、規格適合製品の使用が不可欠といえるでしょう。

MIL規格

MIL規格の同軸ケーブルは、米国軍用規格（Military Specification）に準拠した高品質な伝送線路です。一般的なJIS規格のケーブルよりも厳しい品質基準と環境試験をクリアしており、極めて高い信頼性と耐久性を備えています。このため、過酷な環境での使用や、高い安定性が求められる産業用途において優れた選択肢となるでしょう。

MIL規格の同軸ケーブルには「RG」（Radio Guide）という識別記号が付けられ、その後に番号が続きます。例えばRG-58/UやRG-213/Uなどが代表的です。これらは用途や特性に応じて細かく分類されており、インピーダンスや耐電圧性能、周波数特性などが明確に規定されています。一般的なものとしては、50Ωタイプのケーブルが無線通信機器や計測器に、75Ωタイプが映像伝送に適しています。

MIL規格ケーブルの主な特徴として、耐熱性・耐寒性に優れていることが挙げられます。-55℃から+125℃までの広い温度範囲で安定した性能を発揮するものもあり、極端な気象条件下でも問題なく使用できます。また、耐油性や耐薬品性にも優れているため、工場内や化学プラントなどの特殊環境でも安心して使えるでしょう。

さらに、電磁シールド性能が非常に高いのもMIL規格ケーブルの特長です。強力な外部ノイズがある環境でも信号の品質を保持し、クリティカルな通信や計測を確実に行うことができます。航空宇宙分野や防衛システム、医療機器など、信号の完全性が特に重要な用途で重宝されているのはこのためです。

ただし、高い性能と引き換えに、MIL規格ケーブルはJIS規格品に比べて高価格になる傾向があります。そのため、一般家庭でのテレビ視聴などの用途では費用対効果が低いかもしれません。用途と環境を十分に考慮した上で、適切に選択することが大切です。

セミフレキシブル

セミフレキシブルタイプの同軸ケーブルは、柔軟性と剛性のバランスが絶妙な中間的特性を持つケーブルです。その名前の通り「半柔軟」な特性により、一度配線した形状をある程度維持しながらも、必要に応じて配線ルートを変更できる利便性を兼ね備えています。高周波信号の伝送損失が少なく、電気的特性の安定性に優れているため、精密な測定機器や通信機器の接続に最適といえるでしょう。

セミフレキシブルケーブルの構造的な特徴は、外部導体に銅やアルミニウムなどの金属チューブを使用している点にあります。この金属チューブが高い遮蔽効果を生み出し、外部からのノイズ干渉を効果的に防いでくれます。また内部の誘電体には通常、テフロン（PTFE）が用いられており、優れた電気絶縁性と耐熱性を確保しているのです。

このタイプの同軸ケーブルは、以下のような特徴的な用途で活躍しています。

• 高周波測定システムの接続配線
• 基地局や衛星通信などの送受信機器の内部配線
• レーダーシステムの信号伝送
• 医療用画像診断装置の信号ケーブル

セミフレキシブルケーブルは柔軟なケーブルと比べて曲げ半径が大きくなるため、狭いスペースでの急な曲がりには不向きです。また、何度も繰り返し曲げると金属疲労を起こし、性能劣化や断線につながる可能性があります。設置後はなるべく固定して使用することをお勧めします。

選択の際には用途に合わせた直径とインピーダンス値を確認し、接続するコネクタとの互換性もチェックしておくと安心です。信頼性の高い通信環境を構築したい場合、セミフレキシブル同軸ケーブルは優れた選択肢となるでしょう。

セミリジッド

セミリジッド同軸ケーブルは、その名前が示すとおり「半硬質」の特性を持つケーブルで、一度曲げた形状をしっかりと保持できる優れた特徴があります。外部導体に銅やアルミニウムなどの金属パイプを使用しており、この構造が極めて高い遮蔽性能と機械的安定性を実現しています。通常のフレキシブルケーブルでは達成できない優れた電気特性と信頼性を持つため、高精度の測定機器や高周波回路に最適です。

セミリジッドケーブルを選ぶ最大の理由は、その卓越した電気特性にあります。金属パイプによる外部導体は、ほぼ完璧な電磁シールドを提供し、外部からのノイズ侵入や内部信号の漏洩を最小限に抑えます。また、この構造によって周波数特性の安定性も向上し、マイクロ波帯域での低損失伝送が可能になります。

形状を保持する特性も大きな利点です。一度配線すると曲げた形状がそのまま維持されるため、振動や温度変化による配線のズレが起こりにくく、長期間にわたって安定した性能を発揮します。航空宇宙分野や軍事用途など、過酷な環境でも安定した通信品質が求められる場面で重宝されています。

ただし、セミリジッドケーブルには注意点もあります。硬質であるため取り回しが難しく、配線設計の段階で経路をしっかり計画しておく必要があります。また、過度に急な曲げや繰り返しの曲げ伸ばしは避けるべきでしょう。さらに、一般的なフレキシブルケーブルに比べて高価格なため、コスト面での検討も必要です。

セミリジッドケーブルは特殊用途向けですが、高周波回路の設計や精密な測定システムにおいては、その性能の高さから選択する価値が十分にあります。正確で安定した信号伝送が求められる場面では、セミリジッド同軸ケーブルが最適な選択肢となるでしょう。

銅コルゲートケーブル

銅コルゲートケーブルは、高出力信号の長距離伝送に優れた特殊な同軸ケーブルです。通常の同軸ケーブルと異なり、外部導体に波状（コルゲート状）の銅管を使用していることが最大の特徴となっています。この波状構造により、曲げやすさと機械的強度を両立させた優れた性能を発揮します。

銅コルゲートケーブルを選ぶ最大のメリットは、低損失で大電力の高周波信号を伝送できる点にあります。放送局の送信設備や携帯電話基地局のアンテナフィーダーなど、大電力を扱う通信インフラで広く使用されています。一般的な同軸ケーブルでは対応できない数キロワット級の高出力信号も安全に伝送可能です。

構造面では、波状の銅管が優れた耐久性をもたらします。この独特の形状により、温度変化による伸縮を吸収できるため、屋外設置での信頼性が高いのも特長です。また、波状構造は表面積を増やし放熱性も向上させるため、大電力伝送時の発熱問題も軽減されます。

銅コルゲートケーブルの主な用途としては、以下のようなものが挙げられます。

• テレビ・ラジオの放送送信設備
• 携帯電話基地局のアンテナ給電線
• レーダーシステムの高出力伝送路
• 高周波誘導加熱装置の電力供給

ただし、通常の同軸ケーブルに比べて太く、重量もあるため、設置には専門的な知識と技術が必要になることがあります。また、専用のコネクタや接続工具も必要となるでしょう。価格も一般的な同軸ケーブルより高価なので、家庭内の一般的な配線には適していません。

銅コルゲートケーブルは、その特殊な性能から主に業務用・産業用途で活用されており、プロフェッショナルな通信システムや放送設備には欠かせない存在となっています。高出力・長距離の信号伝送が必要な特殊用途においては、最適な選択肢といえるでしょう。

高周波測定用ケーブル

高周波測定用ケーブルは、精密な電気測定において信号の忠実な伝送を実現するために特別に設計された同軸ケーブルです。一般的なケーブルでは許容できない微小な信号損失や位相変化も、測定結果に大きな影響を与えるため、高い精度と安定性が求められる測定環境には欠かせない存在です。

このタイプの同軸ケーブルの最大の特徴は、周波数特性の安定性と再現性にあります。通常のケーブルでは無視される微細な電気特性の変動も、高周波測定においては重大な誤差要因となるため、温度変化や屈曲による特性変化が最小限に抑えられるよう設計されています。特に位相安定性（フェーズスタビリティ）が高いため、ネットワークアナライザーやスペクトラムアナライザーなどの精密測定器との接続に最適です。

高周波測定用ケーブルは以下のような特徴を備えています。

• 優れた位相安定性：屈曲や振動による位相変化が極めて小さい
• 低い挿入損失：信号の減衰を最小限に抑えた設計
• 広帯域特性：DC~数十GHzまでの広い周波数帯域をカバー
• 高い遮蔽効果：外部ノイズの影響を受けにくい多層シールド構造

こうした高性能ケーブルは、半導体の特性評価や通信機器の開発、アンテナ測定など、正確な高周波特性の把握が必要な場面で活躍しています。例えば、5G通信機器の開発では、数十GHzにも及ぶ高周波信号の精密な測定が不可欠であり、このような専用ケーブルなしでは正確な評価ができないでしょう。

ただし、高周波測定用ケーブルは一般的な同軸ケーブルと比べて高価であり、適切な保管と取り扱いが必要です。過度な屈曲や物理的ストレスを避け、定期的な校正を行うことで、その高い性能を維持できるでしょう。精密な測定を必要とする研究開発や品質管理の現場では、この特殊な同軸ケーブルが測定の確かさを支える重要な要素となっています。

細線

細線同軸ケーブルは、その名の通り芯線や全体の直径が標準的なケーブルよりも細いタイプの同軸ケーブルです。一般的に1.5C-2Vや1.3C-2Vなどと表記され、外径が3mm前後と非常にコンパクトなサイズになっています。取り回しの良さと配線スペースの節約を重視する場合に最適な選択肢といえるでしょう。

細線同軸ケーブルの最大の利点は、その柔軟性と軽量性にあります。標準的な同軸ケーブルが硬くて扱いづらいと感じる場面でも、細線タイプなら複雑な経路への配線や狭いスペースへの設置が容易です。モバイル機器や小型電子機器の内部配線、可動部分のある機器の接続など、ケーブルの動きやすさが求められる用途に特に適しています。

使用シーンとしては、以下のような場面が考えられます。

• 携帯型測定器やモバイル通信機器の接続
• デジタルカメラやビデオカメラの内部配線
• 医療用小型機器の信号伝送
• ウェアラブルデバイスの配線

ただし、細線であるがゆえの制約もあります。通常の同軸ケーブルに比べて信号減衰が大きく、長距離伝送には不向きです。特に高周波信号を扱う場合、5m以上の長さになると信号品質に影響が出る可能性があるため注意が必要です。また、芯線が細いため物理的な強度も低く、引っ張りや踏みつけなどの外力に弱い傾向があります。

そのため細線同軸ケーブルを選ぶ際は、伝送距離や信号周波数、使用環境を十分に考慮することが大切です。短距離接続や機器内部配線など、その特性を活かせる用途に限定して使用すれば、非常に便利で効果的なケーブルとなるでしょう。

同軸ケーブルのメンテナンスと寿命

同軸ケーブルは長期間使用していると、やがて性能が低下してきます。ケーブルの被覆が硬化したり、金属部分が酸化したりすると、信号の伝送品質に影響が出る可能性があるでしょう。特に屋外に設置されたケーブルは紫外線や雨風にさらされるため、屋内設置のものより早く劣化することがあります。

適切なメンテナンスと定期的な点検を行うことで、同軸ケーブルの寿命を延ばすことができます。画質の乱れやインターネット接続の不安定さが続く場合は、ケーブルの交換時期かもしれません。また、ケーブルの外観に亀裂や変色が見られたら、安全のためにも新しいものと交換してみてください。

経年劣化のサインと交換時期

同軸ケーブルは優れた信号伝送性能を持っていますが、経年劣化は避けられません。一般的な同軸ケーブルの寿命は使用環境にもよりますが、屋内使用で約8~10年、屋外では5~7年程度と考えておくと良いでしょう。劣化したケーブルをそのまま使い続けると、映像品質の低下やインターネット接続の不安定化を招くため、早めの対応が重要です。

同軸ケーブルの劣化は、いくつかの明確なサインとして現れます。まず視聴中の画面にノイズやちらつきが増えたり、特定のチャンネルだけ受信状態が悪くなったりすることがあります。また、インターネット接続が突然切れる、通信速度が極端に遅くなるといった症状も同軸ケーブルの劣化が原因かもしれません。物理的な劣化サインとしては、ケーブル被覆の硬化やひび割れ、変色、コネクタ部分の錆びや緩みなどが挙げられるでしょう。

劣化の具体例として、雨の日だけテレビの映りが悪くなる場合は、ケーブルの被覆に微細な亀裂が生じて湿気が入り込んでいる可能性があります。また、ケーブルを動かすと映像や通信が安定したり不安定になったりする場合は、内部の断線や接触不良が疑われます。さらに、コネクタ部分が触ると熱く感じる場合は、電気的な抵抗が増大しており危険な状態かもしれないので、すぐに交換を検討してみてください。

同軸ケーブルの交換時期は、このような劣化サインが現れたらすぐに検討すべきです。特に設置から5年以上経過しているケーブルで問題が発生した場合は、修理よりも交換を優先することをお勧めします。高画質・高速通信を維持するためにも、定期的な点検と適切なタイミングでの交換が大切ですよ。

延長や分配器使用時の注意点

同軸ケーブルを延長したり分配器を使用したりする場合、適切な知識がないと信号劣化の原因となります。延長時には信号減衰を考慮してケーブルの品質と長さの両方に注意が必要です。高品質な同軸ケーブルを選んでも、過度に長い距離で使用すると信号は必ず弱まっていきます。

延長する時は、つなぎ目を最小限にすることが重要です。つなぎ目が増えるほど信号のロスも大きくなるため、できるだけ一本の長いケーブルを使うようにしましょう。やむを得ず接続する場合は、高品質な中継コネクタを使用し、接続部分をしっかりと締めて緩みがないことを確認してください。

分配器使用時の最大の注意点は、分配による信号減衰です。一般的な2分配器でも約3.5dB程度の減衰が発生します。これは信号強度が半分以下になることを意味しています。4分配では7dB、8分配では10dB以上の減衰が生じるため、元の信号が十分に強くない環境では著しい画質低下を招くでしょう。

分配器を使用する場合は、増幅器（ブースター）の併用を検討することが望ましいです。特に複数のテレビに分配する場合や、弱電界地域では必須といえます。しかし、むやみに強力なブースターを使うと、逆に信号が歪んでしまうこともあるので注意が必要です。

また、分配器の種類も重要なポイントです。テレビとインターネットの混合分波には専用の「分波器」を使用し、テレビ信号だけを複数に分ける場合は「分配器」を選びましょう。両者を混同すると、映像や通信に深刻な問題が生じることがあります。

接続においては、防水対策も忘れてはいけません。屋外での延長や分配を行う場合、接続部分に湿気が入ると信号劣化の原因になります。防水テープで丁寧に保護するか、防水型のコネクタや分配器を選ぶことをお勧めします。

よくある質問

同軸ケーブルについて、多くの方から寄せられる疑問にお答えします。まず、最も多い質問は「同軸ケーブルとHDMIケーブルの違いは何ですか？」というものです。同軸ケーブルは主にアンテナからの信号伝送に使われ、一方のHDMIはデジタル映像・音声信号を高品質で伝送するために設計されています。用途が異なるため、互換性はありません。

「同軸ケーブルを自分でカットして長さ調整できますか？」というご質問もよくいただきます。技術的には可能ですが、専用工具が必要で、素人の方が行うと信号劣化の原因になることがあります。長さ調整が必要な場合は、最初から適切な長さのものを購入することをおすすめします。

また「古い同軸ケーブルを使い続けても問題ないか」という疑問も多いようです。同軸ケーブルは経年劣化しますので、10年以上使用しているものは、映像の乱れやノイズの原因になっていることが考えられます。特にデジタル放送では症状が顕著に現れやすいでしょう。

「テレビ端子が複数あるけど、どこに接続すべき？」という質問には、通常はアンテナ入力（「RF in」や「Antenna in」と表記）に接続します。複数ある場合は、取扱説明書を確認するか、テレビメーカーのサポートに問い合わせるとよいでしょう。

ケーブルの曲げすぎは故障の原因になります。同軸ケーブルは内部構造が複雑なため、過度に曲げると断線や信号劣化につながります。設置の際は、急な角度で曲げないよう注意しましょう。

まとめ

同軸ケーブルについて学んだ知識は、日常生活でのテレビ視聴やインターネット接続の質を大きく向上させるために役立ちます。本記事を通して、同軸ケーブルが単なる配線ではなく、信号の品質を守る重要な役割を持つことが理解できたのではないでしょうか。

同軸ケーブルの基本構造は、中心導体を絶縁体で囲み、その外側を編組シールドと外被で保護するという特徴的な作りになっています。この構造があるからこそ、外部からのノイズを遮断し、クリアな信号伝送が可能となっているのです。

用途に応じた同軸ケーブルの選び方も重要なポイントです。テレビ視聴用、インターネット接続用、高周波測定用など、それぞれの目的に適した同軸ケーブルを選ぶことで、性能を最大限に引き出すことができます。また、ケーブルの長さと信号劣化の関係を理解しておくと、不必要に長いケーブルを避け、最適な環境を整えられますね。

JIS規格やMIL規格など、様々な基準で分類される同軸ケーブルの種類を知ることで、特殊な用途にも対応できる知識が身につきました。セミフレキシブルやセミリジッド、銅コルゲートケーブルなど、専門的な同軸ケーブルの特性を理解することは、より高度な機器を扱う際に役立つでしょう。

同軸ケーブルのメンテナンスについても見逃せません。経年劣化のサインを見逃さず、適切なタイミングでの交換を心がけることが大切です。また、延長や分配器を使用する際の注意点を押さえておくと、トラブルを未然に防ぐことができます。

この記事で得た知識をもとに、次回テレビやインターネット機器をセットアップする際は、より自信を持って同軸ケーブルを選び、接続できるようになるはずです。クリアな映像や安定した通信環境は、適切な同軸ケーブルの選択から始まります。快適なメディア環境を自分の手で作り上げてみてください。
