S-7C-FB 黒 切断対応品

衛星放送受信用同軸ケーブル JIS C 3502 規格品

製品カタログ・仕様

製品特長

JIS C 3502準拠品から、今まで以上の低損失を実現する高発泡プラスチック絶縁を採用したモデルまで幅広く取り扱っております。
スーパーノイズレスタイプはアルミテープと絶縁体との密着により耐ノイズを向上致しました。
PVCシースは非鉛タイプを採用しており、ECOモデルはハロゲン物質を含まない環境に優しい材料を使用しております。
RoHS対応品。

用途

・テレビ受信用機器 及び 関連機器
・衛星通信、双方向CATV
・BSコンバーターとBSチューナーの接続
・ビル共聴用などのシステム
同軸ケーブル|S-5C-FB|電設資材|蛙屋

注意事項

共通画像を使用しています。

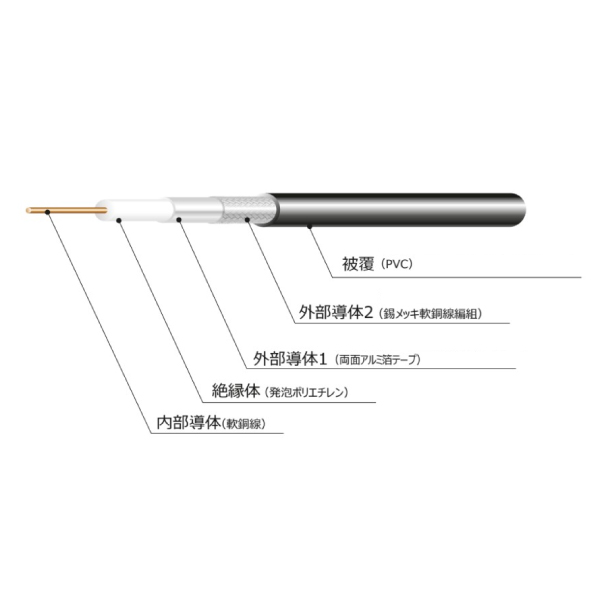

製品構造

品名 内部導体構成本/mm 絶縁体外径mm 外部導体テープ材質 外部導体編組構成mm/持数/打数 仕上外径mm 概算質量kg/km 4K8KJIS
S-5C-FB1/1.055.0両面アルミ0.14/4/247.7±0.563
S-7C-FB1/1.57.3両面アルミ0.18/5/2410.2±0.5100

電気特性

品名 特性インピーダンスΩ 静電容量
1kHznF/km
導体抵抗
20℃Ω/km
耐電圧ACV/min. 絶縁抵抗MΩkm 標準/最大減衰量20℃dB/km/dB/km以下
10MHz 90MHz 220MHz 470MHz 710MHz 1489MHz 2071MHz 2681MHz 3224MHz
S-5C-FB75±355±321.1以下10001000以上21.7/25.058.8/67.695.0/109145/167183/210284/327347/399408/469459/528
S-7C-FB75±355±310.4以下10001000以上15.2/17.541.7/48.068.0/78.2105/121133/153210/242259/298306/352346/398
S-7C-FB 黒 切断対応品
在庫:400 m
¥204/m(税込)

¥185/m(税抜)

m×
小計:¥-(税込)
¥-(税抜)
※切断条長10m未満の場合、切断費として別途1,100円/本(税込) 発生いたします。
