セルボックス T100

解体可能型レジン分岐ボックス。
ワンタッチコネクター・プラグインシール分岐ボックス・解体可能レジンがキット化。

製品カタログ・仕様

製品特長

  • 分岐ボックスとレジン、注入ノズル、ワンタッチコネクターがキット化
  • 高い絶縁防水防湿性能を長期間維持
  • 3サイズのボックスでマルチな接続対応
  • 注入ノズルにより垂直方向からのレジン注入が容易に作業可能
  • シリコンやイソシアネートを含まず、環境に優しくハロゲンフリー、エコ対応
  • 半透明レジンで接続部の目視が可能
  • 付属のWAGOのワンタッチコネクターは、圧着工具不要で接続可能
  • 短時間で高い性能の接続を実現
  • 柔軟なノックアウト部はケーブルを直接差込みシールします
  • 防水用途のケーブルグランドは削減可能
    (※ケーブルの固定等は別途必要になります)

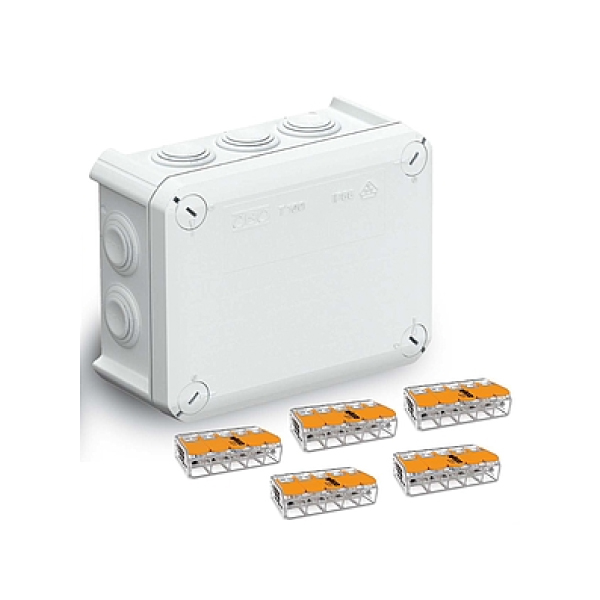

  • 部品構成(1キット分)

    • ボックス(グレー)×1
    • ワンタッチコネクター×5
    • レジンパック×1
    • レジン注入ノズル×1
    • サンドペーパー×1
    • 日本語作業手順書
    セルボックス|CELLPACK  |電線|ケーブル|電材品| 蛙屋
    型番 コネクタ CGレジン
    T40 WFR-3/5個275ml
    T60 WFR-3L/5個420ml
    T100 WFR-5L/5個730ml

    ボックス詳細

    型番 外寸mm 内寸mm ノック数 重量g
    T40 90*90*5277*77*46767
    T60 114*114*58100*100*487123
    T100 150*116*67136*102*5710162
    セルボックス|CELLPACK|電線|ケーブル|電材品| 蛙屋
    • 材質:熱可塑性ポリプロピレン
    • 色:グレー
    • 難燃性DIN EN60695規格 試験温度650℃
    • 耐衝撃性 DIN EN50102規格 IK07(40cm高さ、500g衝撃に耐える)
    • ノックアウト部はEVA樹脂を採用
    • 最大外径20mm適用
    • ケーブルの貫通とシールを同時に可能とします
    • EN60695規格はJIS‐60695 耐火試験に準拠
    • EN50102規格は国際標準の電子機器筐体に対する外部からの耐衝撃保護に関する等級

    付属品WAGOワンタッチコネクター詳細

    コネクター品番 導体種類 適用サイズ
    WFR-3(T40付属品)VVなど1.6・2.0mm
    IVなど~3.5mm2
    IEC0.5~2mm
    0.14~4mm2
    最大適用4.0mm
    WFR-3L(T60付属品)
    WFR-5L(T100)付属品)
    VVなど1.6・2.6mm
    IVなど~5.5mm2
    IEC0.8~2.6mm
    0.5~6mm2
    最大適用5.3mm

    ※接続電線及び定格電圧・電流は適合する範囲で接続を行ってください

    ※WAGO(R)はWAGO Verwaltungsgesellschaft mbH 社の商標登録です。掲載画像等はCellpack社提供素材を使用しています。
