基本情報
| 品番 | LVDS-WS #30X20P |
|---|---|
| メーカー | インターワイヤード |
| 商品名 | LVDS-WS 30AWG X 20P UL20276【10m毎切断対応】 |
| 入り数 | 1 |
| 単位 | m |
| 税区分 | ※10%対象 |
| 商品コード | 0170000007 |
LVDS-WS 30AWG X 20P UL20276【10m毎切断対応】
製品特長
LVDS(Low Voltage Differenctial Signaling) 差動伝送方式のひとつとして 使われており、液晶パネル（LCD）の画像データ伝送に広く使われています。
LVDS-WSケーブルは安価で高品質なLVDS信号用ケーブルです。
差動インピーダンス100Ωで、パソコン、ディジタル家電、装置組込み ディスプレー、計測機器、医療機器、プリンター、公共インフラ装置など、 広く採用いただいております。
メーカー
インターワイヤード社は、東京都品川区に本社を置く、電線・ケーブル・ヒーター線の製造・加工・販売を行なう1919年創業のメーカーです。
工場は岩手胆沢工場（電線・ケーブル・ヒーター線・ロードヒーター製造）桐生工場（ヒーター線加工・ワイヤーハーネス）の2拠点あります。
UL登録工場でもあり、実績と信頼のあるメーカーでございます。
インターワイヤード社のHPはこちら
構造・性能表
| サイズ | 30AWG | 備考 | |
|---|---|---|---|
| 線心数 | 20P | ||
| 導体 | 計算断面積 mm2 | 0.05 | スズメッキ軟銅線 |
| 構成 本/mm | 7/0.1 | ||
| 外径 mm | 0.3 | ||
| 絶縁体 | 厚さ mm | 0.125 | PE（UL1589） 色別：表1参照 |
| 外径 mm | 0.55 | ||
| 対より | 外径 mm | 1.1 | |
| 線心より | 外径 mm | 4.9 | |
| 遮蔽テープ | 厚さ mm | 1枚重ね巻き | アルミ/マイラテープ |
| 編組シールド | 厚さ mm | 0.3 | スズメッキ軟銅線 編組 |
| 外径 mm | 5.0 | ||
| シース | 厚さ mm | 0.85 | PVC（鉛フリー）色：黒 |
| 仕上がり外径 | 7.3（7.3以下） | ||
| 導体抵抗 Ω/km, 20℃ | 372以下 | ||
| 絶縁抵抗 MΩ・km, 20℃ | 1000以上 | ||
| 耐電圧 Vac X 1分 | 500 | ||
| インピーダンス（TDR） | 約100Ω | ||

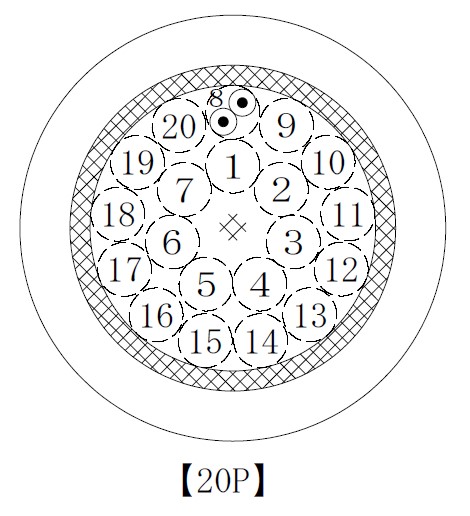

表1
| 対No. | 第1芯 | 第2芯 |
|---|---|---|
| 1 | 青 | 白 |
| 2 | 黄 | 白 |
| 3 | 緑 | 白 |
| 4 | 赤 | 白 |
| 5 | 紫 | 白 |
| 6 | 青 | 茶 |
| 7 | 黄 | 茶 |
| 8 | 緑 | 茶 |
| 9 | 赤 | 茶 |
| 10 | 紫 | 茶 |
| 11 | 青 | 黒 |
| 12 | 黄 | 黒 |
| 13 | 緑 | 黒 |
| 14 | 赤 | 黒 |
| 15 | 紫 | 黒 |
| 16 | 青 | 灰 |
| 17 | 黄 | 灰 |
| 18 | 緑 | 灰 |
| 19 | 赤 | 灰 |
| 20 | 紫 | 灰 |
LVDS-WS 30AWG X 20P UL20276【10m毎切断対応】
在庫：必要数量を記載の上お問合せ下さい
¥2,850/m（税抜）
￥3,135/m（税込）
m×
本
切断可能条長は10m～100mです
小計：￥-（税抜）
￥-（税込）
ミライちゃんのおすすめ
最近見た商品
最近見た商品がありません。
履歴を残す場合は、"履歴を残す"をクリックしてください。
0170000007
1420
表示モード: スマートフォン | PC
LVDS-WS UL20276(定格：30V,60℃)
試作品に最適な10m単位での販売です。
UL登録工場からの直接出荷にて安心してご使用いただけます。
量産をご検討の方は商談可能ですので、お問合せ下さい。
