LVDS-WS 28AWG X 13P+1C 10m単位切断品

LVDS-WS UL20276(定格:30V,60℃)
試作品に最適な10m単位での販売です。
UL登録工場からの直接出荷にて安心してご使用いただけます。
量産をご検討の方は商談可能ですので、お問合せ下さい。

製品特長

LVDS(Low Voltage Differenctial Signaling) 差動伝送方式のひとつとして 使われており、液晶パネル(LCD)の画像データ伝送に広く使われています。
LVDS-WSケーブルは安価で高品質なLVDS信号用ケーブルです。
差動インピーダンス100Ωで、パソコン、ディジタル家電、装置組込み ディスプレー、計測機器、医療機器、プリンター、公共インフラ装置など、 広く採用いただいております。

メーカー

インターワイヤード社は、東京都品川区に本社を置く、電線・ケーブル・ヒーター線の製造・加工・販売を行なう1919年創業のメーカーです。
工場は岩手胆沢工場(電線・ケーブル・ヒーター線・ロードヒーター製造)桐生工場(ヒーター線加工・ワイヤーハーネス)の2拠点あります。
UL登録工場でもあり、実績と信頼のあるメーカーでございます。
インターワイヤード社のHPはこちら

構造・性能表

サイズ 28AWG 備考
線心数 13P+1C
導体 計算断面積 mm2 0.088 スズメッキ軟銅線
構成 本/mm 7/0.127
外径 mm 0.38
絶縁体 厚さ mm 0.15 PE(UL1589)
色別:表1参照
外径 mm 0.68
対より 外径 mm 1.36
線心より 外径 mm 5.1
遮蔽テープ 厚さ mm 0.025 アルミ/マイラテープ
外径 mm 5.2
編組シールド 厚さ mm 0.3 スズメッキ軟銅線
編組
外径 mm 5.8
シース 厚さ mm 0.6 PVC(鉛フリー)色:黒
仕上がり外径 7.0(7.2以下)
導体抵抗 Ω/km, 20℃ 230以下
絶縁抵抗 MΩ・km, 20℃ 1000以上
耐電圧 Vac X 1分 500
インピーダンス(TDR) 約100Ω

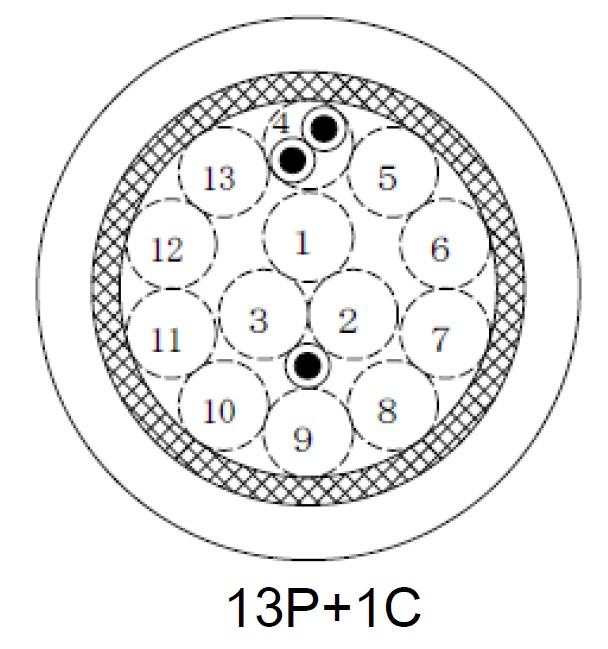

表1

対No. 第1芯 第2芯
1
2
3
4
5
6
7
8
9
10
11
12
13
1C
LVDS-WS 28AWG X 13P+1C 10m単位切断品
在庫:必要数量を記載の上お問合せ下さい
¥2,290/m(税抜)

¥2,519/m(税込)

m×

切断可能条長は10m~100mです

小計:¥-(税抜)
¥-(税込)
※この商品は”10m”単位での販売となります。
※切断条長10m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
(お見積りもこちら)
