基本情報

品番	LVDS-WS #30X10P
メーカー	インターワイヤード
商品名	LVDS-WS 30AWG X 10P 10m単位切断品
入り数	1
単位	m
税区分	※10%対象
商品コード	0170000005

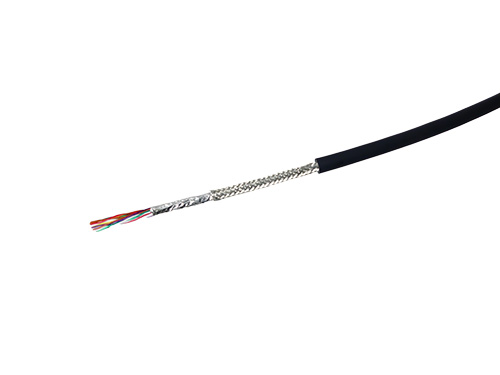

LVDS-WS 30AWG X 10P 10m単位切断品

LVDS-WS UL20276(定格：30V,60℃)
試作品に最適な10m単位での販売です。
UL登録工場からの直接出荷にて安心してご使用いただけます。
量産をご検討の方は商談可能ですので、お問合せ下さい。

製品特長

LVDS(Low Voltage Differenctial Signaling)　差動伝送方式のひとつとして使われており、液晶パネル（LCD）の画像データ伝送に広く使われています。
LVDS-WSケーブルは安価で高品質なLVDS信号用ケーブルです。
差動インピーダンス100Ωで、パソコン、ディジタル家電、装置組込みディスプレー、計測機器、医療機器、プリンター、公共インフラ装置など、広く採用いただいております。

メーカー

インターワイヤード社は、東京都品川区に本社を置く、電線・ケーブル・ヒーター線の製造・加工・販売を行なう1919年創業のメーカーです。
工場は岩手胆沢工場（電線・ケーブル・ヒーター線・ロードヒーター製造）桐生工場（ヒーター線加工・ワイヤーハーネス）の2拠点あります。
UL登録工場でもあり、実績と信頼のあるメーカーでございます。
インターワイヤード社のHPはこちら

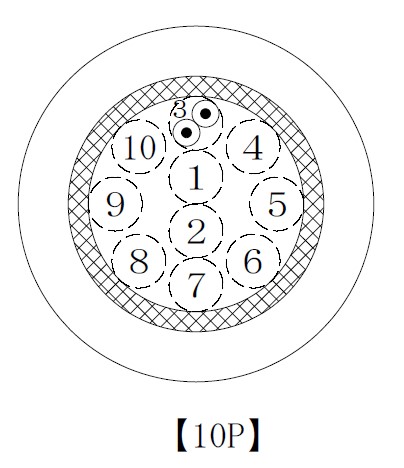

構造・性能表

サイズ		30AWG	備考
線心数		10P	備考
導体	計算断面積 mm2	0.05	スズメッキ軟銅線
	構成本/mm	7/0.1
	外径 mm	0.3
絶縁体	厚さ mm	0.125	PE（UL1589）色別：表1参照
絶縁体	外径 mm	0.55	PE（UL1589）色別：表1参照
対より	外径 mm	1.1
線心より	外径 mm	3.7
遮蔽テープ	厚さ mm	1枚重ね巻き	アルミ/マイラテープ
編組シールド	厚さ mm	0.3	スズメッキ軟銅線編組
編組シールド	外径 mm	3.8	スズメッキ軟銅線編組
シース	厚さ mm	0.85	PVC（鉛フリー）色：黒
仕上がり外径		6.1（6.3以下）
導体抵抗　Ω/km, 20℃		372以下
絶縁抵抗　MΩ・km, 20℃		1000以上
耐電圧　Vac X 1分		500
インピーダンス（TDR）		約100Ω
