ウルトラパッド UP-200

ゴムパッド内部にスプリングを内蔵した高性能な防振パッドです。
1シート(4ブロック)の販売となります。

製品カタログ・仕様

製品特長

  • 高周波数の振動を絶縁します。
  • スプリングを使用していますが、ゴムで被覆しているため、固体伝搬音の原因になる高い周波数の振動の絶縁に効果があります。


  • 屋外使用でも耐久性に優れています。
  • スプリングは、全面を耐候性の高いゴム(EPDM)で覆っているため錆の心配はありません。


  • 設置機器の移動を考慮した設置ができます。
  • 設置機器の脚部と基礎をアンカーボルトで固定できます。


  • アタッチメントを使用することにより、均等荷重負荷の対応ができます。
  • 1ブロック当り4~8コのコイルスプリングを内蔵していますが、専用のアタッチメントを使用することにより、荷重を均一に懸けることができ、片当りによる特性のバラツキを防ぐことができます。


  • 取扱いが簡単です。
  • 出荷時は、1シート(4ブロック)となりますので、使用時は1ブロック毎に切り離して下さい。ハサミで簡単に切断してご使用いただけます。


注意事項

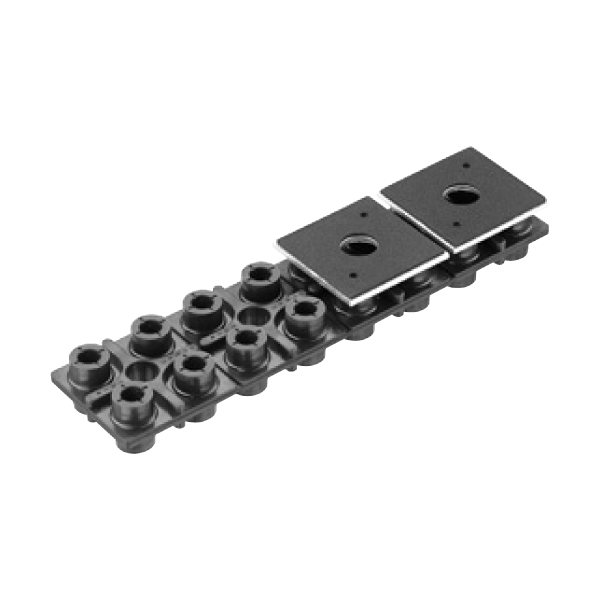

本製品はウルトラパッド(台座)のみの販売です。画像のアタッチメントとゴムブッシュは含まれません。

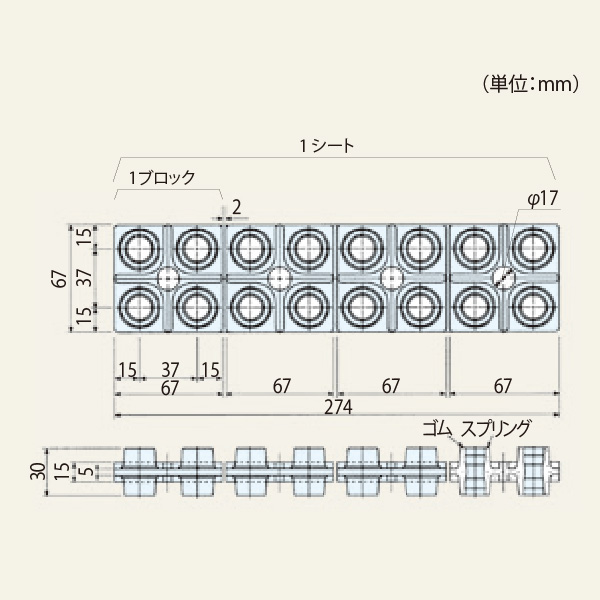

特性・寸法表

型式 ばね定数/1ブロック 推奨荷重範囲(N)/1ブロック 最大荷重時の固定振動数(Hz) 製品質量(kg)/1シート 寸法(mm)/1シート
静的ばね定数(N/mm) 動的ばね定数(N/mm)
UP-25 26.880.4~19610.10.14274x67x20H
UP-50 111141196~3929.50.20274x67x20H
UP-100 265304392~9818.80.45274x67x30H
UP-200 441553981~19608.40.55274x67x30H
