MC4コネクタとは？太陽光発電の標準コネクタの仕組み・選定の注意点を解説

太陽光発電システムで標準的に使われる「MC4コネクタ」。これはスイスのStaubli（ストーブリ、aは正しくはウムラウト付）社が開発したもので、2004年の販売開始以降、世界的な標準仕様となりました。

今では他メーカーからも同様の形状のコネクタが開発・販売されていますが、形が同じだからといって混ぜて使うと、接触不良により発熱・火災を招く恐れがあります。

本記事では、MC4コネクタの特徴や構造、施工方法、純正品と非純正品の違いなど、多岐にわたって解説します。記事を読み進めていただければ正しい選定ができるようになり、設計ミス・施工ミスを減らすことができます。

MC4コネクタとは

MC4コネクタとは、太陽光発電システムにおいて、ソーラーパネル同士やパネルとパワーコンディショナー・ケーブルを接続するために使われる標準的なコネクタです。

名称は「Multi-Contact 4mm」の略で、直径4mmの導体ピンを持つ単芯コネクタであることに由来します。

開発元はスイスのStaubli社

MC4コネクタを開発したのはスイスのStaubli（ストーブリ）社（旧Multi-Contact社）です。

「MC」という名称は、この旧社名であるMulti-Contactの頭文字から取られています。現在も同社が製造を続けており、世界中の太陽光発電設備で採用されています。

太陽光発電システムの標準コネクタになった理由

MC4コネクタが太陽光発電システムの標準コネクタになった理由は次の通りです。

1. 太陽光専用コネクタがほとんど存在しない時代（1996年）にMC3コネクタが登場
   MC3コネクタは防水性・施工性・信頼性が当時としては優れていた。

2. 欧州の太陽光市場拡大とともに主要モジュールメーカーがMC3コネクタを採用
   市場での採用実績が増え、MC3コネクタが事実上の標準となった。
   しかしロック機構がないことで危険性が指摘されるようになる。

3. 2004年にさらに高性能なMC4コネクタが発売される
   ロック機構が追加され、MC3からMC4に徐々に置き換え。

4. 2008年に米国NECがPV用コネクタへのロック機構を義務化
   これによりMC4コネクタの普及が決定づけられる。

MC3コネクタは2016年に生産終了。今では太陽光パネルにMC4コネクタ付きケーブルが付属しているのが一般的です。

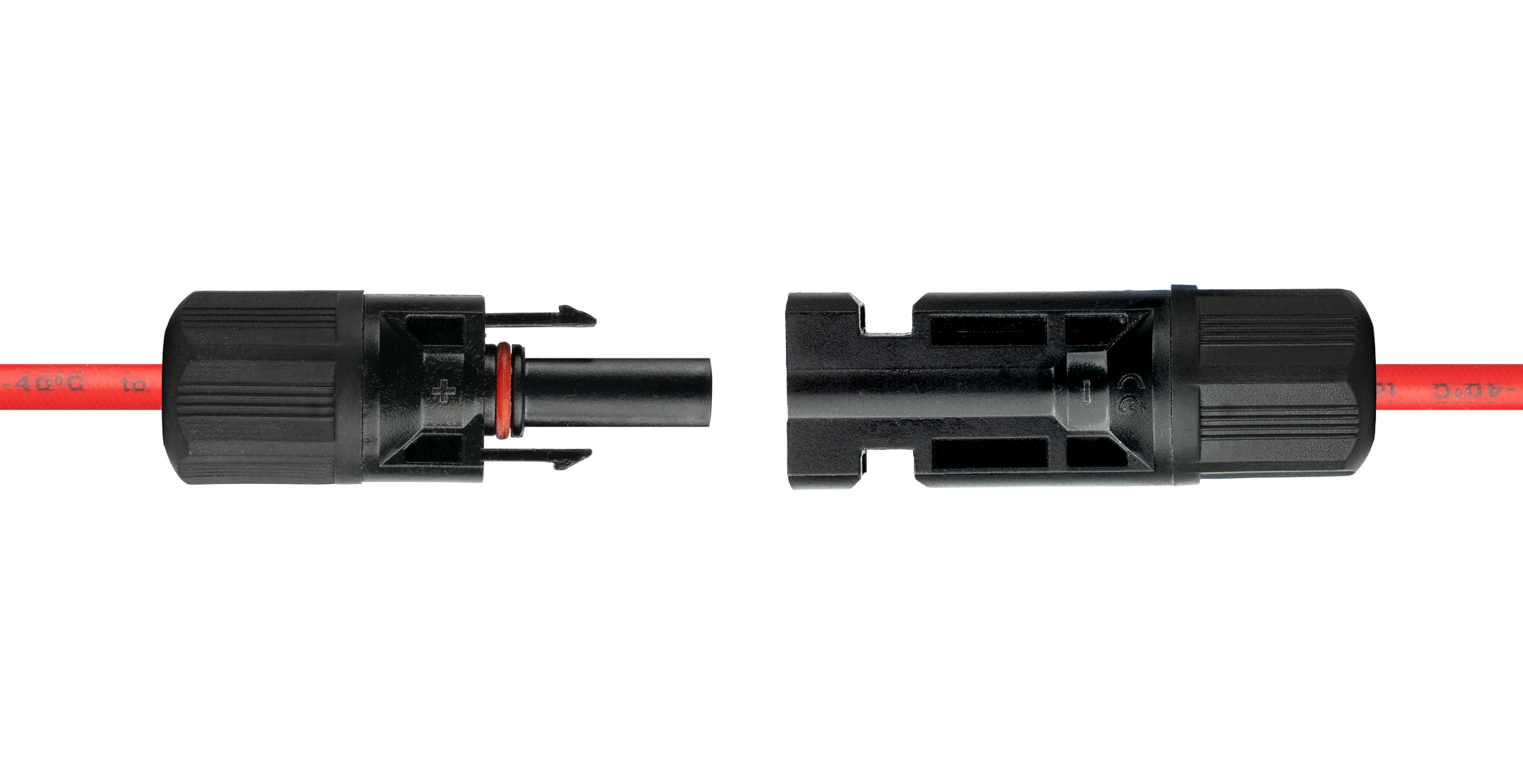

MC4コネクタの構造と仕組み

MC4コネクタは、オス（プラグ）とメス（ソケット）のペアで使用します。

主な構成部品は、電気的な接続を担う「コンタクトピン」、感電を防ぐ「絶縁ハウジング」、雨水の浸入を防ぐ「防水シーリングリング」の3つで、屋外での長期使用を前提に設計されています。

ロック機構

MC4コネクタの大きな特徴が、差し込むとカチッと固定されるロック機構です。

一度接続すると専用工具を使わなければ外れない設計になっており、強風や振動、作業中の引っ張りなどで抜けることを防ぎます。

太陽光発電は高電圧の直流が流れるため、通電中に接続が外れるとアーク（プラズマ放電）が発生する恐れがあります。ロック機構はそうした事故を防ぐ重要な仕組みとなっています。

MC4コネクタの防水性能と耐久性

太陽光発電設備は屋外で20年、30年と使われ続けます。MC4コネクタは、その過酷な環境に耐えるための性能を備えています。

防水・防塵性能

MC4コネクタは、IEC 60529という国際規格に基づく保護等級「IP65／IP68」に適合しています。IPに続く1桁目の数字が防塵性能、2桁目が防水性能を表し、数字が大きいほど保護性能が高くなります。

IP65は噴流水（あらゆる方向からの水の吹き付け）に対する耐性、IP68は水没に対する耐性を示します。

ここで注意したいのは、IP68がIP65を包含するわけではないという点です。両者は別の試験で評価されるため、両方の等級を取得することで、豪雨から粉塵まで幅広い環境への対応を示しています。

なお、IP65／IP68はオス・メスを嵌合した状態での等級です。

UV耐性・耐候性

太陽光発電設備は屋外で常に日光にさらされるため、ハウジングにはUV（紫外線）耐性と耐候性を備えた素材が使われています。

一般的な樹脂なら数年で劣化が進みやすいですが、MC4コネクタは発電システムの寿命に見合った耐久性を備えています。

使用温度範囲と定格

定格電圧・定格電流・使用温度範囲は、製品のシリーズやメーカーによって異なります。また、適合するケーブルの断面積や外径も製品ごとに定められています。

選定の際は必ずメーカーの仕様書（データシート）で確認し、実際の使用条件に対して余裕のあるものを選びましょう。

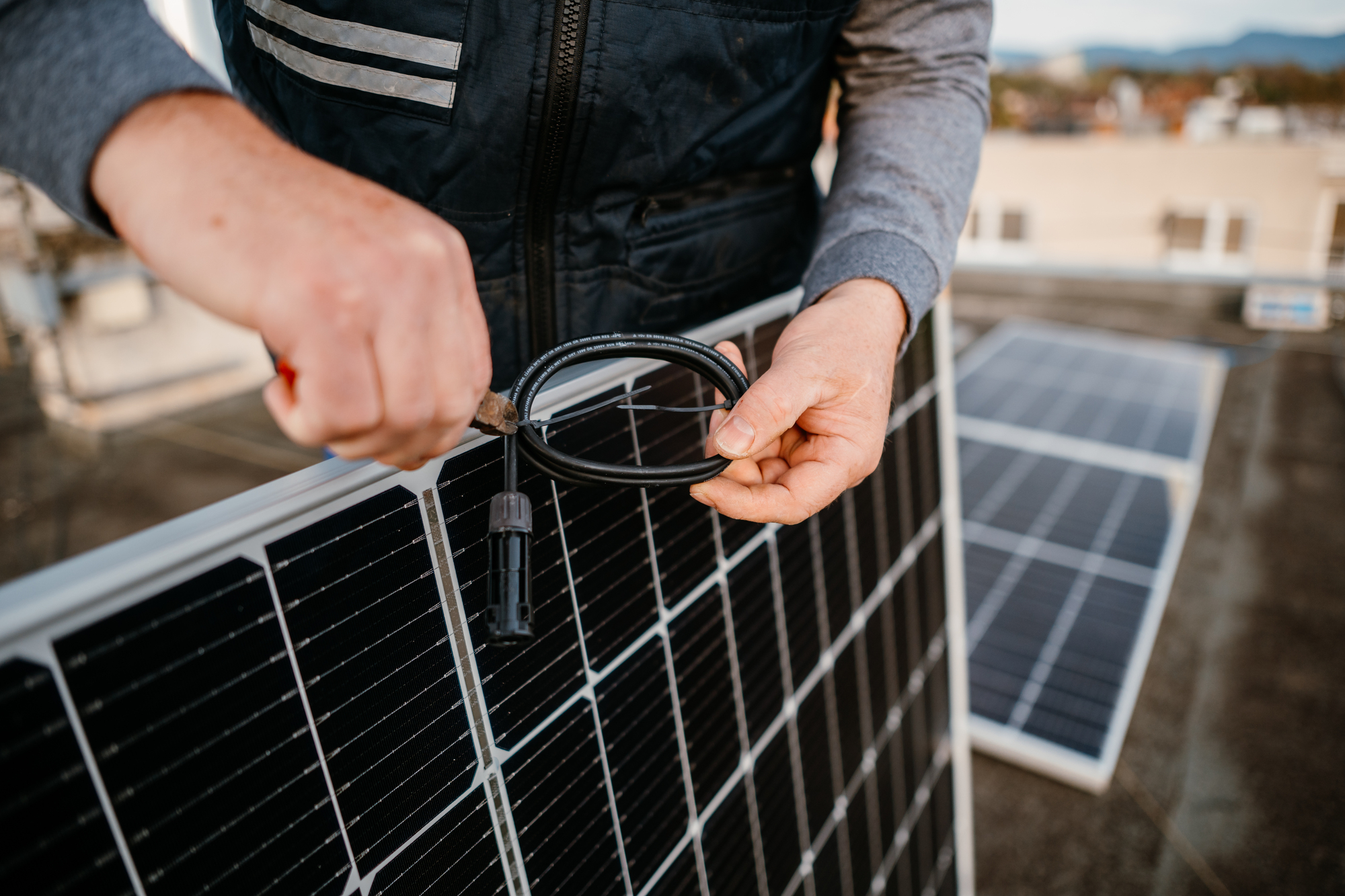

MC4コネクタの接続方法と必要な工具

MC4コネクタの取り付けには専用工具が欠かせません。被覆をむくワイヤーストリッパー、コンタクトピンを圧着するMC4専用圧着工具、ハウジングの締め付けや取り外しに使う専用スパナの3点が必要です。

一般的な圧着ペンチでは規定の圧着品質が得られないため、必ず専用品を使用してください。

接続手順

1. ケーブルの被覆を規定の長さでストリップする（芯線を傷つけないよう注意）
2. 専用圧着工具でコンタクトピンを圧着する
3. コネクタハウジングに挿入し、専用スパナで規定どおり締め付ける
4. オスとメスを接続し、ロックがかかったことを確認する

手順自体はシンプルですが、特に圧着とハウジングの締め付けは仕上がりが目に見えにくいため、慎重な作業が求められます。

施工不良によるトラブル

圧着不良や締め付け不足があると、接触抵抗が増大します。抵抗が増えればその部分で発熱が起こり、最悪の場合はアークが発生して火災につながる恐れがあります。

厄介なのは、こうしたトラブルが数年後に表面化することが多い点です。

施工時は問題なく発電していても、経年で接触部の劣化が進み、突然の発熱・停止に至ります。そのため、専用工具の使用と確実な施工が大切です。

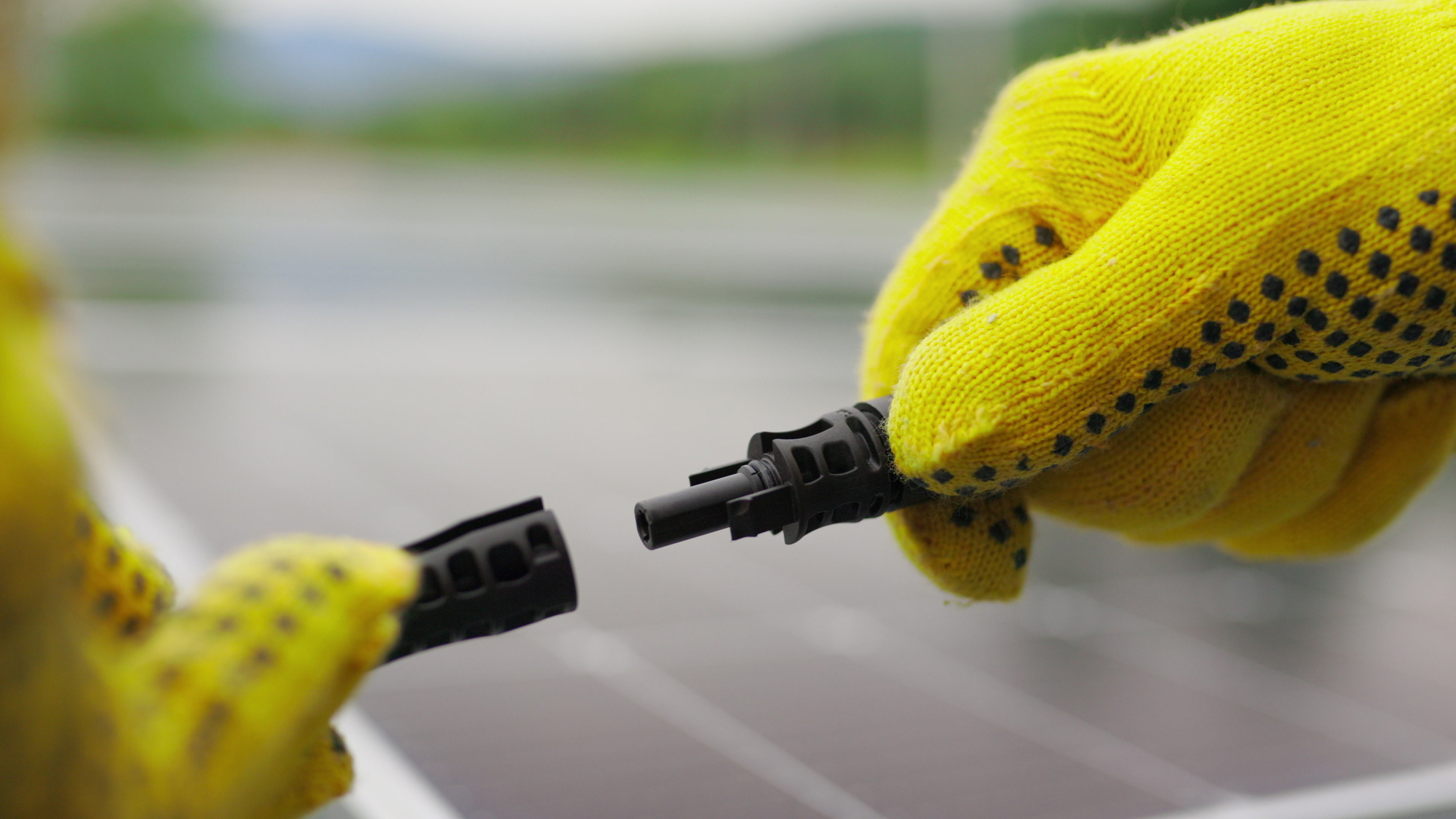

純正品と互換品の違い・選定の注意点

市場には、Staubli社の純正MC4と、他メーカーが製造する非純正品（互換品）が多数流通しています。

非純正品は安価で入手しやすい一方、寸法公差や材質、保護等級などの仕様が微妙に異なる場合があります。

たとえば純正品がIP65／IP68に適合しているのに対し、非純正品はIP67のみといったケースもあり、同じMC4でも実際の性能には差があるのが実情です。

異メーカー品の混用リスク

最も注意すべきなのが、異なるメーカーのコネクタ同士を接続する「混用」です。

外観や寸法が似ていても、わずかな公差の違いによって嵌合（かんごう）が甘くなり、接触抵抗が増大し、発熱や火災事故の原因になり得ます。

太陽光発電協会（JPEA）の事例集では、MC4規格品同士の接続では問題が起きていない一方、互換性の悪いコネクタでは芯線同士がうまくかみ合わず、焼損が発生したことが報告されています。
（出典：JPEA「太陽光発電システムの不具合事例とその対処例」P53）

異メーカー品同士の嵌合はメーカーも禁止しており、オス・メスは同一メーカーで合わせるのが大原則です。

選定チェックポイント

• 認証：必要な規格認証（IEC 62852など）を取得している製品か
• 定格：システムの電圧・電流に対して余裕のある定格か
• 適合ケーブル径：使用するケーブルの断面積・外径に適合しているか
• 使用環境：設置場所の温度範囲・保護等級の要件を満たしているか
• メーカーの統一：接続する相手側と同一メーカーの製品か

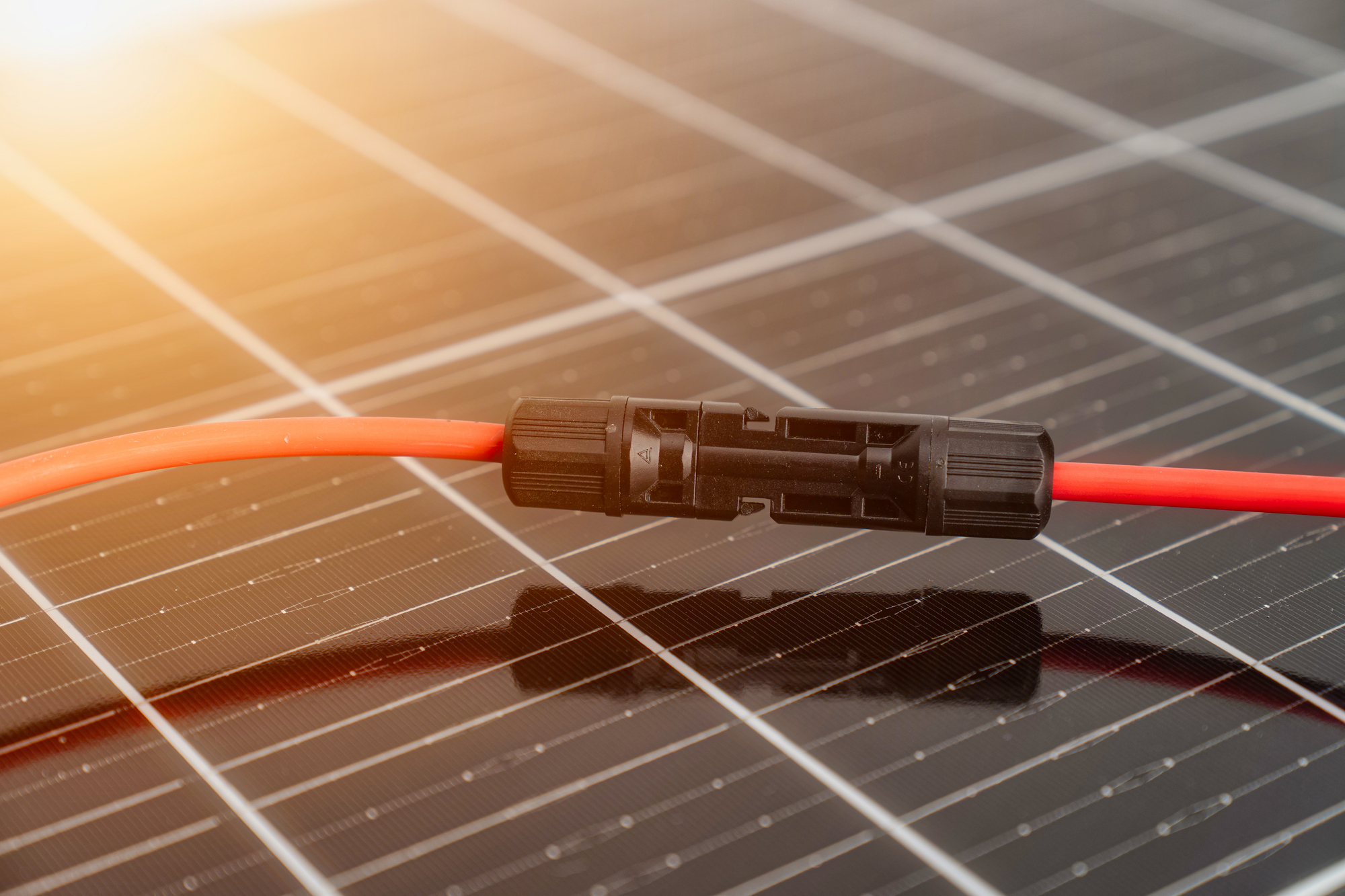

まとめ：MC4コネクタは確実な施工と同一メーカーでのペア使用が必須

MC4コネクタは、Staubli社が開発した太陽光発電システムの標準コネクタです。オス・メスのペア構造とロック機構により安全に接続でき、IP65／IP68の防水・防塵性能とUV耐性で、屋外での長期使用に対応します。

接続には専用の圧着工具とスパナが必須で、圧着不良や締め付け不足は数年後の発熱・火災につながる可能性があります。

選定において最も重要なのが、オスとメスを同一メーカーの製品でそろえることです。形が似ているからと異メーカー品を混用すれば、接触不良から重大な事故を招きかねません。
