技術資料【許容電流 ~600V CV・CVD・CVT、EM 600V CE/F・CED/F・CET/F~】
600V CV・CVD・CVT、EM 600V CE/F・CED/F・CET/F 許容電流JCS 0168-2より
気中・暗渠布設
絶縁体許容温度:90℃、周囲温度:40℃(単位:A)
|
単心 3条、平積(S=2d) |
単心 3条、俵積 |
2心 1条 |
3心 1条 |
単心2個より 1条 |
単心3個より 1条 |
---|---|---|---|---|---|---|
2 | 31 | 27 | 28 | 23 | ― | ― |
3.5 | 44 | 38 | 39 | 33 | ― | ― |
5.5 | 58 | 50 | 52 | 44 | ― | ― |
8 | 72 | 63 | 65 | 54 | 66 | 62 |
14 | 100 | 87 | 91 | 76 | 91 | 86 |
22 | 130 | 115 | 120 | 100 | 120 | 110 |
38 | 190 | 160 | 170 | 140 | 165 | 155 |
60 | 255 | 210 | 225 | 190 | 225 | 210 |
100 | 355 | 290 | 310 | 260 | 310 | 290 |
150 | 455 | 380 | 400 | 340 | 400 | 380 |
200 | 545 | 470 | 485 | 410 | 490 | 465 |
250 | 620 | 540 | 560 | 470 | 565 | 535 |
325 | 725 | 640 | 660 | 555 | 670 | 635 |
400 | 815 | 730 | ― | ― | 765 | 725 |
500 | 920 | 840 | ― | ― | 880 | 835 |
600 | 1005 | 930 | ― | ― | ― | ― |
800 | 1285 | 1205 | ― | ― | ― | ― |
1000 | 1470 | 1375 | ― | ― | ― | ― |
※備考
1.周囲温度が40℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。
周囲温度(℃) | 20 | 25 | 30 | 35 | 45 | 50 |
---|---|---|---|---|---|---|
電流補正係数 | 1.18 | 1.14 | 1.10 | 1.05 | 0.95 | 0.89 |
2.ケーブル布設条数が異なる場合は、別紙技術資料「気中多条布設による許容電流低減率」に示す多条布設の場合の低減率より、許容電流値を補正する。

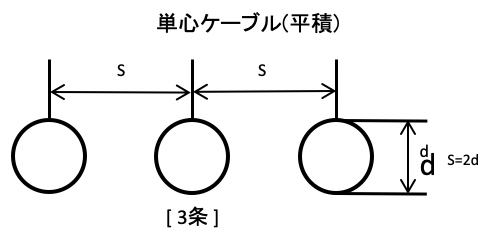

3.布設条件は次のとおり。

4.単心4個よりの許容電流は、3線心のみに通電する場合単心3個よりの値を用いてよい。
5.高難燃性のケーブル(FD-、NH-)も上記の許容電流値を用いてよい。
気中・暗渠における電線管布設
絶縁体許容温度:90℃、周囲温度:40℃(単位:A)
|
|
|
|
|
||||
---|---|---|---|---|---|---|---|---|
2 | 23 | 25 | 19 | 25 | ― | ― | ― | ― |
3.5 | 31 | 26 | ― | ― | ― | ― | ||
5.5 | 41 | 35 | 31 | ― | ― | ― | ― | |
8 | 51 | 31 | 43 | 48 | 25 | 45 | 31 | |
14 | 70 | 59 | 69 | 63 | ||||
22 | 93 | 39 | 77 | 39 | 92 | 31 | 82 | 39 |
38 | 135 | 51 | 110 | 51 | 125 | 110 | ||
60 | 175 | 63 | 150 | 63 | 165 | 39 | 150 | 51 |
100 | 245 | 75 | 210 | 75 | 230 | 51 | 215 | 63 |
150 | 320 | 265 | 310 | 63 | 275 | |||
200 | 390 | 82 | 335 | 92 | 370 | 340 | 75 | |
250 | 455 | 92 | 380 | 435 | 75 | 395 | 82 | |
325 | 540 | 104 | 450 | 104 | 505 | 475 | 92 | |
400 | ― | ― | ― | ― | 580 | 82 | 535 | |
500 | ― | ― | ― | ― | 675 | 92 | 615 | 104 |
※備考
1.周囲温度が40℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。
周囲温度(℃) | 20 | 25 | 30 | 35 | 45 | 50 |
---|---|---|---|---|---|---|
電流補正係数 | 1.18 | 1.14 | 1.10 | 1.05 | 0.95 | 0.89 |
2.電線管内に1条布設した場合で計算している。
なお、電線管サイズの選定は、占積率40%以下となる最小内径(上表参照)の電線管としているが、ケーブル外径の1.5倍以上の電線管を使用した場合でも上表の値を採用してもよい。
3.単心4個よりの許容電流は、3線心のみに通電する場合単心3個よりの値を用いてよい。
4.高難燃性のケーブル(FD-、NH-)も上記の許容電流値を用いてよい。
直埋布設
絶縁体許容温度:90℃、周囲温度:25℃(単位:A)
|
単心 3条、平積(S=2d) |
2心 1条 |
3心 1条 |
単心2個より 1条 |
単心3個より 1条 |
---|---|---|---|---|---|
2 | 38 | 39 | 32 | ― | ― |
3.5 | 52 | 54 | 45 | ― | ― |
5.5 | 66 | 69 | 58 | ― | ― |
8 | 81 | 85 | 71 | 87 | 79 |
14 | 110 | 115 | 97 | 120 | 100 |
22 | 140 | 150 | 125 | 155 | 130 |
38 | 190 | 205 | 170 | 210 | 180 |
60 | 245 | 260 | 215 | 270 | 230 |
100 | 325 | 345 | 285 | 360 | 305 |
150 | 405 | 435 | 360 | 450 | 380 |
200 | 470 | 505 | 420 | 525 | 445 |
250 | 525 | 570 | 470 | 590 | 500 |
325 | 605 | 650 | 540 | 675 | 570 |
400 | 670 | ― | ― | 750 | 635 |
500 | 745 | ― | ― | 830 | 705 |
600 | 805 | ― | ― | ― | ― |
800 | 965 | ― | ― | ― | ― |
1000 | 1060 | ― | ― | ― | ― |
※備考
1.周囲温度が25℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。
周囲温度(℃) | 20 | 30 | 35 | 40 | 45 | 50 |
---|---|---|---|---|---|---|
電流補正係数 | 1.04 | 0.96 | 0.92 | 0.88 | 0.83 | 0.78 |

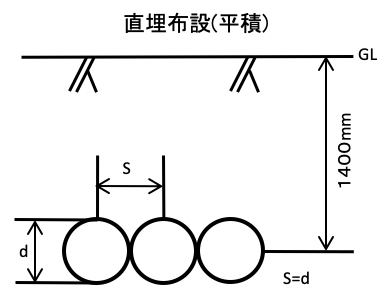

2.布設条件は次のとおり。

3.単心4個よりの許容電流は、3線心のみに通電する場合単心3個よりの値を用いてよい。
4.高難燃性のケーブル(FD-、NH-)も上記の許容電流値を用いてよい。
管路布設
絶縁体許容温度:90℃、周囲温度:25℃(単位:A)
|
単心 | 2心 | 3心 | 単心2個より | 単心3個より | |||||
---|---|---|---|---|---|---|---|---|---|---|
4孔3条 | 6孔6条 | 2孔1条 | 2孔2条 | 2孔1条 | 2孔2条 | 2孔1条 | 2孔2条 | 2孔1条 | 2孔2条 | |
2 | ― | ― | 28 | 27 | 24 | 22 | ― | ― | ― | ― |
3.5 | ― | ― | 40 | 38 | 33 | 31 | ― | ― | ― | ― |
5.5 | ― | ― | 52 | 49 | 43 | 41 | ― | ― | ― | ― |
8 | ― | ― | 64 | 60 | 53 | 50 | 65 | 61 | 59 | 55 |
14 | ― | ― | 88 | 83 | 74 | 69 | 90 | 84 | 81 | 75 |
22 | ― | ― | 115 | 105 | 97 | 90 | 115 | 110 | 105 | 97 |
38 | ― | ― | 160 | 145 | 130 | 120 | 160 | 150 | 145 | 130 |
60 | ― | ― | 210 | 190 | 170 | 160 | 210 | 195 | 185 | 170 |
100 | 310 | 270 | 280 | 255 | 230 | 210 | 285 | 260 | 250 | 225 |
150 | 390 | 340 | 355 | 325 | 295 | 270 | 360 | 330 | 320 | 285 |
200 | 460 | 395 | 420 | 380 | 350 | 315 | 430 | 390 | 380 | 340 |
250 | 520 | 445 | 475 | 430 | 395 | 355 | 490 | 440 | 430 | 380 |
325 | 600 | 510 | 495 | 495 | 455 | 410 | 570 | 505 | 500 | 440 |
400 | 670 | 570 | ― | ― | ― | ― | 635 | 565 | 560 | 490 |
500 | 750 | 635 | ― | ― | ― | ― | 715 | 635 | 645 | 565 |
600 | 820 | 695 | ― | ― | ― | ― | ― | ― | ― | ― |
800 | 980 | 825 | ― | ― | ― | ― | ― | ― | ― | ― |
1000 | 1095 | 915 | ― | ― | ― | ― | ― | ― | ― | ― |
※備考
1.周囲温度が25℃以外の場合は、下表の電流補正係数を乗じて許容電流を補正する。
周囲温度(℃) | 20 | 30 | 35 | 40 | 45 | 50 |
---|---|---|---|---|---|---|
電流補正係数 | 1.04 | 0.96 | 0.92 | 0.88 | 0.83 | 0.78 |

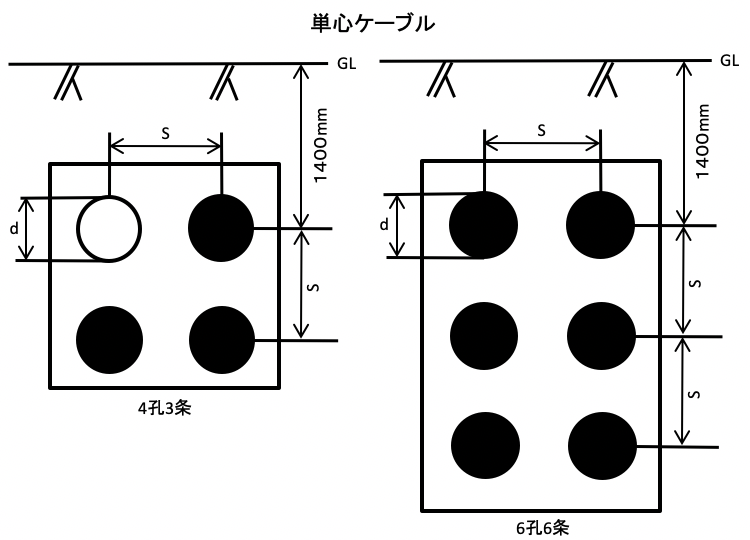

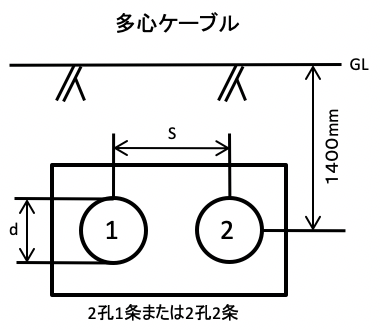

2.布設条件は次のとおり。
3.単心4個よりの許容電流は、3線心のみに通電する場合単心3個よりの値を用いてよい。
4.高難燃性のケーブル(FD-、NH-)も上記の許容電流値を用いてよい。
ケーブル外径 | 管路径 d (mm) | 中心間隔 S (mm) |
---|---|---|
75≧ | 100 | 200 |
75< | 150 | 250 |
