基本情報
| 品番 | EASYPROTECTinline 3/4 |
|---|---|
| メーカー | セルパック |
| 商品名 | イージープロテクトインライン EASY-PROTECT Inline 3/4 |
| 入り数 | 1 |
| 単位 | 個 |
| 税区分 | ※10%対象 |
| 商品コード | 2520000239 |

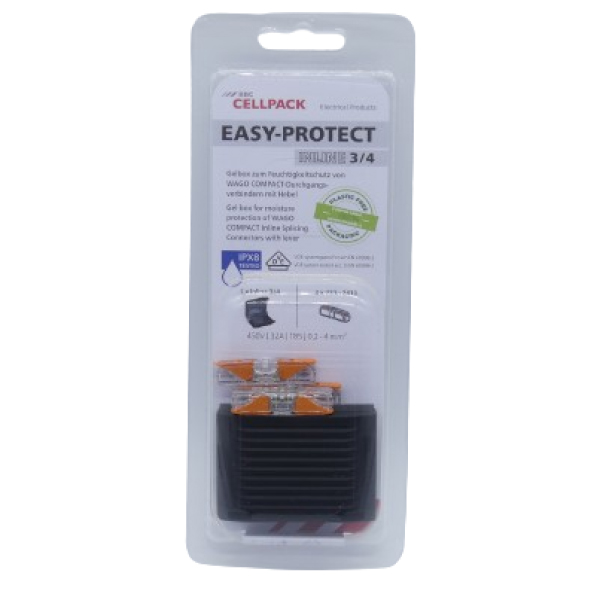

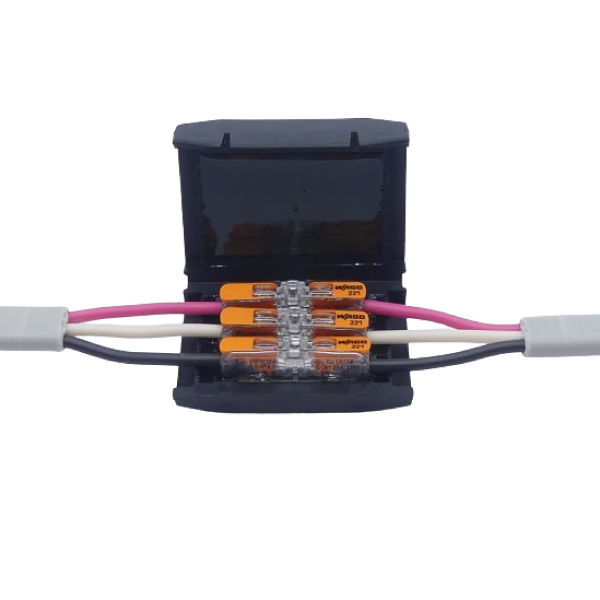

イージープロテクトインライン EASY-PROTECT Inline 3/4
製品特長
ワンタッチで湿気や水の浸入防止と絶縁性能を付与できるイージープロテクトに直線接続タイプが登場。セットテープ巻きは不要となり、短時間で施工が完了します。コンパクトで狭い場所への施工が可能、簡単施工で特別なスキルを必要としません。
- 屋内外での使用が可能
- 施工後に開けて内部の確認が可能
- 本製品で低電圧用途に使用が可能（絶縁ボックス等不要）
- 追加の絶縁ボックス等との併用で2重絶縁（低電圧感電クラスⅡ）の要求性能を満たすことが出来ます
- IPX8の防水性、湿気や水分からコネクターを保護
- シリコンを含まないポリエチレンジェルを充填
- 丈夫な外側ケースは内部コネクターを機械的に保護
- ケース材料はUL94規格V2の難燃グレード
- CEマーク取得
- ケース内ジェルは硬化済、即時性能を発揮

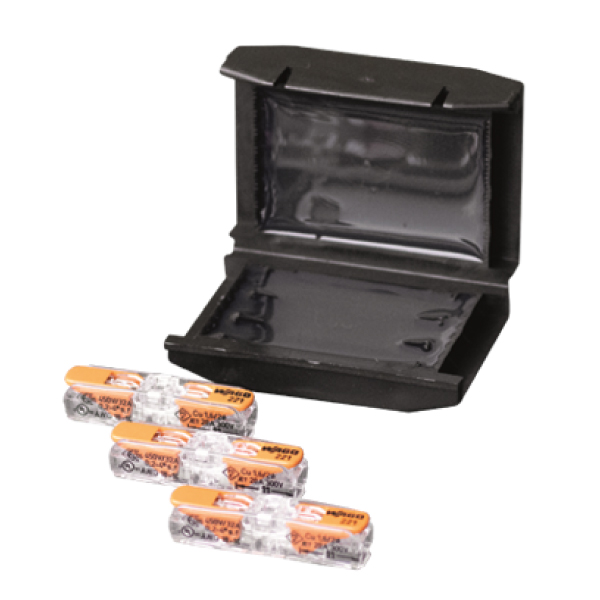

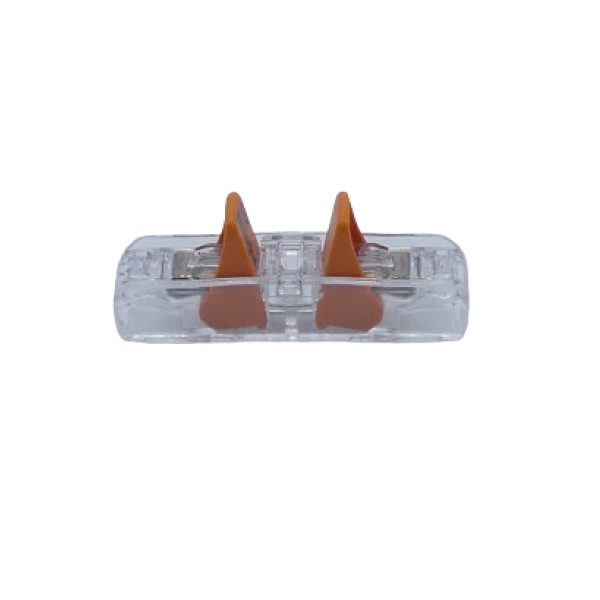

- WAGO(R)の221WFRコネクターとセットで作業効率化
用途
- トンネル、建物内LED照明器具配線
- LED防犯灯内部高機能化
- 建物内各種配線
- LAN等の機器間接続部（銅導体ケーブル）
- 屋内及び屋外の電線接続部全般
- 高湿度の室内配線
- 工場内配線、天井床下配線
- 自動車産業配線部
- 低電圧（定格450V以下）の接続部
- 2重絶縁必要箇所への応用
- コネクター電線端部の断線防止

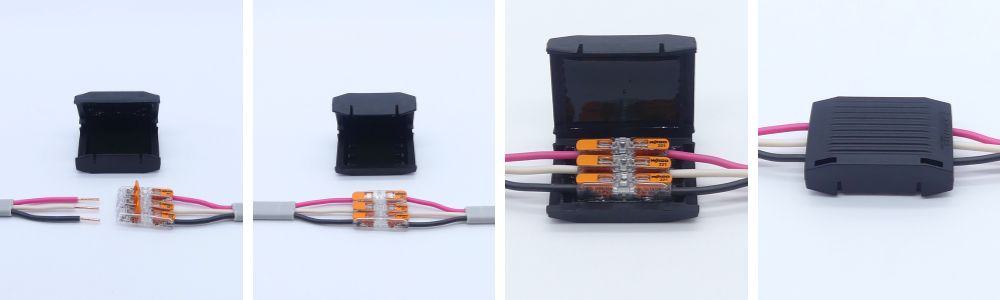

3つの工程で防水防湿絶縁が完了
- コネクターを接続
- ケースに設置
- ケースを閉じる
※WAGO(R)はWAGO Verwaltungsgesellschaft mbH 社の商標登録です。 掲載画像等はCellpack社提供素材を使用しています
注意事項

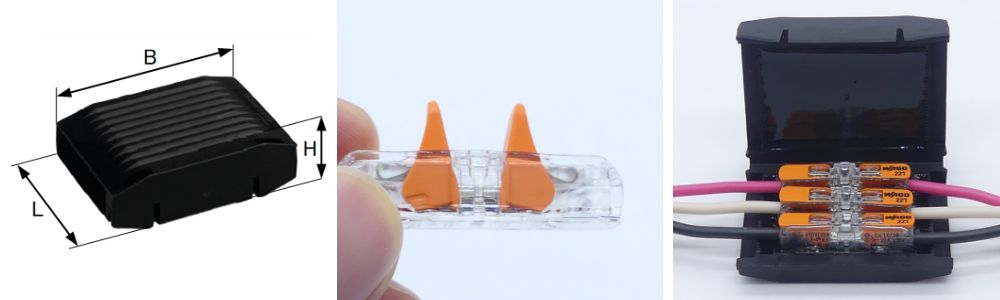

ケースは再使用出来ません。キット品以外のコネクターは使用出来ません。ケースサイズ・キット内容
| 型番 | ケース寸法 mm | WAGOコネクター | |||
|---|---|---|---|---|---|
| L | B | H | 品番 | 数量 | |
| EASY-PROTECT Inline 2/4 | 32.7 | 56.9 | 17.8 | 221-2411 | 2 |
| EASY-PROTECT Inline 3/4 | 41.7 | 56.9 | 17.8 | 221-2411 | 3 |
適用電線(WAGO社資料より引用/2023年5月現在)
性能・特性
| 技術データ | 値 | 試験規格 |
|---|---|---|
| 機械特性 | ||
| IP保護クラス | IPX8 | 60529 |
| 保管期限 | 3年以上の保管が可能 | |
| ケース色 | 黒 | |
| ケース材質 | ポリプロピレン | |
| 作業方式 | ラッチタイプ | |
| 配線方向 | 1方向 | |
| 耐紫外線性能 | 有（材質） | |
| ジェルの材質 | ポリウレタン | |
| ジェルの色 | 半透明琥珀色 | |
| CLP規則に基づく有害物質含有 | 無し | |
| 温度特性 | ||
| 連続使用温度 | 105℃ | EN 60998-2 |
| 推奨作業環境温度 | 0～40℃ | |
| 難燃性区分 | UL94-V2 | UL94 |
| 電気特性 | ||
| 定格電圧区分（WAGOコネクタに準ずる） | 450V/600V | EN 60998-2 |
| 定格サージ電圧 | 4kV | EN 60998-2 |
| 定格電流(WAGOコネクタに準ずる) | WFR32A/WFR-L41A | EN 60998-2 |
| 絶縁抵抗 | 5kΩ | EN 60998-2 |
| 絶縁破壊抵抗（内部ジェル） | 15kV/mm以上 | EN 60243-1 |
イージープロテクトインライン EASY-PROTECT Inline 3/4
在庫：131 個
¥3,160/個（税抜）
￥3,476/個（税込）
