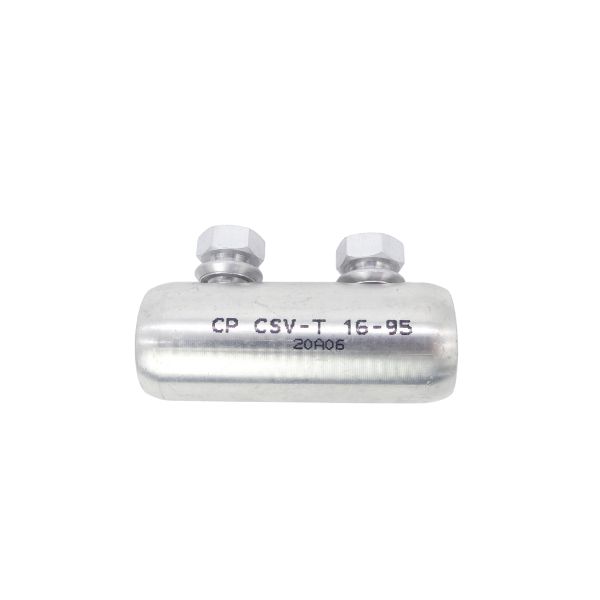

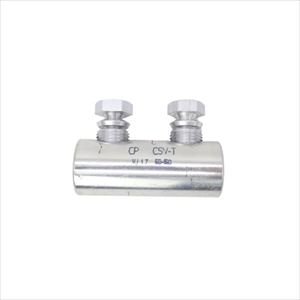

スクリューコネクター CSV-T16-95

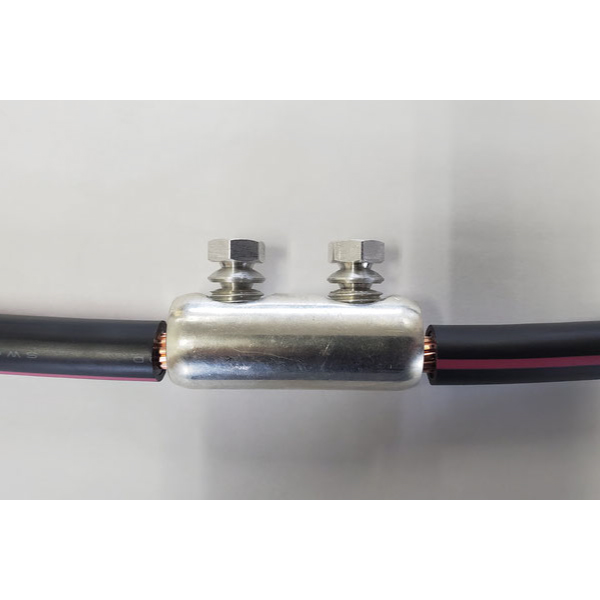

低圧用圧縮レス銅アルミ兼用スリーブ。ボルト締付、せん断することで施工が完了するスリーブです。

製品カタログ・仕様

製品特長

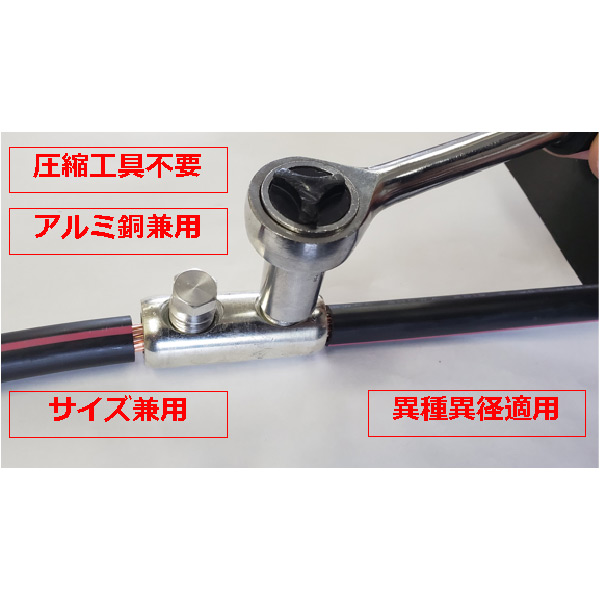

スクリューコネクターはアルミと銅導体の接続に対応した圧縮や圧着工具を必要としない、ケーブル接続の画期的工法です。災害による緊急復旧工事など、活用方法は多岐にわたります。

圧縮工具が不要

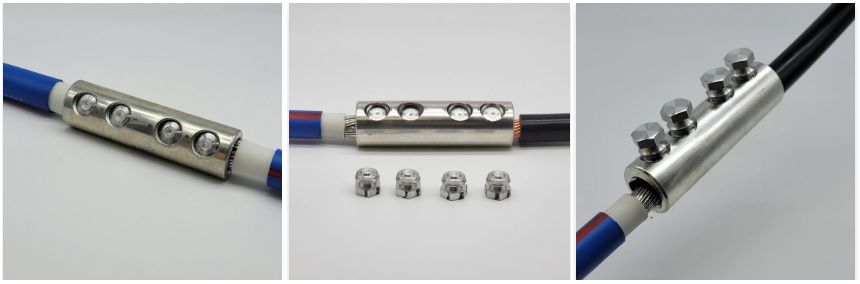

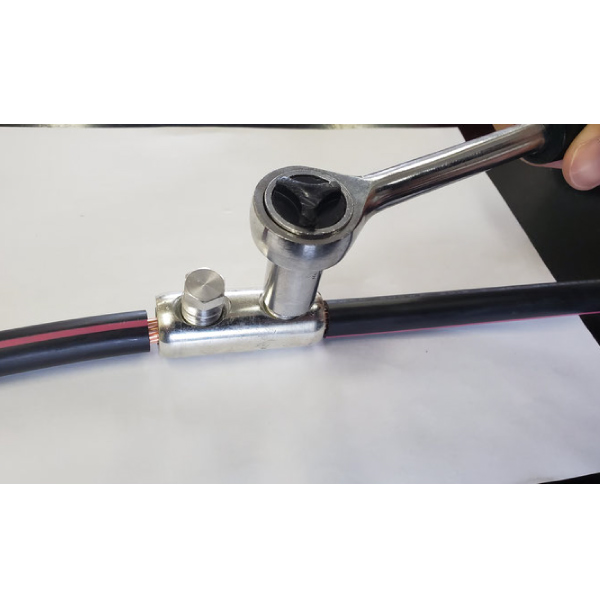

  • ボルトせん断方式を採用し、圧縮や圧着工具は不要です

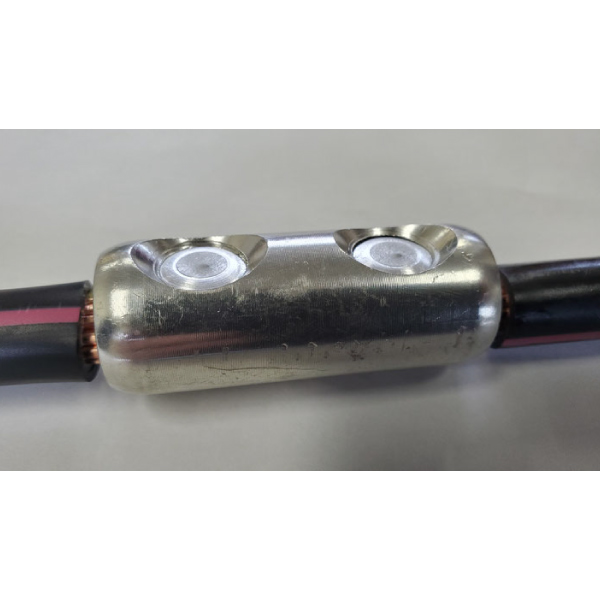

  • 締付後適性トルクでボルト頭がせん断し、施工が完了します
  • 軽量で特殊工具不要、簡単施工が緊急復旧工事に最適です

サイズが共用

  • 導体サイズ8から400mm2までを5種類でカバーします
    例)サイズ表記6-50→8,14,22,38mm2の接続が1製品で可
  • 上記により異径サイズの接続が標準品で対応可能

作業が迅速

  • 圧縮工具やダイス準備は不要で準備時間を削減、電源不要
  • 六角ソケット対応の電動工具を併用すると、更に作業迅速化し作業効率と作業者負担を削減できます

銅アルミ兼用

  • 銅及びアルミ導体兼用での使用が可能です
  • 上記により銅とアルミの異種異径接続も可能となります

世界標準規格

  • 国際電気標準会議で定められたIEC規格 61238-1に適合
    (最大36KV電力ケーブルの圧縮及びメカニカルコネクター)
  • IEC規格導体サイズにも適合します

国内規格の要求性能

  • JIS C 2805 銅線用圧着端子
  • JIS C 2806 銅線用圧着スリーブ
  • 上記に規定される「電気抵抗試験」「温度上昇試験」「引張荷重試験」を銅導体及びアルミ導体を用いて試験し、条件をクリア
スクリューコネクター CSV-T|CELLPACK|蛙屋

注意事項

本製品は低圧用です。高圧ケーブル接続では使用できません。
画像は共通画像を使用しています。

製品サイズ

スクリューコネクター CSV-T|CELLPACK|蛙屋
型番 適用サイズ Lmm L1mm Bmm Dmm D1mm ボルト
箇所
銅導体mm2 アルミ導体mm2

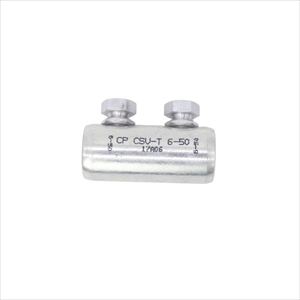

6-50 8-388-384021189.2112
16-95 22-6022-6060282412.5162
50-150 60-10060-15070332816212
95-240 100-200100-200120583520274
240-400 250-325250-400150734226304
スクリューコネクター CSV-T|CELLPACK|蛙屋

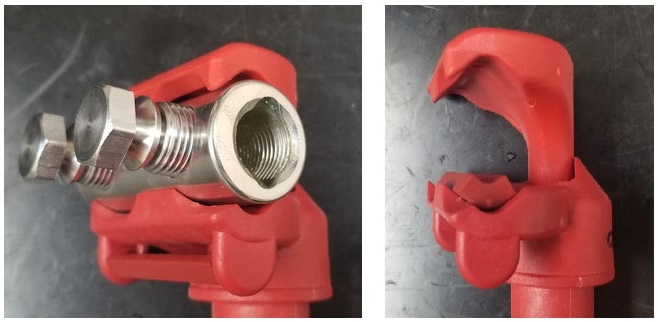

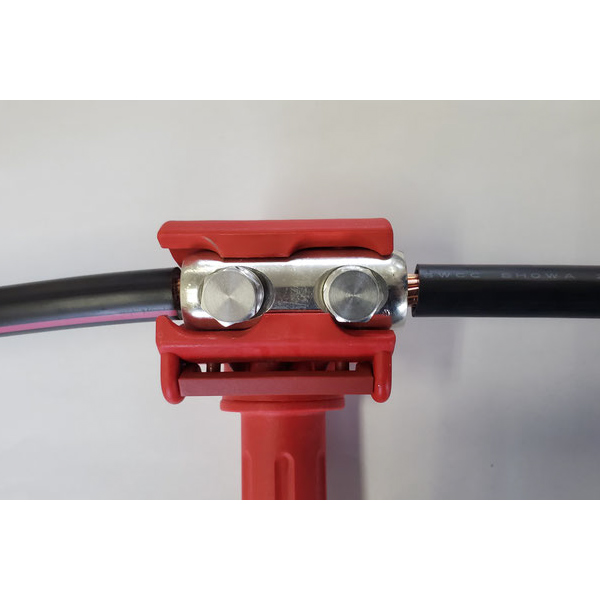

▲カウンターホルダー/スクリュー補助工具
作業を効率よく行うためのカウンターホルダーはこちら
スクリューコネクター CSV-T16-95
在庫:607 個
¥4,330/個(税抜)

¥4,763/個(税込)

小計:¥-(税抜)
¥-(税込)
(お見積りもこちら)
