電気工事の見積もりを確認する中で「VVFケーブル」という言葉を目にして、その意味や使い方について知りたいと思われているのではないでしょうか。
「コンセントを増設したいけれど、どの電線を選べばいいのか分からない」「ホームセンターでVVFケーブルを見かけたけれど、太さや色の違いが何を意味するのか理解できない」といった悩みは、屋内の電気工事において、適切な電線の選択は安全性に直結する重要な問題なのです。
こうした疑問や不安を解消するためには、電気工事の基本知識を理解し、VVFケーブルの特徴や正しい使い方について学ぶことが大切です。専門家による安全な取り扱い方法の説明を参考にすることで、安心して電気工事に取り組むことができるようになります。
本記事では、屋内配線でよく使われるVVFケーブルとは何か、その基本的な知識から選び方、正しい使用方法、施工時の注意点まで、初心者の方にも分かりやすく解説していきます。電気は目に見えない危険をはらんでいますが、正しい知識を身につけることで安全に作業を進めることができます。VVFケーブルについての理解を深め、安全で適切な電気工事の基礎知識を身につけていただくためのガイドとなれば幸いです。
VVFケーブルは、住宅や建物の内部配線に最も一般的に使用される電線です。「Vinyl insulated Vinyl sheathed Flat cable」の略称で、ビニル絶縁ビニルシースフラットケーブルという意味を持ちます。屋内のコンセントや照明器具などを接続するために欠かせない電気設備の基本部材といえるでしょう。
VVFケーブルの大きな特徴は、フラットな形状と取り扱いやすさにあります。内部の銅線（心線）がビニルで絶縁され、さらに外側もビニルで被覆されているため、安全性が高く、柔軟性にも優れています。一般住宅の壁や天井の中に配線するのに適しており、曲げやすく施工がしやすい点が評価されているのです。
選び方としては、主に以下の3つのポイントに注目してみてください。
VVFケーブルを選ぶ際は、使用する電気機器の消費電力に合わせた適切な太さを選ぶことが重要です。太さが不足していると発熱や火災の原因になる可能性があるため、安全面を最優先に考えましょう。また、配線する場所や用途に合わせて適切な心線の数を選ぶことも大切です。
VVFケーブルは家庭用電気配線の基本となる部材であり、正しい知識を持って選ぶことで、安全で効率的な電気設備を実現できます。電気工事には資格が必要ですので、法令遵守と安全確保を心がけることをお忘れなく。
VVFケーブルは日本の住宅配線で最も一般的に使用される電線です。「ビニル絶縁ビニルシースケーブル平形」の略称で、名前の通り平たい形状をしているのが特徴です。外側は柔軟性のあるビニル被覆で覆われており、内部には用途に応じた太さと数の銅線が通っています。このケーブルは家屋の壁や天井の中を這わせる配線工事に最適な構造になっています。
VVFケーブルの基本を知ることは、安全な電気工事の第一歩といえるでしょう。このケーブルは一般住宅の屋内配線用として設計されていますが、使用環境や負荷によって適切なタイプを選ぶ必要があります。電気工事士の資格がなくても理解しておくべき基礎知識として、VVFケーブルの種類や特性を把握しておくと、工事業者とのコミュニケーションもスムーズになるかもしれません。
VVFケーブルは、現代の日本の住宅において最も広く使われている配線用電線です。屋内のほぼすべての電気配線で採用されており、コンセントや照明器具への電力供給に不可欠な役割を果たしています。
一般住宅の電気配線工事では、この平たい形状のVVFケーブルが壁や天井の中に隠れて張り巡らされているのです。キッチンの電化製品、リビングの照明、寝室のエアコンなど、私たちの生活を支える電化製品はすべてVVFケーブルによって電力が供給されています。つまり、目に見えない場所で私たちの快適な暮らしを支える重要な役割を担っているわけです。
VVFケーブルが屋内配線の主流となっている理由はいくつかあります。
特に施工のしやすさは大きな利点で、壁や床の狭いスペースにも容易に配線できることから、建築業界で標準的に採用されています。かつては丸型のVVRケーブルも使われていましたが、現在の新築住宅ではほとんどがVVFケーブルに置き換わりました。
配線では600Vまでの電圧に対応できますが、一般住宅では100Vまたは200V回路で使用されるのが一般的です。ビニル絶縁体と外装により、感電や漏電からの保護機能も備えているため、住宅内配線に最適な選択肢となっています。
このように、VVFケーブルは私たちの日常生活を縁の下で支える重要なインフラ部材であり、住宅の電気設備における基本的な構成要素なのです。

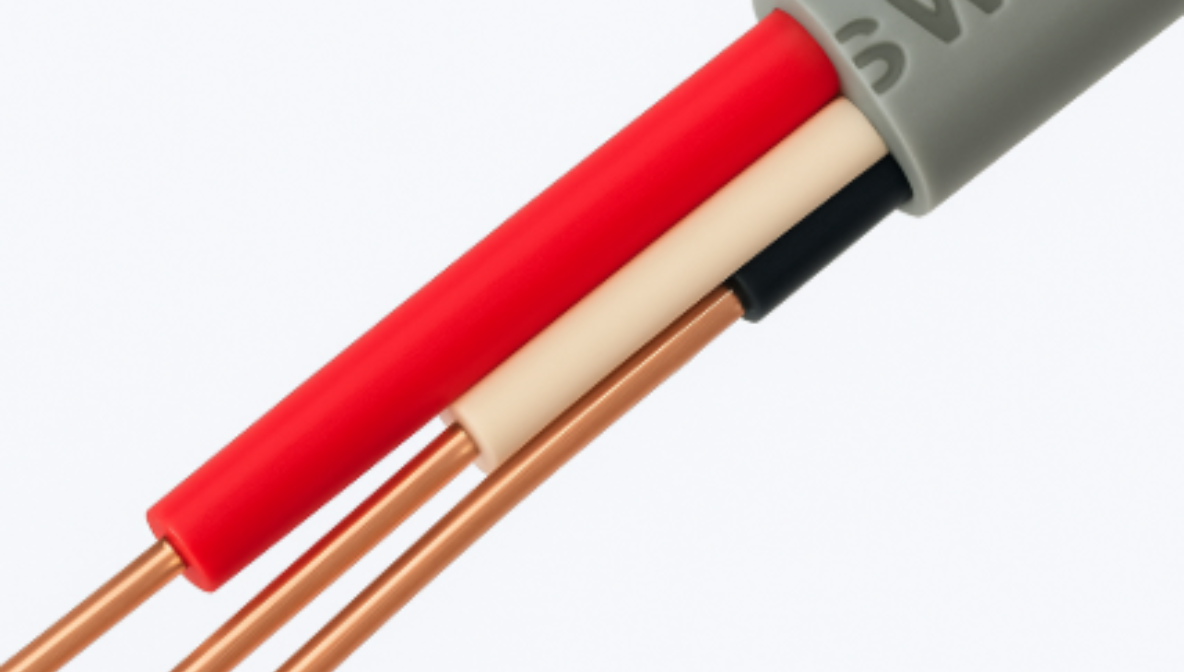

VVFケーブルは、二重のビニル被覆構造を持つ平型電線です。内部の銅製心線がビニル絶縁材で覆われ、さらにその外側が平たいビニルシースで包まれているのが基本構造となっています。この二重の保護により、高い絶縁性と安全性を実現しているのです。
VVFケーブルが平たい形状をしている理由は、施工性の向上にあります。平たい形状は壁や天井の狭いスペースに収まりやすく、曲げやすいため複雑な配線経路にも対応できます。また、心線が並列に配置されているため、端末処理も行いやすいという特徴があるでしょう。
構造的な特徴として以下の点が挙げられます。
また、VVFケーブルは、適切に施工されれば長期使用も可能な耐久性を持っています。ただし、直射日光や水分に弱いため、屋外や湿気の多い場所での使用には不向きであることを覚えておきましょう。
このように、VVFケーブルは安全性、施工性、経済性のバランスに優れた構造を持ち、日本の住宅配線において標準的な電線として広く採用されているのです。
VVFケーブルとVVRケーブルは、どちらも住宅の電気配線に使用される電線ですが、形状や特性に明確な違いがあります。VVFケーブルは「平型（Flat）」、VVRケーブルは「丸型（Round）」という名前の通り、最も大きな違いは形状にあるのです。
VVFケーブルは平たい形状をしているため、壁や天井の中の狭いスペースに収まりやすく、曲げやすいという特徴があります。一方、VVRケーブルは円形の断面を持ち、主に露出配線や金属管内配線に用いられることが多いでしょう。形状の違いが用途の使い分けの基準となる点が重要です。
両者の主な違いは次のようにまとめられます。
使い分けのポイントとしては、新築住宅の壁内配線ではほぼVVFケーブルが採用されていますが、工場や屋外設備など物理的な保護が必要な場所ではVVRケーブルが選ばれることもあります。また、既存の配線との整合性を考慮して選ぶことも大切なポイントとなるでしょう。
VVFケーブルを選ぶ際は壁内や天井裏などの配線に、VVRケーブルを選ぶ際は保護管を通す配線や、物理的な強度が求められる場所に適しているという特性を覚えておくと良いでしょう。
VVFケーブルには様々な種類があり、用途に応じた適切な選択が安全な電気工事の鍵となります。サイズ（太さ）や心線の数によって使用できる電流容量や適した設備が異なるため、設置場所や電気機器の消費電力に合わせて選ぶことが重要です。また、被覆の色によって用途が識別できるようになっており、誤配線を防ぐ工夫がなされています。適切なVVFケーブルを選ぶことで、火災や漏電などの危険を防ぎ、長期間安心して使用できる電気設備を実現できるでしょう。
VVFケーブルの太さは電気工事において最も重要な選択ポイントです。太さによって流せる電流量が決まり、使用場所も変わってきます。適切なサイズを選ばないと、発熱や火災のリスクが高まる恐れがあります。
VVFケーブルの主なサイズは1.6mm、2.0mm、2.6mmの3種類が一般的です。これは心線の直径を表しており、太いほど大きな電流を流すことができます。それぞれのサイズごとに用途が異なりますので、次のように使い分けるとよいでしょう。
1.6mmは最も細いタイプで、照明器具など比較的小さな電流（2心の場合、約18A※40℃の周囲温度、単独で壁内・天井裏に施工した場合の目安値）を流す回路に適しています。主に照明やスイッチなどの配線に使われることが多いですね。
2.0mmは一般的なコンセント回路に最適なサイズです。エアコンや電子レンジなど、中程度の電力（2心の場合、約23A※40℃の周囲温度、単独で壁内・天井裏に施工した場合の目安値）を消費する家電製品の配線に使用できます。屋内の標準的な配線として最も広く採用されているタイプといえるでしょう。
2.6mmは大容量の電流（2心数の場合、約32A※40℃の周囲温度、単独で壁内・天井裏に施工した場合の目安値）を必要とする電気機器向けです。IHクッキングヒーターや電気温水器、エアコン専用回路など、大きな電力を消費する機器の配線に使用します。太いケーブルは価格も高くなりますが、安全性を考慮すると必要な場所には適切なサイズを選ぶことが大切です。
適切なサイズ選びのポイントは、接続する機器の消費電力を確認することにあります。電流容量に余裕を持たせるというのも安全対策の一つになりますよ。使用する電気機器が複数ある場合は、すべての機器の合計消費電力に対応できるサイズを選びましょう。
VVFケーブルは心線の数によって大きく分けて「2心タイプ」と「3心タイプ」の2種類があります。心線とは、ケーブル内部を通っている電気を伝える銅線のことで、この数によって使用できる回路や設置場所が異なってきます。
2心VVFケーブルは、通常の単相2線式回路に使用されるタイプです。一般的な照明器具や100Vのコンセント回路（アース不要の通常回路）など、基本的な電気設備に最適です。内部には「電圧線」と「中性線」の2本の心線が通っており、シンプルな電気回路を構成できます。一般住宅の多くの場所でこの2心タイプが使用されています。
3心VVFケーブルは、主に以下の用途で使われています。
使い分けのポイントとしては、まず設置する電気機器の種類と必要電圧を確認することが大切です。また、建築基準法や電気設備技術基準では、水気のある場所や金属製の外郭を持つ機器には、アース線を含む3心タイプの使用が推奨されていますよ。
将来的な拡張性を考慮すると、少々コストは上がりますが、新築時には3心タイプを基本的に採用することも検討できるかもしれません。ただし、心線の数が増えると施工の手間も増えるため、必要に応じて適切に選択することが合理的といえるでしょう。電気工事の安全性と利便性のバランスを考えながら、最適な心線数のVVFケーブルを選びましょう。
VVFケーブルの色分けには、回路の用途や特性を一目で識別できるという重要な意味があります。適切な色を理解することで、電気工事の安全性と効率が大幅に向上するでしょう。
VVFケーブルの内部絶縁体の色は用途によって決まっており、通常は2心なら黒と白、3心なら黒・白・赤、 黒・白・緑、 赤・白・緑、 黒・赤・緑と様々なパターンの色分けがされています。
この色分けを覚えておくと、配線工事の際に誤配線を防ぎ、安全に作業できます。例えば、複数のVVFケーブルが交差する分電盤や接続ボックス内での識別が容易になり、メンテナンス時にも役立ちます。
色による識別方法を理解しておくことは非常に重要です。誤った配線は感電や火災の原因となる可能性があるため、色分けの意味を正しく把握し、安全な電気工事を心がけましょう。VVFケーブルの色分けは、電気工事における「安全の言語」といえるものなのです。
VVFケーブルは便利な電線ですが、安全に使用するためには守るべきルールがあります。住宅の屋内配線では広く使われていますが、使用できる場所と避けるべき場所の区別が重要です。水気の多い浴室や屋外での直接使用は避け、適切な保護管を使用する必要があります。
また、VVFケーブルには電流容量の限界があり、配線設計時には接続する電気機器の消費電力を考慮することが大切です。適切な工具の使用や電源遮断の確認など基本的な安全対策を忘れないようにしましょう。
VVFケーブルは住宅内配線に広く使用されていますが、使用可能な場所と使用できない場所を明確に理解することが安全のために不可欠です。
VVFケーブルが使用可能なのは主に住宅や建物の内部乾燥した場所です。具体的には、壁の中や天井裏、床下などの屋内配線に最適です。一般的なコンセントや照明器具への配線、分電盤からの回路分岐など、屋内の標準的な電気配線工事で使用できます。ただし、使用する際は必ず適切な保護材で保護することが推奨されています。
一方で、VVFケーブルを使用できない場所もあります。水気のある場所や湿度の高い環境（浴室、洗面所、屋外など）では、防水性能がないため使用できません。また、高温になる場所（ボイラー室、暖房器具の近く）や、機械的な損傷を受けやすい場所（人や物が頻繁に接触する場所）での露出配線も適していません。さらに、床下や土間コンクリートに直接埋設することも禁止されており、建築基準法や電気設備技術基準では、VVFケーブルの使用場所について明確な規定があります。
特に注意したいのは、キッチンやユーティリティルームなどの水回りに近い場所での使用です。これらの場所ではVVFケーブルを使用する場合、漏電遮断器の設置や適切な防水処理が必要になることがあります。
VVFケーブルはその利便性から屋内配線の定番ですが、使用環境に合わせた適切な選択が安全な電気設備の基本となります。
VVFケーブルを安全に使用するには、許容電流値を理解し、適切な配線設計を行うことが不可欠です。許容電流とは、安全に流すことができる最大の電流量のことを指します。この値を超えると、ケーブルが発熱し火災の原因となる恐れがあるため、十分な余裕を持った設計が必要になります。
VVFケーブルの許容電流は太さによって大きく異なります。一般的な目安として、2心1.6mmのVVFケーブルでは約18A、2.0mmでは約23A、2.6mmでは約32Aとなっています。これらの値は周囲温度40℃での基準値であり、高温環境では許容電流が低下する点に注意が必要です。
配線設計では次のポイントも重要です。
安全な配線設計は火災予防の基本となります。不明点がある場合は、専門家に相談することをおすすめします。
VVFケーブルの施工と接続は、屋内電気工事の要となる重要な工程です。適切な接続方法を知り、正しいコネクタを選ぶことで、安全で信頼性の高い配線が実現できます。施工には電気工事士の資格が原則必要ですが、基本的な知識を持っておくことで、プロに依頼する際の理解も深まるでしょう。
特に屋外での使用には防水対策が不可欠で、VVFケーブル自体は防水性能がないため、適切な保護管や防水処理を施すことが大切です。また、配線時には曲げ半径に気をつけたり、被覆を傷つけないように注意するなど、細かな配慮も必要になってきます。
VVFケーブルを接続する方法には、主に圧着接続と差し込み接続の2種類があります。圧着接続は圧着端子を専用の工具で圧着して接続する方法で、確実な電気的接触が得られるため信頼性が高いとされています。一方、差し込み接続はケーブルを専用のコネクタに差し込むだけで接続できるため、工具が少なくて済み、初心者でも比較的簡単に作業できる利点があります。
VVFケーブル用のコネクタには様々な種類があり、用途に合わせて選ぶことが重要です。代表的なものとしては以下のタイプがあります。
接続作業を行う際は、必ず電源を切った状態で行うことが安全の基本です。また、VVFケーブルの被覆を剥く際には専用のストリッパーを使用すると、心線を傷つけることなく作業できます。被覆を剥く長さはコネクタによって異なりますので、使用するコネクタの説明書を確認しましょう。
接続部は通電時に発熱する可能性があるため、接続は確実に行い、必要に応じて絶縁テープなどで保護することも大切です。特に複数の回路が混在する配電盤での接続では、誤配線を防ぐためにも、ケーブルの色分けや表示を活用して慎重に作業を進めていきましょう。接続部の緩みは発熱や火災の原因となるため、定期的な点検も忘れないようにしてください。
VVFケーブルは基本的に屋内配線用に設計されているため、そのまま屋外で使用することはできません。屋外で使用する場合は、適切な保護対策が不可欠です。VVFケーブルは防水性能を持たないため、雨水や湿気にさらされると絶縁性が低下し、漏電や火災の原因となる可能性があります。
屋外でVVFケーブルを使用する際には、必ず防水性のある電線管やモールに収めることが重要です。一般的には硬質塩化ビニル管（VE管）やPF管などの防水性・耐候性のある保護管を使用します。また、接続部には防水コネクタを使用し、雨水の侵入を防ぐ工夫が必要となってきます。
保護対策としては次のような方法があります。
長期間の屋外使用が前提となる場合は、VVFケーブルではなく屋外用に設計されたCVケーブルなどの使用を検討したほうが安全です。これらのケーブルは耐候性や耐水性に優れており、屋外環境での使用に適しています。
なお、屋外配線工事は電気工事士の資格が必要な作業となります。特に雨水や湿気にさらされる環境での配線は漏電のリスクが高く、素人による工事は大変危険です。安全を最優先に考え、資格を持った専門家に依頼することをお勧めします。適切な保護対策を施したとしても、VVFケーブルの屋外使用は一時的・応急的な措置に留め、恒久的な屋外配線には適切な屋外用ケーブルを選択しましょう。
VVFケーブルを安全に配線するには、いくつかの重要な注意点と法的要件を守る必要があります。VVFケーブルの配線作業は、原則として第二種電気工事士以上の資格が必要です。これは電気事業法によって定められており、無資格での電気工事は違法となります。単なる知識だけでなく、実技を含めた試験に合格した者だけが安全に工事できるという考え方に基づいているのです。
配線時には必ず配線前に分電盤のブレーカーを落とし、電源が確実に切れていることを確認してください。テスターで通電していないことを確認する習慣をつけると、より安全に作業できるでしょう。また、VVFケーブルの被覆を剥く際には専用のVVFストリッパーを使用し、心線を傷つけないよう注意が必要です。
保護管の使用も重要なポイントです。床下や壁中を通す場合は、必ず保護管（PF管やCD管など）に通しましょう。これにより物理的な損傷やねずみの被害から配線を守ることができます。特に水回りの近くでは絶対に露出配線を避け、防水処理を施すことが大切です。
VVFケーブルの曲げ半径にも注意が必要です。急角度で曲げると内部の心線が損傷する恐れがあるため、ケーブル太さの6倍程度の半径を確保して緩やかに曲げるようにしましょう。また複数のケーブルを束ねて配線する場合は、発熱による影響を考慮し、適切な間隔を設けることも忘れないでください。
電気工事士資格には第一種と第二種があり、一般住宅の配線には主に第二種電気工事士の資格で十分です。ただし600Vを超える工事や特定の場所での工事には第一種の資格が必要となります。
安全な電気環境を維持するために、VVFケーブルの配線は専門家に依頼することをお勧めします。無資格での工事は火災や感電事故の原因となるだけでなく、保険適用外となる可能性もあるため、十分な注意が必要です。
VVFケーブルを購入する際には、用途に合わせた適切な選択が安全な電気工事の第一歩となります。必要な長さや太さを事前に計算しておくと無駄がなく経済的です。また、余裕を持った長さを確保しておくと、万が一の際にも対応できるでしょう。
VVFケーブルを購入する際は、適切な長さと太さの選定が最も重要です。必要以上に長いケーブルは無駄になるだけでなく、配線スペースを圧迫して施工性を悪化させてしまいます。反対に短すぎると接続箇所に余裕がなく、引っ張られて断線の原因となることも。そのため、実際の配線経路を測定し、余裕を持って10%程度長めに購入するのが賢明です。
太さ選びはさらに重要で、接続する電気機器の消費電力に合わせる必要があります。VVFケーブルの太さは主に1.6mm、2.0mm、2.6mmの3種類があり、それぞれ許容電流値が異なります。例えば一般的なコンセント回路では2.0mm、エアコンなどの大型家電には2.6mmが適しています。間違った太さを選ぶと発熱や火災の原因になりかねませんので注意しましょう。
具体的な選び方としては以下を参考にしてください。
適切な長さと太さを選ぶことで、安全で効率的な電気工事が実現できます。
VVFケーブルの品質は安全性に直結するため、信頼できるメーカー選びと品質の見極めは非常に重要です。日本の電線市場ではSFCC、弥栄電線、冨士電線工業、矢崎エナジーシステム、住電HSTケーブルなど高品質なVVFケーブルを提供しています。これらのメーカー品は製造基準が厳しく、安定した品質が確保されていることが多いでしょう。
品質の良いVVFケーブルを見分けるポイントはいくつかあります。まずJIS規格（日本工業規格）マークの有無を確認しましょう。このマークがあれば、最低限の品質基準をクリアしていることを示しています。また、ケーブルの被覆が均一で、色むらや変形がないことも良品の証です。
購入前にはケーブルの太さを表す表示（1.6mm、2.0mm、2.6mmなど）が明確に印字されているか確認してみてください。信頼できる製品には必ず規格や製造年月日も印字されています。被覆を触ってみて、柔軟性がありながらも弾力性のある製品が理想的です。
製造年月日も重要な判断材料となります。ビニル素材は時間とともに劣化するため、なるべく新しい製造日のものを選ぶと良いでしょう。保管状態も品質に影響するため、直射日光が当たる場所や雨水にさらされている製品は避けたほうが無難です。
安価な製品には注意が必要です。極端に価格の安いVVFケーブルは、導体に使用される銅の純度が低かったり、被覆が薄かったりする場合があります。これらは使用中の発熱や絶縁劣化につながる恐れがあるため、多少価格が高くても信頼できるメーカーの製品を選ぶことが安全への投資となるのです。
VVFケーブルの購入時には適切な価格相場を理解し、いくつかの重要なチェックポイントを押さえることが大切です。現在、VVFケーブルの価格相場は太さと心線の数によって大きく変動します。長さは100m巻の商品が一般的です。
購入時のチェックポイントとしては、まず製造年を確認しましょう。VVFケーブルは経年劣化するため、できるだけ新しい製造年のものを選ぶことが重要です。また、外観に傷や変色がないか、被覆が均一であるかも確認してください。
VVFケーブルに関連して必要になる付属品の費用も考慮する必要があります。また、保護のためのVE管やPF管なども必要に応じて準備しておくと良いでしょう。
購入時には見積もった必要量より少し多めに購入しておくことも賢明です。途中で足りなくなると作業効率が落ちますし、継ぎ足しの接続部分が増えると安全性にも影響しかねません。質の良いVVFケーブルを適切に選ぶことで、安全で長持ちする電気設備が実現できます。
本記事では、住宅の電気配線に欠かせないVVFケーブルについて詳しく解説してきました。VVFケーブルは屋内配線の主役として、私たちの日常生活を支える重要な役割を担っています。
VVFケーブルとは、ビニル絶縁ビニルシースケーブルの略称で、柔軟性があり取り扱いやすい特性を持つ電線です。その基本構造は、銅製の導体を塩化ビニルで絶縁し、さらに外側を塩化ビニル製のシースで覆った構造になっています。VVRケーブルとの最大の違いは、平型か丸型かという形状の違いにあり、現在の住宅配線ではほとんどがVVFケーブルを採用しているといえるでしょう。
VVFケーブルを選ぶ際は、サイズ（1.6mm、2.0mm、2.6mm）と心線の数（2心、3心）を用途に合わせて正しく選択することが重要です。コンセント回路には2心を、照明器具などのスイッチ回路には3心を使用するのが一般的となっています。また、色分けによる識別も重要なポイントで、黒・白・緑などの色は用途別に意味を持っていることを覚えておきましょう。
VVFケーブルの使用にあたっては、屋内専用であることを理解し、許容電流を超えないよう適切な配線設計を行うことが安全のカギとなります。
施工面では、専用コネクタを使った接続方法や、屋外使用時の防水対策など、細かな注意点が多数あります。特に重要なのは、電気工事士資格の必要性についての理解で、法律で定められた範囲内での作業にとどめるべきことを忘れないでください。
VVFケーブルを購入する際は、用途に合った長さと太さを選び、信頼できるメーカーの製品を選ぶことをお勧めします。価格だけで判断せず、品質や安全性を重視した選択が、長期的には最も経済的な選択となるはずです。
適切なVVFケーブルの選択と使用は、住宅の電気安全と効率的な電力供給の基盤となります。専門家への相談も躊躇せず、正しい知識と適切な判断で、安心できる住環境づくりに役立ててください。
