製品特長

• 電線被覆を剥き、差し込むだけで結線完了。

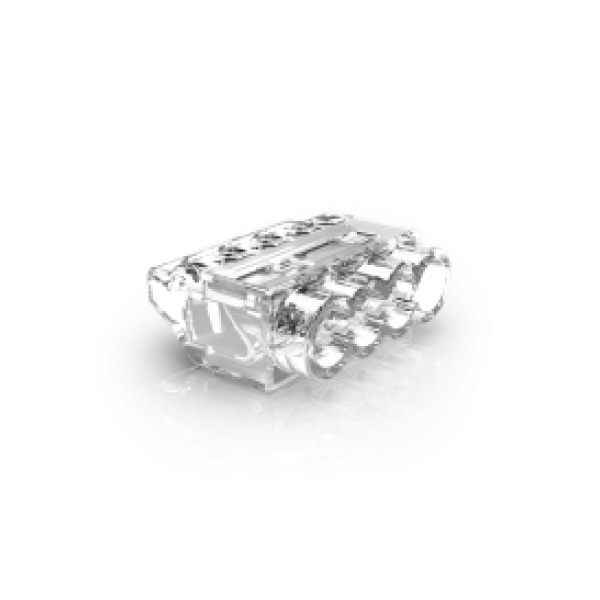

• コンパクト&透明ボディで接続確認の視認性良好。
• 難燃性プラスチックV-0採用！（商品紹介動画で確認できます）
• テスターにより通電の確認もできて安心kンを大幅にアップ！
さらにUL、PSEの認証も取得。RoHSにも適合しています。
• 差込千数によって色分け。穴数がひと目でわかる親切設計。
• 2点接点接触により、信頼性をアップ。
• 箱寸法をシリーズで統一。棚割の手間に配慮しました。

取付方法

1. 電線の被覆を11mm±2ストリップしてください。
2. 電線はまっすぐに、つきあたるまで差し込み、挿入位置を目視で確認してください。
3. 電線は、奥まで確実に押し込んでください。

通電の確認

• テスター棒を挿入し、通電状態を確認してください。
  ※通電確認窓の位置・形状は型式によって異なります。
  ※テスター棒は先端の直径1.2mm以下のものをご使用ください。

構造・性能表

商品紹介動画
