KIV 22SQ 赤

KIV 電気機器用ビニル絶縁電線

製品特長

  • 一般低圧電気機器配線に使用されます。(定格:60℃ 600V)
  • 導体が可とう撚り線のため、可とう性に優れ作業性も良好です。
  • 電気用品安全法による型式認定品です。
  • JIS C 3316参考規格。

注意事項

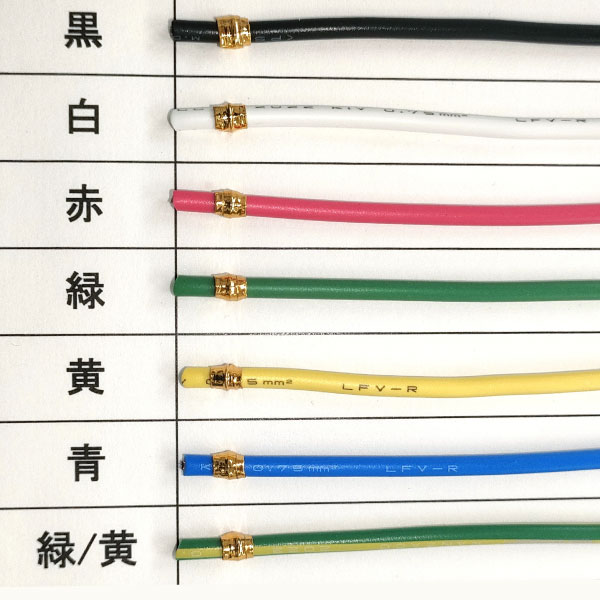

シースカラーは商品名をご確認ください。共通画像を使用しています。

構造表

 導体 絶縁体
厚さ
mm
仕上
外径
約mm
概算質量
kg/km
(参考値)
導体抵抗
Ω/km
試験
電圧
(スパーク)
V
絶縁抵抗
MΩ・km
断面積
mm2
構造
素線数/素線径
mm
外径
mm
20℃ 60℃
0.5 20/0.18 0.9 0.8 2.5 11 36.7 7,500 50 0.2
0.75 30/0.18 1.1 2.7 14 24.4
1.25 50/0.18 1.5 3.1 20 14.7
2 37/0.26 1.8 3.4 27 9.5 0.15
3.5 45/0.32 2.5 4.1 45 5.09
5.5 70/0.32 3.1 1.0 5.1 70 3.27
8 50/0.45 3.7 1.2 6.1 100 2.32
14 88/0.45 4.9 1.4 7.7 170 1.32 10,000 40 0.1
22 7/20/0.45 7.0 1.6 10.5 270 0.844
38 7/34/0.45 9.1 1.8 13.0 440 0.496 12,500
60 19/20/0.45 11.6 15.5 665 0.311 30 0.07
100 19/34/0.45 15.2 2.0 19.5 1,110 0.183
150 27/34/0.45 18.7 2.2 24 1,560 0.129 15,000 20 0.05
200 37/34/0.45 21.2 2.4 26 2,100 0.0939
250 37/42/0.45 23.6 2.4 29 2,580 0.076
325 37/55/0.45 27.0 2.6 33 3,360 0.0581 17,500

定尺 : 0.5SQ~2SQ 200m 3.5SQ~5.5SQ 100m 8SQ以上は切断可

KIV 22SQ 赤
在庫:メーカー直送
¥916/m(税抜)
m×

切断可能条長は1m~1000mです

小計:¥-(税抜)
¥-(税込)
※切断条長20m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
(お見積りもこちら)
