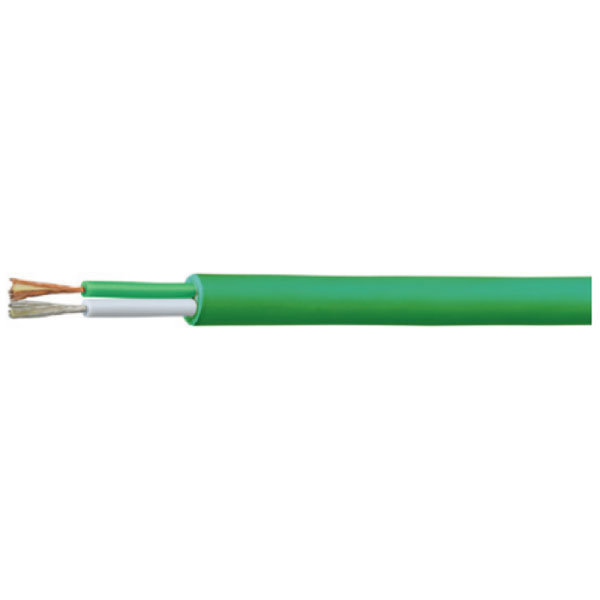

KCBタフEV3 1P X 0.75SQ(96/0.1) 緑
KCBタフEV3 1P X 0.75SQ(96/0.1) 緑
KCBタフEV3 1P X 0.75SQ(96/0.1) 緑

基本情報

メーカー 福電
商品名 KCBタフEV3 1P X 0.75SQ(96/0.1) 緑
入り数 1
単位 m
税区分 ※10%対象
商品コード 5170000147

KCBタフEV3 1P X 0.75SQ(96/0.1) 緑

特殊ポリエチレン絶縁/難燃特殊エラストマー外被 丸形 フレキシブル耐震型補償導線
可動部での使用が可能な90℃耐熱の補償導線

製品カタログ・仕様

製品特長

柔軟性に優れており射出成形機やロボット等の可動部の配線にお薦めします。可動部での使用が可能な90℃耐熱の補償導線です。
旧JIS規格色(シース色青)：VXタフEV3
新JIS規格色(シース色緑)：KCBタフEV3

注意事項

仕様詳細は選定表にてご確認ください。
共通画像を使用しています。製品の色は、実物と多少異なることがあります。

構造・特性表

区分 項目 　
導体 公称断面積 SQ 0.75
導体構成 本/mm 96/0.1
導体外径 mm 1.13
絶縁 絶縁被覆厚 mm 0.60
絶縁体外径 約mm 2.33
外被 外被被覆厚 mm 1.00
仕上外径 約mm 6.7
概算質量 kg/km 51
屈曲試験性能 曲げ試験 回 500万回
ねん回試験 回 500万回
ケーブルベア 回 500万回

※屈曲回数はあくまで参考値であり、保証値ではありません。

補償導線の選定について

詳しくはこちら ≫


種類と色

熱電対
の種類		 JIS-1981(参考) JIS-1995(参考) JIS-2012
記号 被覆色 記号 被覆色／色区分2
(JIS-1981色)		 被覆色／色区分1
(IEC規格色)		 記号 被覆色
(IEC規格色)
K KX青-赤／白 KX青-赤／白緑-緑／白 KX緑-緑／白
KX- KCA-緑-緑／白
(規格上のみ有)		 --
WX青-赤／白 KCB青-赤／白緑-緑／白 KCA緑-緑／白
VX青-赤／白 KCC青-赤／白緑-緑／白 KCB緑-緑／白
J JX黄-赤／白 JX黄-赤／白黒-黒／白 JX黒-黒／白
T TX茶-赤／白 TX茶-赤／白茶-茶／白 TX茶-茶／白
E EX紫-赤／白 EX紫-赤／白青紫-青紫／白 EX青紫-青紫／白
R
S		 RX
SX		黒-赤／白 RCA/RCB
SCA/SCB		黒-赤／白橙-橙／白 RCA/RCB
SCA/SCB		橙-橙／白
B BX灰-赤／白 BC灰-赤／白灰-灰／白 BC灰-灰／白
N -- NX/NC-ピンク-ピンク／白 NX/NCピンク-ピンク／白

使用区分

測定精度と配線環境（特に温度）を考慮して選定してください。

規格 使用区分記号 区分と精度 使用温度範囲
JIS-1981 G一般用 普通級-20℃～90℃
GS一般用 精密級-20℃～90℃
H耐熱用 普通級0℃～150℃
HS耐熱用 精密級0℃～150℃
JIS-2012
(JIS-1995)		 1-G一般用 精密級-20℃～90℃
2-G一般用 普通級-20℃～90℃
1-H耐熱用 精密級0℃～150℃
2-H耐熱用 普通級0℃～150℃
1-S高耐熱用 精密級-25℃～200℃
2-S高耐熱用 普通級-25℃～200℃

絶縁体／外被の材料

一般用の場合

種類 材質 耐寒・耐熱温度(℃)
Vビニル-10～60
HV耐熱ビニル-10～80
SHV特殊耐熱ビニル-10～105
TV耐寒ビニル-20～60
NV難燃ビニル-10～60
NHV難燃耐熱ビニル-10～80
NSHV難燃特殊耐熱ビニル-10～105
Eポリエチレン-60～75
EMノンハロゲンポリオレフィン-40～75
C架橋ポリエチレン-60～105

耐熱用／高耐熱用の場合

種類 材質 耐寒・耐熱温度(℃)
GBガラス編組0～200
FRふっ素ゴム-60～200
FEPFEP ふっ素樹脂-80～200
PFAPFA ふっ素樹脂-80～260
ETFEETFE ふっ素樹脂-80～150

シールド及び外装

補償導線は微少電圧を扱うため、電気的シールドは配線方法とともに十分な注意が必要です。

記号 種類 特長
シールドBA軟銅線編組柔軟性がある
（主に細物・平形）
BTすずめっき軟銅線編組柔軟性がある
（主に細物・平形）
SA銅テープ丸形・多対に使用
SLアルミマイラーテープ
（ドレインワイヤー入）		軽量・経済的
（丸形に使用）
外装OBS外ステンレス線編組シールドと外部保護
KCBタフEV3 1P X 0.75SQ(96/0.1) 緑
在庫：メーカー直送
¥979/m（税抜）
m× 本

切断可能条長は10m～1000mです

小計：￥-（税抜）
￥-（税込）
※切断条長20m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
