KXタフラ-BT 1P X 1.25SQ(40/0.2) 青
KXタフラ-BT 1P X 1.25SQ(40/0.2) 青
KXタフラ-BT 1P X 1.25SQ(40/0.2) 青

基本情報

メーカー 福電
商品名 KXタフラ-BT 1P X 1.25SQ(40/0.2) 青
入り数 1
単位 m
税区分 ※10%対象
商品コード 5170000121

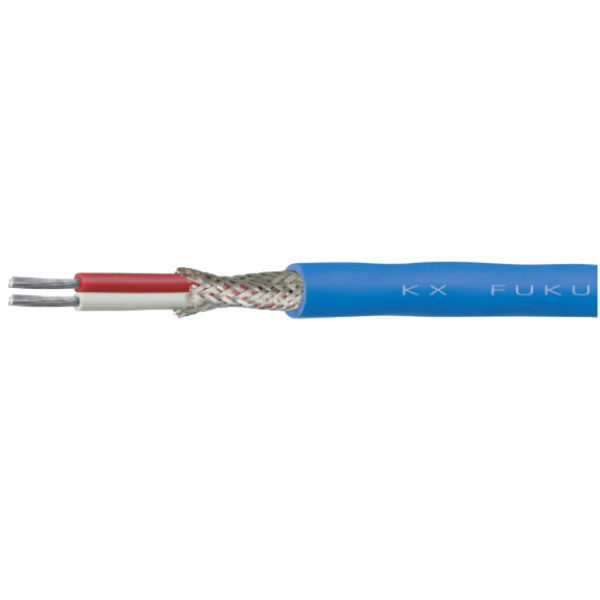

KXタフラ-BT 1P X 1.25SQ(40/0.2) 青

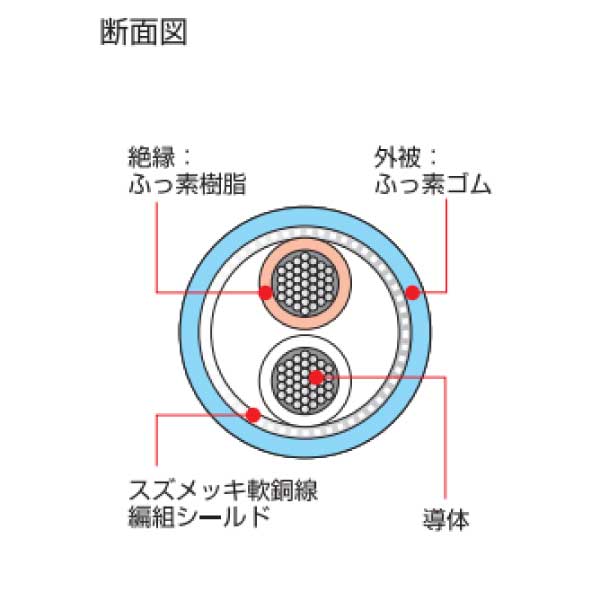

ふっ素樹脂絶縁/ふっ素ゴム外被 スズメッキ軟銅線編組シールド付 丸形 フレキシブル耐震型補償導線
耐熱性、難燃性、可とう性、耐油性、耐スパッタ性に優れた200℃耐熱の補償導線

製品カタログ・仕様

製品特長

耐熱性、難燃性、可とう性、耐油性、耐スパッタ性に優れた200℃耐熱の補償導線です。 シールドを施しておりますので遮蔽効果も優れております。 柔軟性に優れており可動部でご使用いただけます。 耐薬品性に関する詳細はお問合せ窓口まで。
尚、水蒸気環境下ではご使用出来ませんのでご注意ください。 ※屈曲試験性能：ケーブルベア 1,000 万回(参考値)

注意事項

仕様詳細は選定表にてご確認ください。
共通画像を使用しています。製品の色は、実物と多少異なることがあります。

構造表

サイズ 導体 絶縁体 遮蔽厚
(mm)		 外被 標準条長
(m)		 概算質量
(kg/km)
構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)
1.25SQ 40/0.2 1.46 0.3 2.0 0.3 1.0 6.9 500 124

補償導線の選定について

詳しくはこちら ≫


種類と色

熱電対
の種類		 JIS-1981(参考) JIS-1995(参考) JIS-2012
記号 被覆色 記号 被覆色／色区分2
(JIS-1981色)		 被覆色／色区分1
(IEC規格色)		 記号 被覆色
(IEC規格色)
K KX青-赤／白 KX青-赤／白緑-緑／白 KX緑-緑／白
KX- KCA-緑-緑／白
(規格上のみ有)		 --
WX青-赤／白 KCB青-赤／白緑-緑／白 KCA緑-緑／白
VX青-赤／白 KCC青-赤／白緑-緑／白 KCB緑-緑／白
J JX黄-赤／白 JX黄-赤／白黒-黒／白 JX黒-黒／白
T TX茶-赤／白 TX茶-赤／白茶-茶／白 TX茶-茶／白
E EX紫-赤／白 EX紫-赤／白青紫-青紫／白 EX青紫-青紫／白
R
S		 RX
SX		黒-赤／白 RCA/RCB
SCA/SCB		黒-赤／白橙-橙／白 RCA/RCB
SCA/SCB		橙-橙／白
B BX灰-赤／白 BC灰-赤／白灰-灰／白 BC灰-灰／白
N -- NX/NC-ピンク-ピンク／白 NX/NCピンク-ピンク／白

使用区分

測定精度と配線環境（特に温度）を考慮して選定してください。

規格 使用区分記号 区分と精度 使用温度範囲
JIS-1981 G一般用 普通級-20℃～90℃
GS一般用 精密級-20℃～90℃
H耐熱用 普通級0℃～150℃
HS耐熱用 精密級0℃～150℃
JIS-2012
(JIS-1995)		 1-G一般用 精密級-20℃～90℃
2-G一般用 普通級-20℃～90℃
1-H耐熱用 精密級0℃～150℃
2-H耐熱用 普通級0℃～150℃
1-S高耐熱用 精密級-25℃～200℃
2-S高耐熱用 普通級-25℃～200℃

絶縁体／外被の材料

一般用の場合

種類 材質 耐寒・耐熱温度(℃)
Vビニル-10～60
HV耐熱ビニル-10～80
SHV特殊耐熱ビニル-10～105
TV耐寒ビニル-20～60
NV難燃ビニル-10～60
NHV難燃耐熱ビニル-10～80
NSHV難燃特殊耐熱ビニル-10～105
Eポリエチレン-60～75
EMノンハロゲンポリオレフィン-40～75
C架橋ポリエチレン-60～105

耐熱用／高耐熱用の場合

種類 材質 耐寒・耐熱温度(℃)
GBガラス編組0～200
FRふっ素ゴム-60～200
FEPFEP ふっ素樹脂-80～200
PFAPFA ふっ素樹脂-80～260
ETFEETFE ふっ素樹脂-80～150

シールド及び外装

補償導線は微少電圧を扱うため、電気的シールドは配線方法とともに十分な注意が必要です。

記号 種類 特長
シールドBA軟銅線編組柔軟性がある
（主に細物・平形）
BTすずめっき軟銅線編組柔軟性がある
（主に細物・平形）
SA銅テープ丸形・多対に使用
SLアルミマイラーテープ
（ドレインワイヤー入）		軽量・経済的
（丸形に使用）
外装OBS外ステンレス線編組シールドと外部保護
KXタフラ-BT 1P X 1.25SQ(40/0.2) 青
在庫：メーカー直送
¥3,045/m（税抜）
m× 本

切断可能条長は10m～1000mです

小計：￥-（税抜）
￥-（税込）
※切断条長20m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
カートに入れる
(お見積りもこちら)

最近見た商品

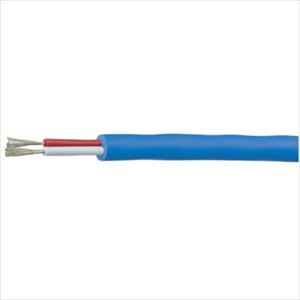

KXタフラ(FK) 1P X 0.2SQ(30/0.1) 青
