メーカー	福電
商品名	PLX-H-GGBF 1P X 0.5SQ(7/0.3) 赤
入り数	1
単位	m
税区分	※10%対象
商品コード	5170000077

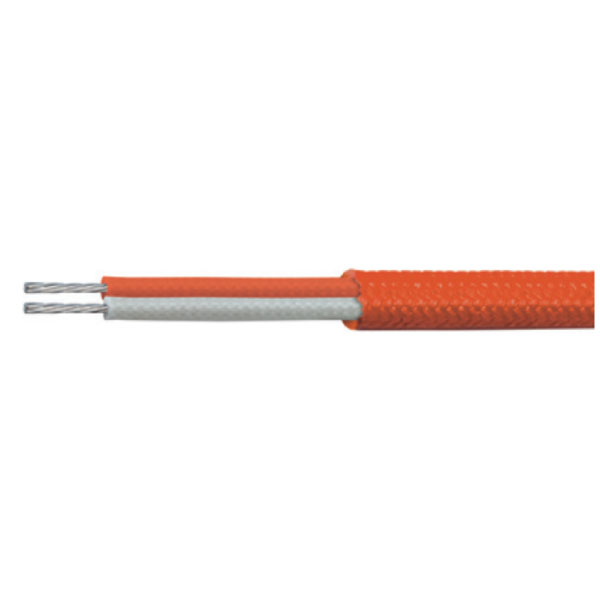

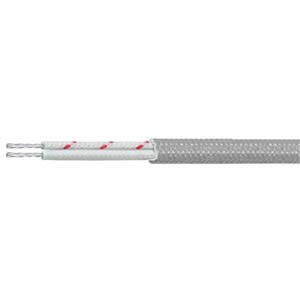

PLX-H-GGBF 1P X 0.5SQ(7/0.3) 赤

ガラス編組絶縁/外被　平形補償導線
プラチネル熱電対用の補償導線

製品カタログ・仕様

カタログ

製品特長

プラチネル熱電対用の補償導線です。

ガラス編組絶縁 / 外被　平形　補償導線

注意事項

仕様詳細は選定表にてご確認ください。
共通画像を使用しています。製品の色は、実物と多少異なることがあります。

構造・特性表

区分	項目	0.5
導体	公称断面積 SQ	0.5
	導体構成本/mm	7/0.3
	導体外径 mm	0.9
絶縁	絶縁被覆厚 mm	0.47
絶縁	絶縁体外径約mm	1.84×3.68
外被	外被被覆厚 mm	0.25
外被	仕上外径約mm	2.4×4.2
最大条長 m		1000
概算質量 kg/km		26

補償導線の選定について

詳しくはこちら ≫

種類と色

熱電対の種類	JIS-1981(参考)		JIS-1995(参考)			JIS-2012
熱電対の種類	記号	被覆色	記号	被覆色／色区分2 (JIS-1981色)	被覆色／色区分1 (IEC規格色)	記号	被覆色 (IEC規格色)
K	KX	青-赤／白	KX	青-赤／白	緑-緑／白	KX	緑-緑／白
	KX	-	KCA	-	緑-緑／白 (規格上のみ有)	-	-
	WX	青-赤／白	KCB	青-赤／白	緑-緑／白	KCA	緑-緑／白
	VX	青-赤／白	KCC	青-赤／白	緑-緑／白	KCB	緑-緑／白
J	JX	黄-赤／白	JX	黄-赤／白	黒-黒／白	JX	黒-黒／白
T	TX	茶-赤／白	TX	茶-赤／白	茶-茶／白	TX	茶-茶／白
E	EX	紫-赤／白	EX	紫-赤／白	青紫-青紫／白	EX	青紫-青紫／白
R S	RX SX	黒-赤／白	RCA/RCB SCA/SCB	黒-赤／白	橙-橙／白	RCA/RCB SCA/SCB	橙-橙／白
B	BX	灰-赤／白	BC	灰-赤／白	灰-灰／白	BC	灰-灰／白
N	-	-	NX/NC	-	ピンク-ピンク／白	NX/NC	ピンク-ピンク／白

使用区分

測定精度と配線環境（特に温度）を考慮して選定してください。

規格	使用区分記号	区分と精度	使用温度範囲
JIS-1981	G	一般用普通級	-20℃～90℃
	GS	一般用精密級	-20℃～90℃
	H	耐熱用普通級	0℃～150℃
	HS	耐熱用精密級	0℃～150℃
JIS-2012 (JIS-1995)	1-G	一般用精密級	-20℃～90℃
	2-G	一般用普通級	-20℃～90℃
	1-H	耐熱用精密級	0℃～150℃
	2-H	耐熱用普通級	0℃～150℃
	1-S	高耐熱用精密級	-25℃～200℃
	2-S	高耐熱用普通級	-25℃～200℃

絶縁体／外被の材料

一般用の場合

種類	材質	耐寒・耐熱温度(℃)
V	ビニル	-10～60
HV	耐熱ビニル	-10～80
SHV	特殊耐熱ビニル	-10～105
TV	耐寒ビニル	-20～60
NV	難燃ビニル	-10～60
NHV	難燃耐熱ビニル	-10～80
NSHV	難燃特殊耐熱ビニル	-10～105
E	ポリエチレン	-60～75
EM	ノンハロゲンポリオレフィン	-40～75
C	架橋ポリエチレン	-60～105

耐熱用／高耐熱用の場合

種類	材質	耐寒・耐熱温度(℃)
GB	ガラス編組	0～200
FR	ふっ素ゴム	-60～200
FEP	FEP ふっ素樹脂	-80～200
PFA	PFA ふっ素樹脂	-80～260
ETFE	ETFE ふっ素樹脂	-80～150

シールド及び外装

補償導線は微少電圧を扱うため、電気的シールドは配線方法とともに十分な注意が必要です。

	記号	種類	特長
	シールド	BA	軟銅線編組	柔軟性がある（主に細物・平形）
		BT	すずめっき軟銅線編組	柔軟性がある（主に細物・平形）
		SA	銅テープ	丸形・多対に使用
SL		アルミマイラーテープ（ドレインワイヤー入）	軽量・経済的（丸形に使用）
外装	OBS	外ステンレス線編組	シールドと外部保護

PLX-H-GGBF 1P X 0.5SQ(7/0.3) 赤

在庫：メーカー直送

¥497/m（税抜）

m× 本

切断可能条長は10m～1000mです

小計：￥-（税抜）

￥-（税込）

※切断条長20m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
