BX-H-GGBF-BT 1P X 1.25SQ 灰
BX-H-GGBF-BT 1P X 1.25SQ 灰
BX-H-GGBF-BT 1P X 1.25SQ 灰

基本情報

メーカー 福電
商品名 BX-H-GGBF-BT 1P X 1.25SQ 灰
入り数 1
単位 m
税区分 ※10%対象
商品コード 5170000076

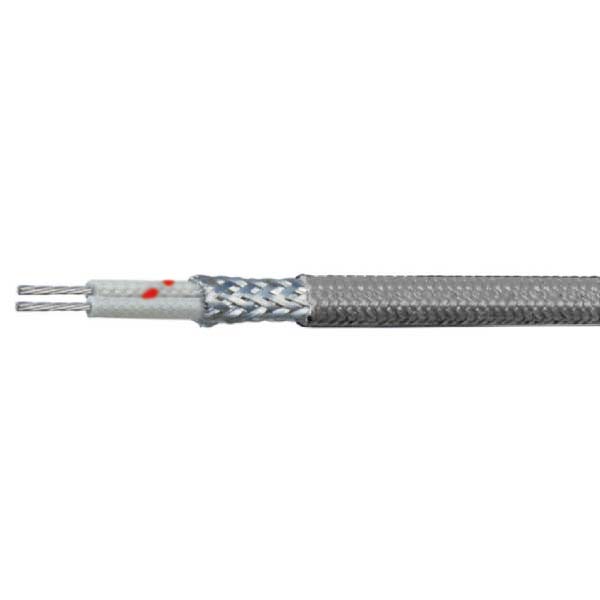

BX-H-GGBF-BT 1P X 1.25SQ 灰

ガラス編組絶縁/外被 スズメッキ軟銅線編組シールド付 平形 補償導線
遮蔽付きの耐熱性を有した一般的なタイプ

製品カタログ・仕様

製品特長

ガラス編組絶縁・ガラス編組外被を施したスズメッキ軟銅線編組シールド付の熱電対用平形補償導線です。 耐熱性を有した一般的なタイプです。※湿度の高い箇所、水のかかる箇所ではご使用になれません

注意事項

仕様詳細は選定表にてご確認ください。
共通画像を使用しています。製品の色は、実物と多少異なることがあります。

構造・特性表

区分 項目 0.3 0.5 0.75 1.25 1.3 2 2.3
導体 公称断面積 SQ 0.30.50.751.251.322.3
導体構成 本/mm 12/0.187/0.3224/0.27/0.454/0.657/0.67/0.65
導体外径 mm 0.720.961.131.351.571.801.95
絶縁 絶縁被覆厚 mm 0.320.320.370.370.370.370.37
絶縁体外径 約mm 1.381.601.872.092.312.542.69
シールド 遮蔽厚 mm 0.300.300.300.300.300.300.30
外径 約mm 2.0×3.42.2×3.82.3×4.42.7×4.83.0×5.33.2×5.73.3×6.0
外被 外被被覆厚 mm 0.250.250.450.450.450.450.45
仕上外径 約mm 2.5×3.92.7×4.33.4×5.33.6×5.73.9×6.24.1×6.64.2×6.9
最大条長 m 1000100010001000100010001000
概算質量 kg/km 23284652577178

補償導線の選定について

詳しくはこちら ≫


種類と色

熱電対
の種類		 JIS-1981(参考) JIS-1995(参考) JIS-2012
記号 被覆色 記号 被覆色／色区分2
(JIS-1981色)		 被覆色／色区分1
(IEC規格色)		 記号 被覆色
(IEC規格色)
K KX青-赤／白 KX青-赤／白緑-緑／白 KX緑-緑／白
KX- KCA-緑-緑／白
(規格上のみ有)		 --
WX青-赤／白 KCB青-赤／白緑-緑／白 KCA緑-緑／白
VX青-赤／白 KCC青-赤／白緑-緑／白 KCB緑-緑／白
J JX黄-赤／白 JX黄-赤／白黒-黒／白 JX黒-黒／白
T TX茶-赤／白 TX茶-赤／白茶-茶／白 TX茶-茶／白
E EX紫-赤／白 EX紫-赤／白青紫-青紫／白 EX青紫-青紫／白
R
S		 RX
SX		黒-赤／白 RCA/RCB
SCA/SCB		黒-赤／白橙-橙／白 RCA/RCB
SCA/SCB		橙-橙／白
B BX灰-赤／白 BC灰-赤／白灰-灰／白 BC灰-灰／白
N -- NX/NC-ピンク-ピンク／白 NX/NCピンク-ピンク／白

使用区分

測定精度と配線環境（特に温度）を考慮して選定してください。

規格 使用区分記号 区分と精度 使用温度範囲
JIS-1981 G一般用 普通級-20℃～90℃
GS一般用 精密級-20℃～90℃
H耐熱用 普通級0℃～150℃
HS耐熱用 精密級0℃～150℃
JIS-2012
(JIS-1995)		 1-G一般用 精密級-20℃～90℃
2-G一般用 普通級-20℃～90℃
1-H耐熱用 精密級0℃～150℃
2-H耐熱用 普通級0℃～150℃
1-S高耐熱用 精密級-25℃～200℃
2-S高耐熱用 普通級-25℃～200℃

絶縁体／外被の材料

一般用の場合

種類 材質 耐寒・耐熱温度(℃)
Vビニル-10～60
HV耐熱ビニル-10～80
SHV特殊耐熱ビニル-10～105
TV耐寒ビニル-20～60
NV難燃ビニル-10～60
NHV難燃耐熱ビニル-10～80
NSHV難燃特殊耐熱ビニル-10～105
Eポリエチレン-60～75
EMノンハロゲンポリオレフィン-40～75
C架橋ポリエチレン-60～105

耐熱用／高耐熱用の場合

種類 材質 耐寒・耐熱温度(℃)
GBガラス編組0～200
FRふっ素ゴム-60～200
FEPFEP ふっ素樹脂-80～200
PFAPFA ふっ素樹脂-80～260
ETFEETFE ふっ素樹脂-80～150

シールド及び外装

補償導線は微少電圧を扱うため、電気的シールドは配線方法とともに十分な注意が必要です。

記号 種類 特長
シールドBA軟銅線編組柔軟性がある
（主に細物・平形）
BTすずめっき軟銅線編組柔軟性がある
（主に細物・平形）
SA銅テープ丸形・多対に使用
SLアルミマイラーテープ
（ドレインワイヤー入）		軽量・経済的
（丸形に使用）
外装OBS外ステンレス線編組シールドと外部保護
BX-H-GGBF-BT 1P X 1.25SQ 灰
在庫：メーカー直送
¥544/m（税抜）
m× 本

切断可能条長は10m～1000mです

小計：￥-（税抜）
￥-（税込）
※切断条長20m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
