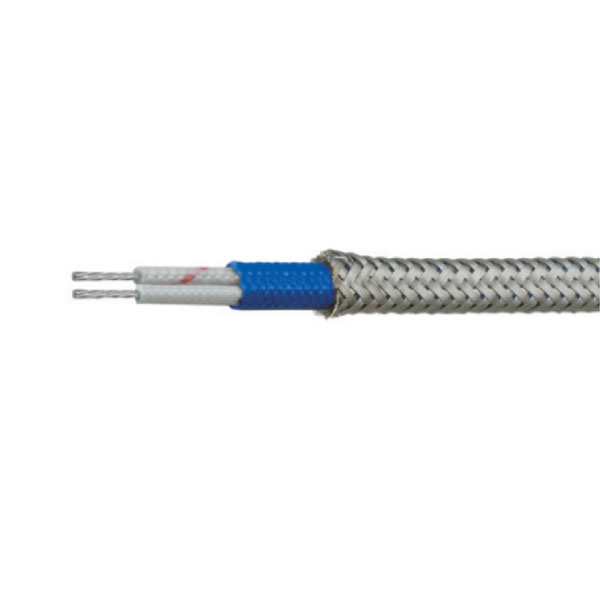

WX-H-GGBF-OBS 1P X 0.5SQ(7/0.32) 青
WX-H-GGBF-OBS 1P X 0.5SQ(7/0.32) 青
WX-H-GGBF-OBS 1P X 0.5SQ(7/0.32) 青

基本情報

メーカー 福電
商品名 WX-H-GGBF-OBS 1P X 0.5SQ(7/0.32) 青
入り数 1
単位 m
税区分 ※10%対象
商品コード 5170000067

WX-H-GGBF-OBS 1P X 0.5SQ(7/0.32) 青

ガラス編組絶縁/外被 平形 外装付 補償導線
耐熱性を有し、外装付きの平型タイプ

製品カタログ・仕様

製品特長

絶縁・外被にガラス編組を施したステンレス線編組外装付の熱電対用平形補償導線です。

注意事項

仕様詳細は選定表にてご確認ください。
共通画像を使用しています。製品の色は、実物と多少異なることがあります。

構造・特性表

区分 項目 GGBF-OBS
導体 公称断面積 SQ 0.50.51.25
導体構成 本/mm 7/0.307/0.327/0.45
導体外径 mm 0.900.961.35
絶縁 絶縁被覆厚 mm 0.470.320.37
絶縁体外径 約mm 1.841.602.09
＋脚の絶縁識別 赤地白地／赤のスパイラル白地／赤のスパイラル
外被 外被被覆厚 mm 0.250.250.45
仕上外径 約mm 2.4×4.22.1×3.73.0×5.1
外装 外装厚さ mm 0.300.300.30
仕上外径 約mm 3.0×4.82.7×4.33.6×5.7
最大条長 m 100010001000
概算質量 kg/km 363156

補償導線の選定について

詳しくはこちら ≫


種類と色

熱電対
の種類		 JIS-1981(参考) JIS-1995(参考) JIS-2012
記号 被覆色 記号 被覆色／色区分2
(JIS-1981色)		 被覆色／色区分1
(IEC規格色)		 記号 被覆色
(IEC規格色)
K KX青-赤／白 KX青-赤／白緑-緑／白 KX緑-緑／白
KX- KCA-緑-緑／白
(規格上のみ有)		 --
WX青-赤／白 KCB青-赤／白緑-緑／白 KCA緑-緑／白
VX青-赤／白 KCC青-赤／白緑-緑／白 KCB緑-緑／白
J JX黄-赤／白 JX黄-赤／白黒-黒／白 JX黒-黒／白
T TX茶-赤／白 TX茶-赤／白茶-茶／白 TX茶-茶／白
E EX紫-赤／白 EX紫-赤／白青紫-青紫／白 EX青紫-青紫／白
R
S		 RX
SX		黒-赤／白 RCA/RCB
SCA/SCB		黒-赤／白橙-橙／白 RCA/RCB
SCA/SCB		橙-橙／白
B BX灰-赤／白 BC灰-赤／白灰-灰／白 BC灰-灰／白
N -- NX/NC-ピンク-ピンク／白 NX/NCピンク-ピンク／白

使用区分

測定精度と配線環境（特に温度）を考慮して選定してください。

規格 使用区分記号 区分と精度 使用温度範囲
JIS-1981 G一般用 普通級-20℃～90℃
GS一般用 精密級-20℃～90℃
H耐熱用 普通級0℃～150℃
HS耐熱用 精密級0℃～150℃
JIS-2012
(JIS-1995)		 1-G一般用 精密級-20℃～90℃
2-G一般用 普通級-20℃～90℃
1-H耐熱用 精密級0℃～150℃
2-H耐熱用 普通級0℃～150℃
1-S高耐熱用 精密級-25℃～200℃
2-S高耐熱用 普通級-25℃～200℃

絶縁体／外被の材料

一般用の場合

種類 材質 耐寒・耐熱温度(℃)
Vビニル-10～60
HV耐熱ビニル-10～80
SHV特殊耐熱ビニル-10～105
TV耐寒ビニル-20～60
NV難燃ビニル-10～60
NHV難燃耐熱ビニル-10～80
NSHV難燃特殊耐熱ビニル-10～105
Eポリエチレン-60～75
EMノンハロゲンポリオレフィン-40～75
C架橋ポリエチレン-60～105

耐熱用／高耐熱用の場合

種類 材質 耐寒・耐熱温度(℃)
GBガラス編組0～200
FRふっ素ゴム-60～200
FEPFEP ふっ素樹脂-80～200
PFAPFA ふっ素樹脂-80～260
ETFEETFE ふっ素樹脂-80～150

シールド及び外装

補償導線は微少電圧を扱うため、電気的シールドは配線方法とともに十分な注意が必要です。

記号 種類 特長
シールドBA軟銅線編組柔軟性がある
（主に細物・平形）
BTすずめっき軟銅線編組柔軟性がある
（主に細物・平形）
SA銅テープ丸形・多対に使用
SLアルミマイラーテープ
（ドレインワイヤー入）		軽量・経済的
（丸形に使用）
外装OBS外ステンレス線編組シールドと外部保護
WX-H-GGBF-OBS 1P X 0.5SQ(7/0.32) 青
在庫：メーカー直送
¥385/m（税抜）
m× 本

切断可能条長は10m～1000mです

小計：￥-（税抜）
￥-（税込）
※切断条長20m未満の場合、切断費として別途1000円/本(税抜)発生いたします。
カートに入れる
(お見積りもこちら)

最近見た商品

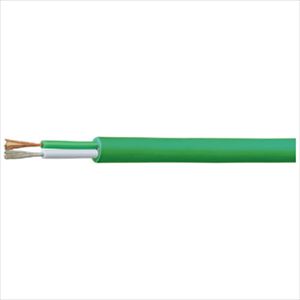

KCBタフEV3 1P X 0.75SQ(96/0.1) 緑
