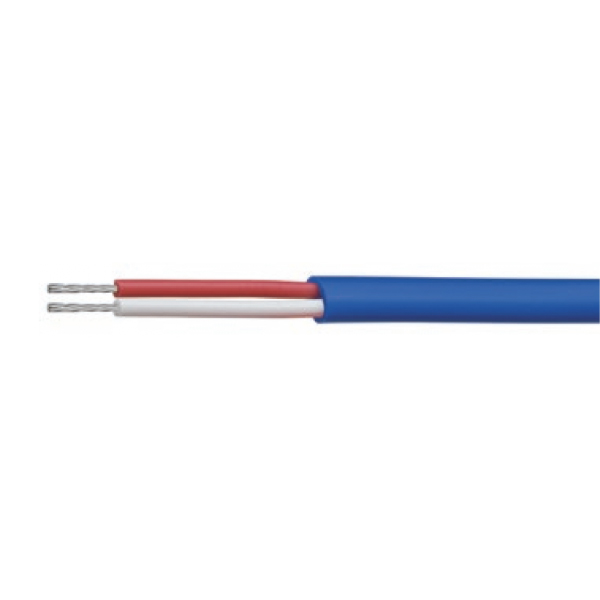

VX-G-VVF 1P X 0.75SQ 青
VX-G-VVF 1P X 0.75SQ 青

基本情報

メーカー 福電
商品名 VX-G-VVF 1P X 0.75SQ 青
入り数 1
単位 m
税区分 ※10%対象
商品コード 5170000026

VX-G-VVF 1P X 0.75SQ 青

防湿、防水性を有した一般的なタイプ。ビニル絶縁 / 外被 シールド無 平形

製品特長

ビニル絶縁・ビニル外被を施したシールド無の熱電対用平形補償導線

防湿、防水性を有した一般的なタイプです。

構造・特性表

区分 項目 公称断面積（SQ）
0.3 0.5 0.75 1.25 1.3 2 2.3
導体 導体構成（本/mm） 12/0.18 7/0.32 24/0.2 7/0.45 4/0.65 7/0.6 7/0.65
導体外径（mm） 0.72 0.96 1.13 1.35 1.57 1.80 1.95
絶縁 絶縁被覆厚（mm） 0.40 0.40 0.50 0.60 0.60 0.60 0.60
絶縁体外径（約mm） 1.52 1.76 2.13 2.55 2.77 3.00 3.15
外被 外被被覆厚（mm） 0.50 0.50 0.80 1.00 1.00 1.00 1.00
仕上外径（約mm） 2.6 × 4.1 2.8 × 4.6 3.8 × 5.9 4.6 × 7.1 4.8 × 7.6 5.0 × 8.0 5.2 × 8.4
電気特性 耐電圧（V/min） AC500 AC500 AC500 AC500 AC500 AC500 AC500
絶縁抵抗（MΩ・km） 500以上 500以上 500以上 500以上 500以上 500以上 500以上
最大条長（m） 2000 2000 2000 2000 2000 2000 2000
概算質量（kg/km） 17 23 37 56 61 76 84

補償導線の選定について

詳しくはこちら ≫


種類と色

熱電対
の種類		 JIS-1981(参考) JIS-1995(参考) JIS-2012
記号 被覆色 記号 被覆色／色区分2
(JIS-1981色)		 被覆色／色区分1
(IEC規格色)		 記号 被覆色
(IEC規格色)
K KX青-赤／白 KX青-赤／白緑-緑／白 KX緑-緑／白
KX- KCA-緑-緑／白(規格上のみ有) --
WX青-赤／白 KCB青-赤／白緑-緑／白 KCA緑-緑／白
VX青-赤／白 KCC青-赤／白緑-緑／白 KCB緑-緑／白
J JX黄-赤／白 JX黄-赤／白黒-黒／白 JX黒-黒／白
T TX茶-赤／白 TX茶-赤／白茶-茶／白 TX茶-茶／白
E EX紫-赤／白 EX紫-赤／白青紫-青紫／白 EX青紫-青紫／白
R
S		 RX
SX		黒-赤／白 RCA/RCB
SCA/SCB		黒-赤／白橙-橙／白 RCA/RCB
SCA/SCB		橙-橙／白
B BX灰-赤／白 BC灰-赤／白灰-灰／白 BC灰-灰／白
N -- NX/NC-ピンク-ピンク／白 NX/NCピンク-ピンク／白

使用区分

測定精度と配線環境（特に温度）を考慮して選定してください。

規格 使用区分記号 区分と精度 使用温度範囲
JIS-1981 G一般用 普通級-20℃～90℃
GS一般用 精密級-20℃～90℃
H耐熱用 普通級0℃～150℃
HS耐熱用 精密級0℃～150℃
JIS-2012
(JIS-1995)		 1-G一般用 精密級-20℃～90℃
2-G一般用 普通級-20℃～90℃
1-H耐熱用 精密級0℃～150℃
2-H耐熱用 普通級0℃～150℃
1-S高耐熱用 精密級-25℃～200℃
2-S高耐熱用 普通級-25℃～200℃

絶縁体／外被の材料

一般用の場合

種類 材質 耐寒・耐熱温度(℃)
Vビニル-10～60
HV耐熱ビニル-10～80
SHV特殊耐熱ビニル-10～105
TV耐寒ビニル-20～60
NV難燃ビニル-10～60
NHV難燃耐熱ビニル-10～80
NSHV難燃特殊耐熱ビニル-10～105
Eポリエチレン-60～75
EMノンハロゲンポリオレフィン-40～75
C架橋ポリエチレン-60～105

耐熱用／高耐熱用の場合

種類 材質 耐寒・耐熱温度(℃)
GBガラス編組0～200
FRふっ素ゴム-60～200
FEPFEP ふっ素樹脂-80～200
PFAPFA ふっ素樹脂-80～260
ETFEETFE ふっ素樹脂-80～150

シールド及び外装

補償導線は微少電圧を扱うため、電気的シールドは配線方法とともに十分な注意が必要です。

記号 種類 特長
シールドBA軟銅線編組柔軟性がある（主に細物・平形）
BTすずめっき軟銅線編組柔軟性がある（主に細物・平形）
SA銅テープ丸形・多対に使用
SLアルミマイラーテープ（ドレインワイヤー入）軽量・経済的（丸形に使用）
外装OBS外ステンレス線編組シールドと外部保護
VX-G-VVF 1P X 0.75SQ 青
在庫：メーカー直送
¥191/m（税抜）

￥210/m（税込）

m× 本
小計：￥-（税抜）
￥-（税込）
カートに入れる
(お見積りもこちら)
