基本情報

品番	FOKC-50
メーカー	古河電気工業
商品名	FOKC-50 アクアコネクター
入り数	1
単位	セット
税区分	※10%対象
商品コード	5160000246

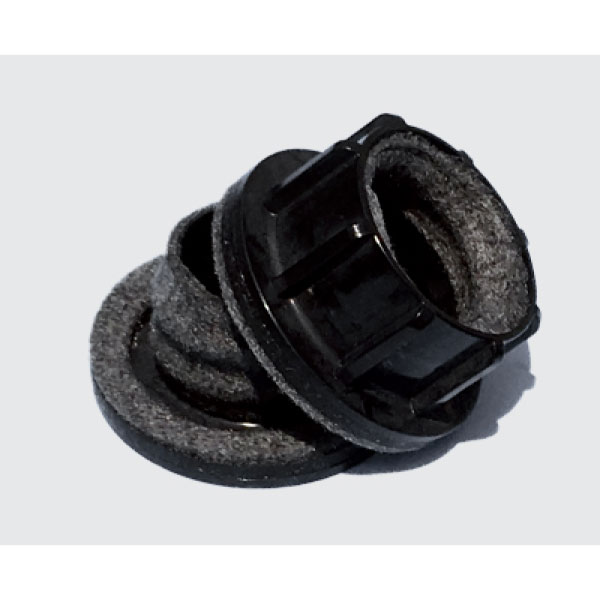

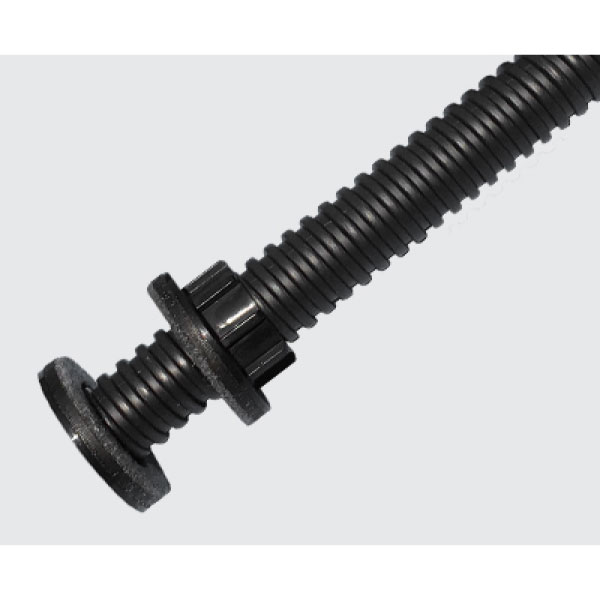

FOKC-50 アクアコネクター

エフレックス本体FP-50のマンホールなどの壁面接続材料

製品特長

抜群の作業性
ねじ込むだけで取り付けできます。
即時埋め戻し可能
パテを使用しないので、施工後すぐに埋め戻せます。
工具不要
締め付けは、手締めで充分です。
防水性
水膨張性不織布による高い防水性。（弊社試験で水圧0.05MPa 水漏れなし）
再接続可能
ネジ式なので、施工時に接続を間違えても再接続可能です。
難燃性
難燃エフレックスにも対応可能です。

注意事項

アクアナットの締め込みは、手締めで行ってください。
工具を使用しないでください。工具を使用すると製品が破損する恐れがあります。
地盤沈下が想定される場所では使用しないでください。
掘削溝は平滑にならして転圧してください。
ハンドホール壁面付近は管を敷設する高さに合わせて十分に転圧してください。
ハンドホールなどの壁面付近では、エフレックスの曲げ配管は行わないでください。
アクアコネクターの接続後、アクアナットや接続付近のエフレックスの上には乗らないでください。
ハンドホールなどの削孔は、ノックアウト部とそれ以外の境目など、段差のある面に開けないでください。
埋設後の再利用や水膨張性不織布部に水分を含んだ製品の使用はできません。
管内部に大量に水が浸入してくる現場での使用はお控えください。
ハンドホールなどの削孔の寸法は、適用コア径範囲に従ってください。
ハンドホールと接続する前に、エフレックスを整直してください。
アクアナットの締込は、締め込み値に従ってください。
埋め戻す際は、ハンドホール壁面とアクアコネクターの間に隙間が無いことを確認してから埋め戻してください。
アクアナットを埋め戻す際は、周囲から砂をかけ、緩みが無いことを確認しながら、十分に転圧してください。
多段配管を行う場合は、一段毎に接続、埋め戻し、転圧を繰り返してください。

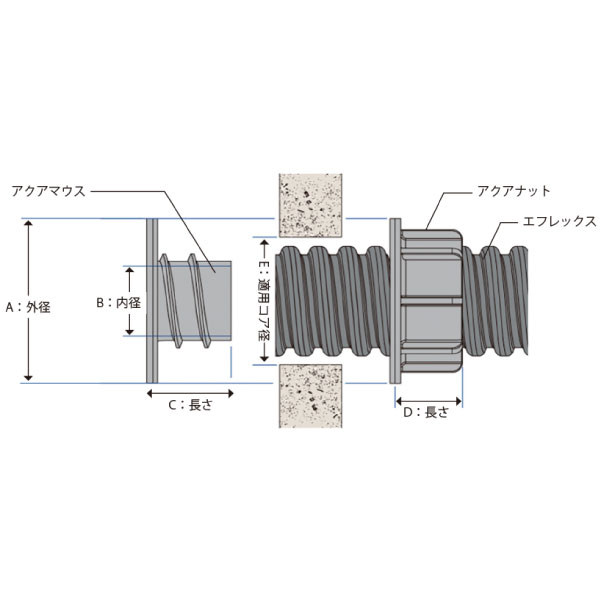

仕様

品番	A	B	C	D	E		隣り合うコアの中心間距離(※)
品番	外径	内径	長さ	長さ	適用コア径	推奨値	隣り合うコアの中心間距離(※)
FOKC-30	74	25	30	25	42～50	45	90以上
FOKC-40	89	36	40	33	58 ～65	60	105以上
FOKC-50	98	44	50	40	68 ～75	70	115以上
FOKC-65	123	59	63	52	89 ～96	90	135以上
FOKC-80	138	73	74	60	106 ～112	110	175以上
FOKC-100	182	92.5	88	73	135 ～141	135	200以上
FOKC-125	213	108.5	110	90	165～170	170	230以上
FOKC-150	241	136	129	105	197～200	200	260以上
