基本情報

品番	QB-S B06W-1-EM
メーカー	スリーエムジャパン
商品名	低圧電力ケーブル用シート巻き形接続材料 B06W-1-EM（単心用）
入り数	1
単位	組
税区分	※10%対象
商品コード	2290000038

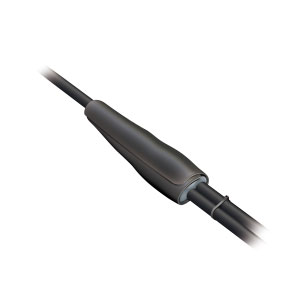

低圧電力ケーブル用シート巻き形接続材料 B06W-1-EM（単心用）

シート巻き工法による低圧ケーブル用分岐接続材料です。

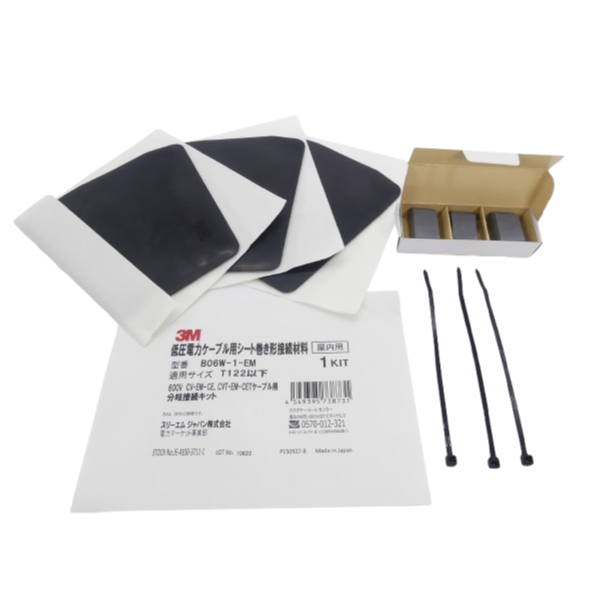

単心用3相分入り

製品特長

●ベタ付き防止

パテ層の位置を最適化し、施工後のパテのはみ出しがなく、隣接ケーブルへのパテ付着を防ぎ、きれいな仕上がりが持続します。
●簡単施工
シートに保護フィルムを内蔵し、自己融着テープ巻き不要で施工時間短縮。外部衝撃からのスリーブ突き抜けも防止。
●簡単施工
シートの形状・目印で簡単に位置合わせが可能。スキル不要の施工を実現。

注意事項

※コネクタは含まれておりません。別途ご用意ください。
蛙屋ではT型コネクタを取り揃えております。

製品仕様

性能
商用周波耐電圧	3.5kV 10分間（通電温度上昇後：1.0kV 10分間）に耐えること
通電温度上昇	105℃ 3時間 3回で異常のないこと
気密（外圧）	98kPa 1時間で内部浸水のないこと

JCAA（社団法人日本電力ケーブル接続技術協会）
性能規格JCAA K1101「600V架橋ポリエチレン絶縁電力ケーブル用接続部性能基準」に準拠します。

T型コネクタ選定表

		分岐線(SQ)
		3.5	5.5	8	14	22	38	60
幹線(SQ)	3.5	T7
	5.5	T11
	8	T16
	14	T20		T26	T44
	22	T26	T44
	38	T44		T60			T76
	60	T76				T98		T122
	100	T122

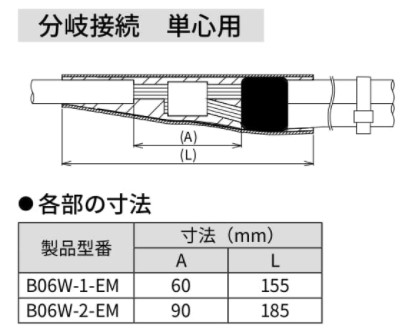

寸法

低圧電力ケーブル用シート巻き形接続材料 B06W-1-EM（単心用）

在庫：0 組

¥6,200/組（税抜）

￥6,820/組（税込）

組

小計：￥-（税抜）

￥-（税込）

在庫切れ

(お見積りもこちら)
