基本情報
| 品番 | Nﾆｭｰﾊﾟｯﾄ100 NPAT-60-ｳﾁ |
|---|---|
| メーカー | 住電機器システム |
| 商品名 | アサヒニューパット100 NPAT-12TN 屋内用 プレハブ端末処理材料 6600V 60SQ用 |
| 入り数 | 1 |
| 単位 | 組 |
| 税区分 | ※10%対象 |
| 商品コード | 2260000003 |

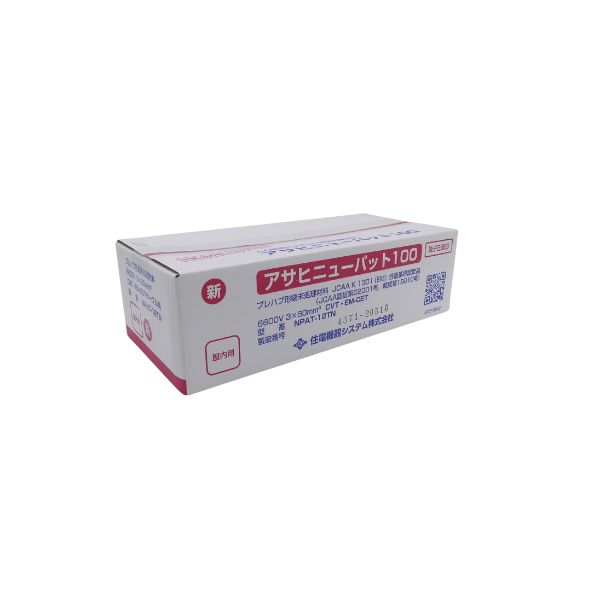

アサヒニューパット100 NPAT-12TN 屋内用 プレハブ端末処理材料 6600V 60SQ用
製品カタログ・仕様
特長

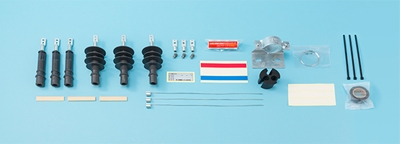

アサヒニューパット100
6600V CVT・EM-CET・CVT（EE）・EM-CET（EE）ケーブル用 プレハブ端末処理材料（圧着形）
屋内：JCAA K 1301(EM) 性能基準認定品（認証第02001号、軽認第19010号）
- テープレス・ハンダレス・グリスレスで作業性が向上、作業時間を短縮
- シリコーンゴム採用で耐候性・耐トラッキング性に優れる
- 差し込み工法で屋内外共に同寸法で施工可能
- クロロプレン・PVC・鉛を使わないエコ対応設計
作業手順
- ケーブルの段はぎ
- ACPテープ巻き、接地金具の取付け
- 本体の挿入
- 本体下部折り返し部の戻し
- 締め付けバンド、保護テープの巻き作業

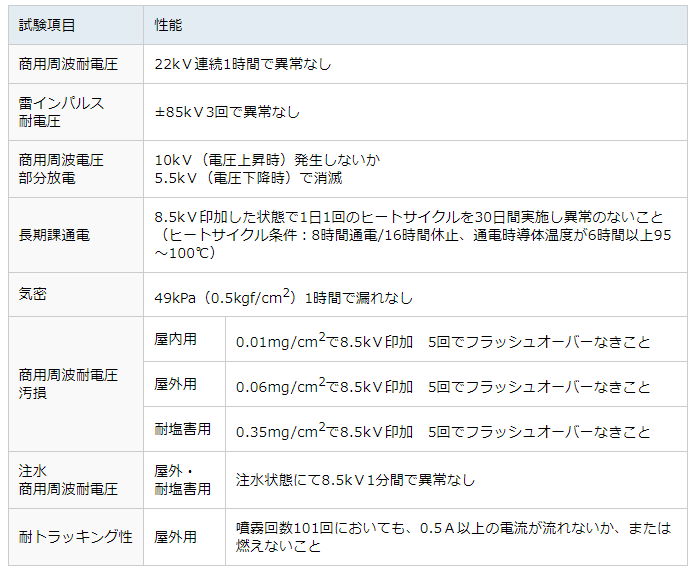

電気特性
| 試験項目 | 性能 |
|---|---|
| 商用周波耐電圧 | 22kV 連続1時間で異常なし |
| 雷インパルス耐電圧 | ±85kV 3回で異常なし |
| 商用周波電圧 部分放電 |
10kV（電圧上昇時）発生しないか 5.5kV（電圧下降時）で消滅 |
| 長期課通電 |
8.5kV印加した状態で1日1回のヒートサイクルを30日間実施し異常のないこと （ヒートサイクル条件：8時間通電／16時間休止、通電時導体温度が6時間以上95～100℃） |
| 気密 | 49kPa（0.5kgf/cm2）1時間で漏れなし |
| 商用周波耐電圧 汚損 |
屋内用：0.01mg/cm2で8.5kV印加、5回でフラッシュオーバーなきこと 屋外用：0.06mg/cm2で8.5kV印加、5回でフラッシュオーバーなきこと 耐塩害：0.35mg/cm2で8.5kV印加、5回でフラッシュオーバーなきこと |
| 注水 商用周波耐電圧 |
屋外・耐塩害用：注水状態で8.5kV 1分間で異常なし |
| 耐トラッキング性 | 噴霧回数101回においても、0.5A以上の電流が流れないか、または燃えないこと |
※エコケーブルや耐火ケーブルを使用する場合、シース収縮への対策が必要です。詳細は別途ご相談ください。
注意事項

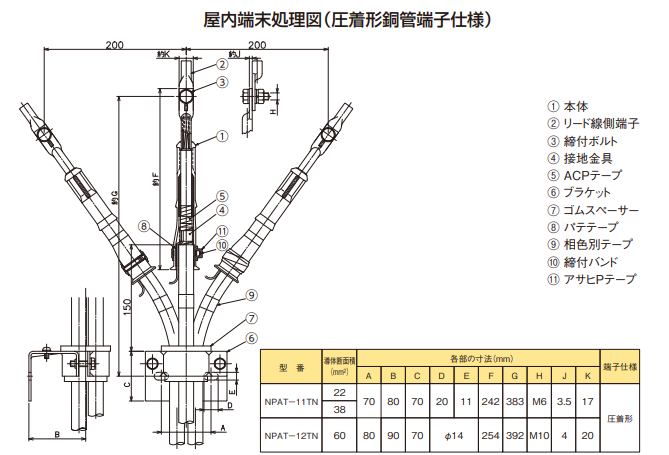

適用サイズ：6600V トリプレックスケーブル 60SQ製品寸法
アサヒニューパット100 NPAT-12TN 屋内用 プレハブ端末処理材料 6600V 60SQ用
在庫：8 組
¥14,900/組（税抜）
￥16,390/組（税込）
