ONB-D 多心(MVVS相当) 5C X 0.3SQ 灰 100m巻

ONB-D 多心(MVVS相当) 5C X 0.3SQ 灰 100m巻

ONB-D 多心(MVVS相当) 5C X 0.3SQ 灰 100m巻

基本情報

品番	ONB-D(MVVS)5X0.3
メーカー	オーナンバ
商品名	ONB-D 多心(MVVS相当) 5C X 0.3SQ 灰 100m巻
入り数	1
単位	m
税区分	※10%対象
商品コード	0450000551
商品属性１	MVVS
商品属性２	5C
商品属性３	0.3SQ

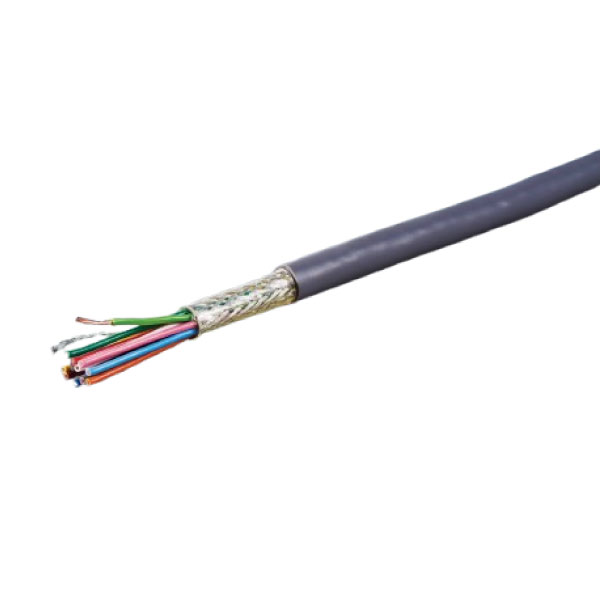

ONB-D 多心(MVVS相当) 5C X 0.3SQ 灰 100m巻

極細タイプ編組シールド・ドレンワイヤー付き計装用多心ケーブル(MVVS相当)

製品カタログ・仕様

カタログ

製品特長

主に100V未満の電子機器、計測器の配線用として使用され、特にノイズの影響のある場所に使用されます。
軽量でしかも仕上外径が細く柔軟性がありますので、配線時の取り扱いが容易です。
編組シールドを施していますので、放射ノイズや外部からのノイズの影響に対して高いノイズ除去効果及び優れた柔軟性が得られます。
線心の識別は、13心までを色分けとし14心以上のものについては、ライン色及び組合せによって識別していますので、回路判別が容易です。
絶縁体及びシースに鉛を含まない環境に優しいPVCを使用しております。（呼称 Pb Free）
ドレンワイヤー（縦添え）を施しているので、端末作業における加工を容易にします。
シース色：灰
定格温度：60℃　電圧：100V未満

注意事項

ケーブルキャリア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

構造表

線心数	公称断面積 mm2	構成（素線数/素線径）本/mm	導体外径 mm	絶縁体厚さ mm	絶縁体外径 mm	撚合外径 mm	シールド厚さ mm	シース厚さ mm	仕上外径 mm	許容電流 A	概算重量 kg/km
5C	0.3	12/0.18	0.7	0.3	1.3	3.5	0.3	1.0	6.2	3	60
	0.5	20/0.18	0.9	0.3	1.5	4.1	0.3	1.0	6.8	4	80
	0.75	30/0.18	1.1	0.3	1.7	4.6	0.3	1.0	7.3	5	95
	1.25	50/0.18	1.5	0.4	2.3	6.2	0.3	1.0	8.9	8	145
	2	37/0.26	1.8	0.4	2.6	7.0	0.3	1.0	9.7	10	185
6〜7C	0.3	12/0.18	0.7	0.3	1.3	3.9	0.3	1.0	6.6	3（3）	65（70）
	0.5	20/0.18	0.9	0.3	1.5	4.5	0.3	1.0	7.2	4（4）	90（95）
	0.75	30/0.18	1.1	0.3	1.7	5.1	0.3	1.0	7.8	5（5）	105（120）
	1.25	50/0.18	1.5	0.4	2.3	6.9	0.3	1.0	9.6	7（7）	165（180）
	2	37/0.26	1.8	0.4	2.6	7.8	0.3	1.0	10.5	10（9）	205（230）
8C	0.3	12/0.18	0.7	0.3	1.3	4.3	0.3	1.0	7.0	3	75
	0.5	20/0.18	0.9	0.3	1.5	5.0	0.3	1.0	7.7	4	100
	0.75	30/0.18	1.1	0.3	1.7	5.6	0.3	1.0	8.3	5	130
	1.25	50/0.18	1.5	0.4	2.3	7.6	0.3	1.0	10.3	7	195
	2	37/0.26	1.8	0.4	2.6	8.6	0.3	1.0	11.3	9	265
10C	0.3	12/0.18	0.7	0.3	1.3	5.2	0.3	1.0	7.9	2	90
	0.5	20/0.18	0.9	0.3	1.5	6.0	0.3	1.0	8.7	3	120
	0.75	30/0.18	1.1	0.3	1.7	6.8	0.3	1.0	9.5	4	155
	1.25	50/0.18	1.5	0.4	2.3	9.2	0.3	1.0	11.9	6	250
	2	37/0.26	1.8	0.4	2.6	10.4	0.35	1.0	13.4	8	340
12C	0.3	12/0.18	0.7	0.3	1.3	5.4	0.3	1.0	8.1	2	95
	0.5	20/0.18	0.9	0.3	1.5	6.2	0.3	1.0	8.9	3	130
	0.75	30/0.18	1.1	0.3	1.7	7.1	0.3	1.0	9.8	4	180
	1.25	50/0.18	1.5	0.4	2.3	9.6	0.3	1.0	12.3	6	300
	2	37/0.26	1.8	0.4	2.6	10.8	0.35	1.0	13.8	8	380
16C	0.3	12/0.18	0.7	0.3	1.3	6.1	0.3	1.0	8.8	2	125
	0.5	20/0.18	0.9	0.3	1.5	7.1	0.3	1.0	9.8	3	170
	0.75	30/0.18	1.1	0.3	1.7	8.0	0.3	1.0	10.7	4	225
	1.25	50/0.18	1.5	0.4	2.3	10.8	0.35	1.1	13.8	5	365

※許容電流はJCS第0168-1号に基づく参考値（周囲温度30℃・気中一条配線）
※（）内の許容電流・概算重量は7心の値
※在庫品・受注生産品は予告なく変更される場合があります。

ONB-D 多心(MVVS相当) 5C X 0.3SQ 灰 100m巻

在庫：1200 m

¥154/m（税抜）

￥169/m（税込）

m× 巻

小計：￥-（税抜）

￥-（税込）

カートに入れる

(お見積りもこちら)
