基本情報

品番	C1-SB38S
メーカー	大阪電具
商品名	圧縮端子38SQ 1つ穴導体円圧線用全面スズメッキ C1-SB38S
入り数	1
単位	個
税区分	※10%対象
商品コード	0410000019

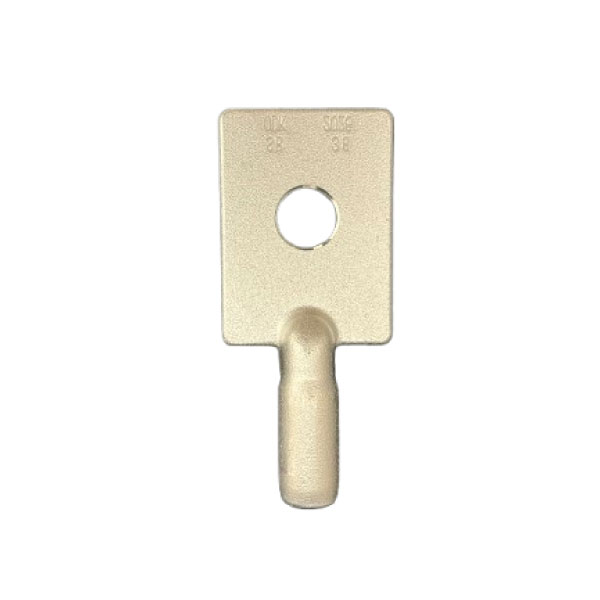

圧縮端子38SQ 1つ穴導体円圧線用全面スズメッキ C1-SB38S

圧縮端子1つ穴、導体円圧線用、全面スズメッキ

主に発変電設備主回路における変圧制御機器と銅電線との端末接続に使用します。また、地中線の立ち上がり三叉管の終端接続部における低圧引込線との端子接続や大型一般施設内変圧器の一次側、二次側の端子台との接続に使用します。

材質：JIS H3250　銅及び銅合金棒

穴数等、製品仕様につきましては商品名をご確認ください。
画像は共通画像を使用しています。

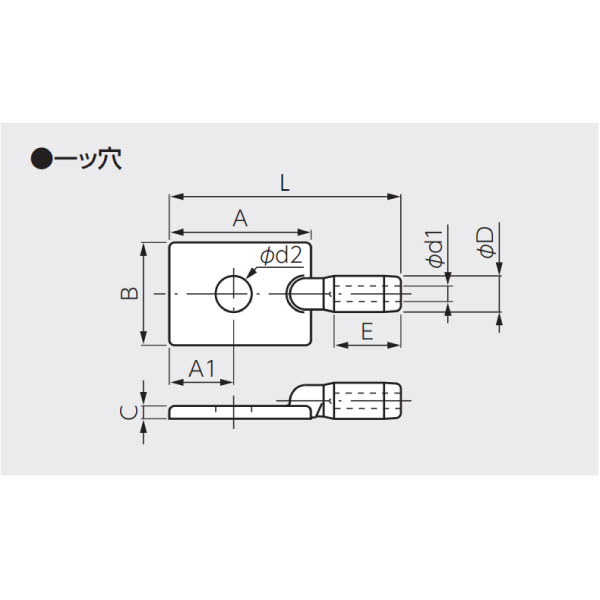

サイズ(mm2)	素線構成 (円撚り線)	素線構成 (円圧線)	導体外径 (円撚り線)	導体外径 (円圧線)	ー	d1(円撚り)	d1(円圧)	ー	ー	A1	A2	ー	B2	ー	d2	ー	使用ボルト	適用六角ダイス対角(mm)
14	7/1.6	ー	4.8	4.4	14	5.2	4.8	26	55	25	ー	40	ー	ー	14	90	M12	14
22	7/2.0	ー	6.0	5.5	14	6.4	6.0	26	55	25	ー	40	ー	ー	14	90	M12	14
38	7/2.6	ー	7.8	7.3	14	8.3	7.8	26	55	25	ー	40	ー	ー	14	90	M12	14
60	19/2.0	ー	10.0	9.3	19	10.6	9.8	30	55	25	ー	40	ー	ー	14	94	M12	19

圧縮端子38SQ 1つ穴導体円圧線用全面スズメッキ C1-SB38S

在庫：メーカー直送

¥1,530/個（税抜）

￥1,683/個（税込）

個

小計：￥-（税抜）

￥-（税込）

(お見積りもこちら)
