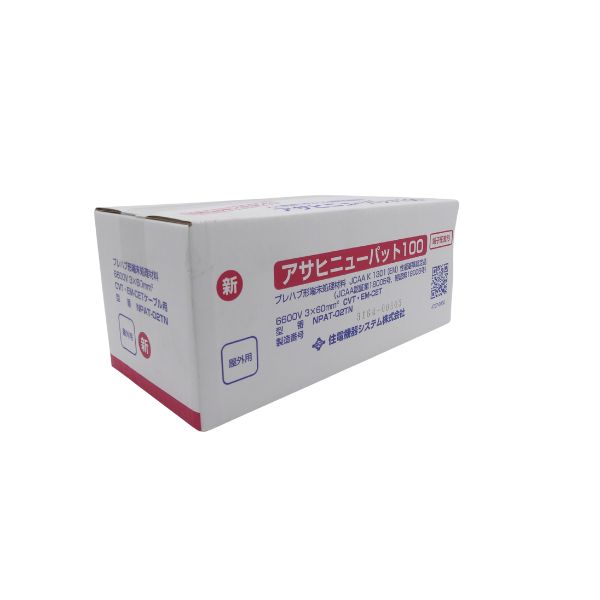

アサヒニューパット100 NPAT-02TN 屋外用 プレハブ端末処理材料 6600V 60SQ用

6600V プレハブ形 屋外 端末処理材料(圧着形)トリプレックスケーブル用

製品カタログ・仕様

特長

アサヒニューパット100

6600V CVT・EM-CET・CVT(EE)・EM-CET(EE)ケーブル用 プレハブ端末処理材料(圧着形)

屋外:JCAA K 1301(EM) 性能基準認定品(認証第18005号、軽認第18006号)


  • テープレス・ハンダレス・グリスレスで作業性が向上、作業時間を短縮
  • シリコーンゴム採用で耐候性・耐トラッキング性に優れる
  • 差し込み工法で屋内外共に同寸法で施工可能
  • クロロプレン・PVC・鉛を使わないエコ対応設計

作業手順

  1. ケーブルの段はぎ
  2. ACPテープ巻き、接地金具の取付け
  3. 本体の挿入
  4. 本体下部折り返し部の戻し
  5. 締め付けバンド、保護テープの巻き作業

電気特性

試験項目 性能
商用周波耐電圧 22kV 連続1時間で異常なし
雷インパルス耐電圧 ±85kV 3回で異常なし
商用周波電圧
部分放電
10kV(電圧上昇時)発生しないか
5.5kV(電圧下降時)で消滅
長期課通電 8.5kV印加した状態で1日1回のヒートサイクルを30日間実施し異常のないこと
(ヒートサイクル条件:8時間通電/16時間休止、通電時導体温度が6時間以上95~100℃)
気密 49kPa(0.5kgf/cm2)1時間で漏れなし
商用周波耐電圧
汚損
屋内用:0.01mg/cm2で8.5kV印加、5回でフラッシュオーバーなきこと
屋外用:0.06mg/cm2で8.5kV印加、5回でフラッシュオーバーなきこと
耐塩害:0.35mg/cm2で8.5kV印加、5回でフラッシュオーバーなきこと
注水
商用周波耐電圧
屋外・耐塩害用:注水状態で8.5kV 1分間で異常なし
耐トラッキング性 噴霧回数101回においても、0.5A以上の電流が流れないか、または燃えないこと

※エコケーブルや耐火ケーブルを使用する場合、シース収縮への対策が必要です。詳細は別途ご相談ください。

注意事項

適用サイズ:6600V トリプレックスケーブル 60SQ

製品寸法

アサヒニューパット100|終端処理材|電設資材|蛙屋
アサヒニューパット100 NPAT-02TN 屋外用 プレハブ端末処理材料 6600V 60SQ用
在庫:10 組
¥16,600/組(税抜)

¥18,260/組(税込)

小計:¥-(税抜)
¥-(税込)
(お見積りもこちら)
